1 引言

　　數字頻率計是通信設備、音、視頻等科研生產領域不可缺少的測量儀器。采用Verilog HDL編程設計實現的數字頻率計，除被測信號的整形部分、鍵輸入部分和數碼顯示部分外，其余全部在一片F(xiàn)PGA芯片上實現。整個系統非常精簡，且具有靈活的現場可更改性。

　　相比傳統的電路系統設計方法，EDA技術采用VHDL語言描述電路系統，包括電路的結構、行為方式、邏輯功能及接口。Verilog HDL具有多層次描述系統硬件功能的能力，支持自頂向下的設計特點。設計者可不必了解硬件結構。從系統設計入手，在頂層進行系統方框圖的劃分和結構設計，在方框圖用Ver-ilog HDL對電路的行為進行描述，并進行仿真和糾錯，然后在系統進行驗證，再用邏輯綜合優化工具生成具體的門級邏輯電路的網表，到具體的FPGA器件中去，從而實現FPGA的設計。

　　2 測量原理及總體結構框圖

　　頻率測量方法有2種。一種是測頻法，在一定時間間隔TM內測出待測信號重復變化次數N，則被測信號的頻率為fx=N/TM。另一種方法是測周法，在被測信號的一個周期內測出標準高頻信號fs的個數N，則被測頻率為fx=fs/N。可見測頻法對高頻信號有較高的測量，而測周法對低頻信號的測量較高。本頻率測量系統采用測頻法和測周法相結合的方法，使兩者的測量帶寬得到了互補，而且采用了延時為納秒級的FPCA來實現，從而極大地提高了系統工作帶寬和系統測量。此外，具有自動測頻和測周轉換量程功能，每個數量級為一個量程，每個量程保留3位有效數字，用“xxxEx"表示“x.xx×10x”。

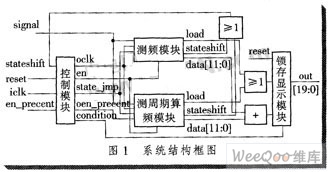

　　本頻率計由控制模塊、測頻模塊、測周期算頻模塊、鎖存顯示模塊4個模塊組成。總體框圖如圖1所示。

　　系統結構框圖中信號說明。singal：被測信號。Stateshift：測頻或測周期得出的量程不夠或溢出信號。reset：復位信號。iclk：輸入標準時鐘12MHz。en_precent：顯示占空比的按鍵信號。oclk：控制模塊輸出基本時鐘，根據不同狀態對iclk進行分頻而得。en：使能信號。state_jmp：狀態跳變信號。oen_precent：由控制模塊輸出的占空比顯示信號。condition：狀態輸出信號。load：允許輸出顯示信號。data[11：0]：計算所得數據，3位有效數字。out[19：0]：終的輸出顯示數據，為“xxxEx”。

　　3 相應模塊分析及設計

　　3.1 控制模塊

　　該控制模塊有11種狀態。在1 Hz～100MHz范圍內每個數量級為一種狀態，共8種，小于1 Hz大于100MHz為兩種量程溢出狀態，還有一種為顯示占空比狀態。當進入兩種量程溢出狀態后，若被測信號又進入量程，控制器又能回到8種正常顯示狀態中去。8種數量級的狀態中，每種狀態對應一個基本時鐘，每個基本時鐘都由iclk(12 MHz)分頻而來，為了保證誤差在2%以內，本控制模塊選擇保留3位有效數字。

　　3.2 測頻模塊

　　測頻模塊在數字頻率計中是一個比較重要的模塊，要想使頻率計能自動測頻，還需要一個測頻控制電路，要求它能產生3個控制信號：CN，LOAD和reset，以便使頻率計能順利完成測頻3步：計數、鎖存和清0。

　　測頻模塊的基本思路是：在1個clk周期內對進來的signal進行計數，clk的第1個上升沿用來清零，之后的1個下降沿到下個周期的下降沿，這段時間用來計數，在之后的半個周期用以輸出使能，所以整個計算過程需要2個clk周期。測頻模塊測頻得出的數據為100～999，若小于100，則cntlow=1，量程太大;若大于999，則cntover=1，量程溢出。

　　3.3 測周期算頻模塊

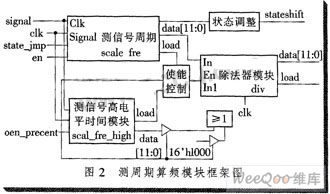

　　該模塊由3個小模塊構成，即測量信號高電平時間的模塊(scale_fre_high)、測量信號周期的模塊(scale_fre)和除法器模塊。其中的測量信號周期的模塊就是測頻模塊的一種變形，把被測信號和基本時鐘的輸入對調一下，所以在命名上還是一致的。而測量信號高電平時間的模塊也是在測頻模塊的基礎上修改而來的。該模塊框架圖如圖2所示。

　　3.4 鎖存顯示模塊

　　鎖存顯示模塊包括鎖存和顯示兩部分。鎖存模塊是在信號LOAD的上升沿鎖存到寄存器里面，并由REG的輸出端輸出，然后由開發系統板顯示輸出對應的數值。顯示模塊的主要工作是產生數碼管顯示所需的控制信號和數據信號。模塊內用于循環顯示的基準時鐘經分頻處理后得到。顯示模塊將二進制的結果信號轉換成BCD碼的形式輸入給數碼管，同時對數碼管以較高的頻率不斷重復進行刷新。

　　鎖存顯示模塊，輸入3位有效數字，輸出5位數“xxxEx”，前3位為需要顯示的3位有效數字，后2位據輸入的當前狀態，顯示被測信號頻率所處的數量級。

　　下面是鎖存顯示模塊的源程序：

　　4 系統仿真

　　該頻率計設計利用EDA工具M(jìn)AX_PLUS2進行了仿真，整個系統仿真波形如圖3所示。

　　程序一開始未進入量程，于是慢慢調整，當進入到狀態2時，在測量范圍內，測出其周期為175，用除法器求其倒數，結果為571，完全正確。隨著被測信號頻率變大，跳入直接測頻范圍，則直接測出頻率結果，也同樣正確。仿真結果說明程序無誤。

　　5 結束語

　　根據頻率測量原理，把測頻法和測周法結合起來，確定了低頻段采用測周法，高頻段采用測頻法，實現了在其可測量程內的測量結果優于普通測量方法，且系統硬件電路結構簡單，軟件設計容易，已得到較好的實際應用。
