0 引 言

　　隨著能源緊張問題的日益嚴重,再生能源正得到越來越廣泛的應用。近年來,光伏能源以其具有無污染,可長期使用等優點,得到了很大的發展。一般光伏系統都希望光伏電池陣列在同樣日照、溫度的條件下輸出盡可能多的電能,即在理論上和實踐上提出了光伏電池陣列的功率點跟蹤(Maximum Power。Point Tracking,MPPT)問題。光伏并網發電系統中由于陣列的功率等級一般較大,因此MPPT問題顯得尤為重要。故利用智能控制方法上的智能性、自適應性來對非線性的太陽能光伏發電系統進行控制,無疑是一個很好的選擇。

　　1 光伏電池的功率點

　　從圖1中可以看出,在一定的光照強度與溫度下,光伏電池輸出曲線上都可以找到一個的功率輸出點Pm,如果可以使光伏電池時工作在功率點,就可以極大地提升光伏電池的效率,故應尋找其功率點,即尋優。

　　2 MPPT控制的原理與設計

　　MPPT控制的原理實質上是一個動態自尋優過程,通過對光伏電池當前輸出電壓與電流的檢測,得到當前電池輸出功率,將其與前一時刻功率相比較,然后根據功率與占空比的關系,改變占空比,使其向功率點不斷靠近,如此反復,直至達到點附近的一個極小區域內。當外界光照強度與溫度發生明顯改變時,系統會進行再次尋優。

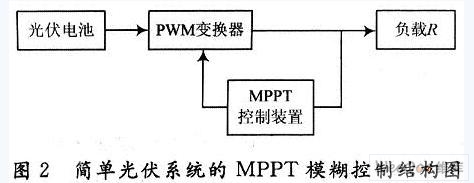

　　從圖2可知,改變脈寬調制信號(Pulse Width Modulation,PWM)的占空比D,實質上是改變了光伏電池的負載。也即使光伏電池的輸出功率點發生改變,從而達到尋找功率點的目的。

　　光伏電池的負載RL與負載R和占空比D的關系式為：

　　RL=R/D

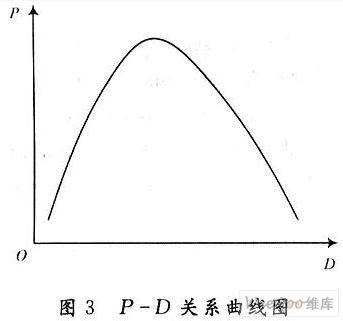

　　MPPT控制器通過調整PWwM信號的占空比D,來改變光伏電池的負載,從而實現阻抗匹配的功能。因而,占空比D的大小決定了光伏電池輸出功率P的大小,一般光伏逆變器的P-D關系如圖3所示。

　　國內外的一些光伏發電系統對光伏電池的功率跟蹤控制,一般提出過多種方法,如定電壓跟蹤法、擾動觀察法、功率回授法和增量電導法等,這些算法的不足在于：未說清從一個功率點怎樣跟蹤到下一個功率點；計算量很大,實現較困難；控制差,受外在影響大。本文提出的設計方案進行功率點跟蹤,可彌補以上不足之處。

　　3 模糊控制器設計

　　在光伏并網發電系統中,使用模糊邏輯對系統的輸入和輸出進行設計,可以得出一系列控制規則,可以由微機十分簡明地實現。

　　3．1 確定模糊控制器的結構

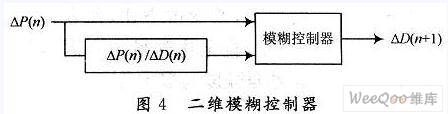

　　MPPT控制設計,其關鍵是模糊控制器的設計。選用雙輸入單輸出模糊控制器,如圖4所示。

　　模糊控制器的第n時刻輸入量,為第n時刻的功率變化量△P(n)和功率變化率；第n時刻的輸出量為第n+1時刻的占空比改變量△D(n+1),大小在[0,1]間變化。其*率變化量△P(n)=P(n)-P(n-1),功率變化率用△P(n)/△D(n)代替計算。

　　3．2 確定輸入、輸出量模糊子集及論域

　　△P(n)的模糊集為E,△P(n)/△D(n)的模糊集為EC,△D(n)的模糊集為U。

　　將語言變量E和U,定義為7個模糊子集,EC定義為6個模糊子集,即：

　　其中：NB,NM,NS,NO,ZO,PO,PS,PM,PB分別表示負大,負中,負小,負零,零,正零正小,正中,正大等模糊概念。將E,U的論域規定為15個等級,將EC的論域規定為12個等級,即：

　　3．3 確定隸屬函數

　　模糊子集的隸屬函數形狀較尖,反映模糊集合具有高分辨率特性較高的靈敏度。

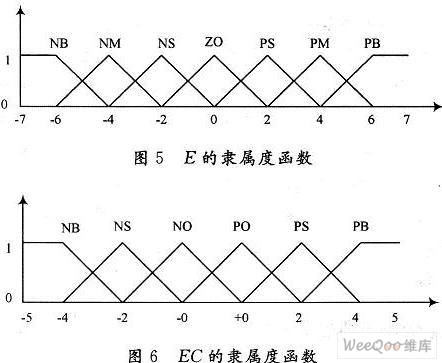

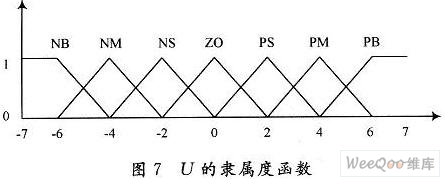

　　故本文選擇三角形作為隸屬函數的形狀,E和EC的隸屬函數見圖5和圖6,U的隸屬函數如圖7所示。

　　3．4 確定模糊控制規則

　　根據功率值的變化量,來決定這一時刻的占空比改變量。通過對光伏電池輸出功率P與占空比D之間的特性曲線分析,并且考慮到外界環境因素(溫度、日照強度)對光伏電池輸出功率的影響得到以下原則：

　　(1)若輸出功率增加,則繼續原來改變量調整方向,否則取相反方向；

　　(2)離功率點較遠處,采用較大改變量以加快跟蹤速度；離功率點附近,采用較小改變量進行搜索以減小搜索損失；

　　(3)當達到以功率點為中心的極小的ZO區域時,系統穩定下來,直至外界環境再次發生明顯變化。

　　(4)當溫度、日照強度等因素發生變化導致光伏電池輸出功率發生明顯變化時,系統能夠作出快速的反應,進行再次尋優。

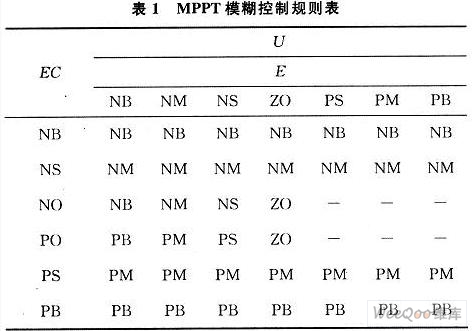

　　遵循上述原則,并對實際仿真結果進行調整得到終控制規則表,如表1所示。

　　3．5 解模糊方法與仿真

　　模糊邏輯控制器仿真選擇Mamdani型控制器,解模糊方法為重心法,其計算式為：

　　式中：u(Ai)為第i個模糊輸出量的隸屬度；A為第i個模糊輸出量。

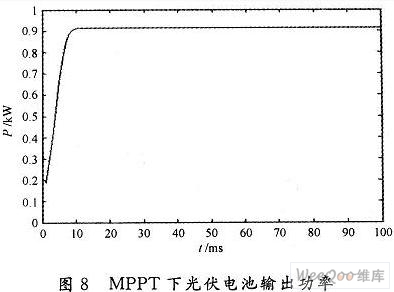

　　經過試驗仿真,結果如圖8所示。經過MPPT模糊控制占空比時,它能夠迅速地跟蹤到功率點。由此可得,模糊控制能夠有效地克服光伏電池的非線性和時滯性,能夠快速地跟蹤到功率點,并保持在此狀態。

　　4 結 語

　　仿真發現,將模糊邏輯控制應用于光伏電池功率點的跟蹤不僅跟蹤迅速,而且反應靈敏,且通過模糊控制表可以實現離線設計,節省了微機的內部存儲空間,提高了工作速度。
