0 引言

　　信息技術的發展，特別是各種數字處理器件處理速度的提高，實時處理大量的數據已經成為現實。但是，在一些惡劣環境和數據無法進行實時傳輸?shù)那闆r下，還必須用到存儲測試的方法。存儲測試是指在對被測對象無影響或影響在允許的范圍條件下，在被測體內置入微型存儲測試系統，現場實時完成信息快速采集與存儲，事后對存儲器進行回收，由計算機處理和再現被測信息的一種動態測試技術。針對具體的情況，我們研制開發了一種用蓄電池就可工作的、能在各種惡劣環境下應用的、可回收的小體積低功耗的大容量數據采集存儲系統。

　　1 系統總體設計

　　整個系統以FPGA為控制器來組織工作，它控制著整個系統的讀、寫、擦除等操作。系統主要解決的問題是采集、存儲和數據事后讀取。系統整體框圖如下圖1所示。

　　1．1 數據采集

　　由于要同時對多路信號進行采集，我們采取了FPGA對模擬開關進行均等時間推進以實現通道的轉換。當轉換到某一通道時，F(xiàn)PGA同時要啟動A／D進行模數轉換。為了達到高采集的目的，采用16位的AD轉換器AD762l，模擬開關選用ADG706。以下是AD轉換器的硬件電路連接圖2。

　　1．2 AD采集時序

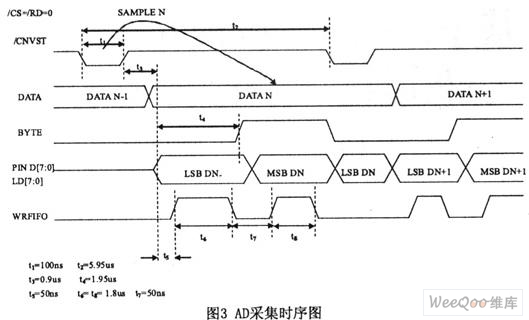

　　AD采集時序圖如下圖3所示。AD采集過程從／CNVST信號下降沿開始，BUSY信號下降沿完成，BYTE信號控制數據類型，低電平為低8位數據，高電平為高8位數據。延遲0．9us給出個WRFIFO信號，WRFIF0高電平有效，在此期間數據線上的數據為低8位數據，經過1．8us的低電平后，給出第二個WRCLK信號，此時數據為高8位數據，一個數據的轉換完成。圖3 AD采集時序圖

　　1．3 數據存儲

　　對數據的存儲，我們采用閃存(FLASH Memory)作為存儲器．它具有體積小、功耗低和數據不易丟失的特點。對FLASH的寫操作過程有其固定的操作模式，如圖3所示。由于FLASH是按頁存儲的，當一頁寫完之后要進行下一頁的控制字和地址的重新寫入，為了使采集回來的數據能及時準確的寫／kFLASH，而不至于在頁與頁的交替時間內使數據丟失．所以不可能將采集回的數據直接存入FLASH，我們利用FPGA內部集成FIF0來緩存FLASH MEMORY編程期間A／D控制器上傳的數據，A／D轉換器總的采樣率為12KSPS，為12位，加上通道號和幀計數，每秒鐘A／D控制器上傳到FIF0的數據為34KB。FLASH MEMORY編程時間為300us。在FLASH MEMORY編程期間A／D轉換器上傳到FIF0的數據為：34KB×300us=10．2B。因此FPGA內部集成FIF0設計成寬度為一個字節，深度為1024的異步FIFO，即總?cè)萘繛?KB，完夠緩存FLASH MEMORY編程期間A／D控制器上傳的數據。

　　FPGA內部集成FIFO是由存儲器、地址比較器、寫地址控制器和讀地址控制器構成，原理框圖如4所示。

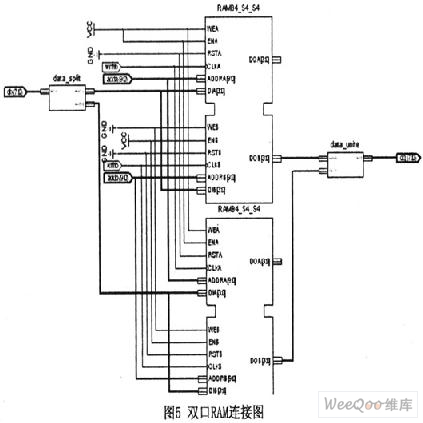

　　其中存儲器是由兩個寬度為4位、深度為1024的雙口RAM采用并聯的方式構成的。連接方法如圖5所示。

　　通過DIA端口將數據寫入雙口RAM，通過DOB端口將數據讀出，WEA和JENA接VCC，即接高電平，使雙口RAM的A部分工作在寫入狀態，在CLKA的上升沿通過DIA將數據寫入雙口RAM；WEB接GND，即接低電平；ENB接VCC，即接高電平，使雙口RAM的B部分工作在輸出狀態，在CLKB的上升沿通過DOB將數據輸出雙口RAM。

　　1．4 數據的分區存儲

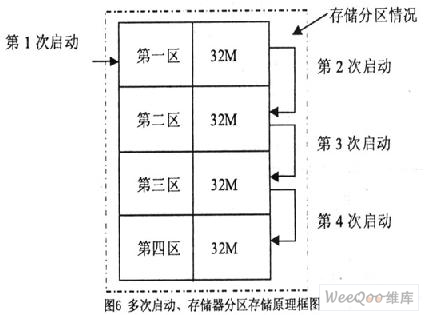

　　本系統采用一片F(xiàn)LASH存儲器，該芯片有128M Byte的容量，根據計算32M Byte的容量就可以把需要采集的數據全部記錄下來，所以把存儲器按其塊地址順序分為4個區，每個區均為32M Byte。測試系統上電復位后首先進入的是自檢狀態，每次順序檢測第1區中是否有數據，如果沒有則把該次啟動的采集的數據順序?qū)懭氲趌區中，直到第1區存儲完成，則停止記錄并且系統斷電。斷電后再啟動采集也一樣首先檢測塊中是否有數據，有數據則檢測下一塊是否有數據，若沒有數據，則順序把從FIFO中上傳的導彈飛行數據寫入存儲器，如果有數據，則依次地址跳到下下一塊，采集滿則停止，依次類推，直到把4個區都寫入了數據，則不論怎么啟動采集也不會把數據覆蓋再寫入，除非執行擦除操作把存儲器中的數據清空。

　　這種多次啟動系統，存儲器分區記錄的技術使系統具有一定的冗余設計，雖然不能從根本上消除誤啟動而造成整個試驗的失敗，但是該技術在實際試驗中具有十分重大的意義。

　　2 系統的灌封技術

　　采集存儲系統需工作在高溫高壓等惡劣環境下，因此重要的是它的防護結構的設計。在結構設計上采用了抗高沖擊的結構設計技術，主要包括：緩沖保護技術、灌封保護技術，力求能夠的保護好存儲模塊。圖7是采集存儲器的可靠性結構示意圖。圖7采集存儲器可靠性結構示意圖

　　3 創新性說明

　　本文介紹了一種基于FPGA的多路數據采集存儲系統的設計方法及其可靠性結構設計，該系統存儲容量大，體積小，可工作在高溫、高壓、強沖擊、強振動、高過載等惡劣環境下。采用了存儲器分區存儲技術，可以避免誤操作將有用數據覆蓋。該系統已投入使用，性能優，值得推廣。

參考文獻:

[1]. ADG706 datasheet http://m.58mhw.cn/datasheet/ADG706_1131260.html.
