電源分配開關和雙電源監測電路
出處：chenlung 發布于：2009-01-09 15:59:39
這種方法采用帶有使能輸人的電源分配開關和雙電源監測電路共同實現DSP內核和I/O供電次序控制。電源監測電路檢測外部的電源輸入和DC/DC輸出，通過檢測這兩個電壓確定I/O的通電狀態。在上電過程中內核先于I/O供電，在掉電過程中I/O先于內核掉電。因此，在前面幾種方法不能夠滿足系統供電次序要求的情況下，可以選擇這種方法實現電源的次序控制。
在上電過程中，外部3.3 V通過功率開關在使能信號（ENABLE）控制下直接為I/O供電。內核電壓采用外部3.3 V作為輸入并經過DC/DC轉換后實現。采用這種方法，雙電源監測電路所監測的兩個電壓超過各自的閥值后，產生一個200 ms的低電平復位信號，該信號可以作為功率分配開關的使能信號，保證在內核完成上電后才給I/O供電。
在掉電過程中，假定首先斷開外部的3.3 V電壓輸人，監測電路檢測到外部輸人電壓低于閥值會使RESET輸出高電平，關閉功率分配開關斷開I/O供電。這就保證了I/O先于內核掉電。圖1給出了簡單的原理框圖。

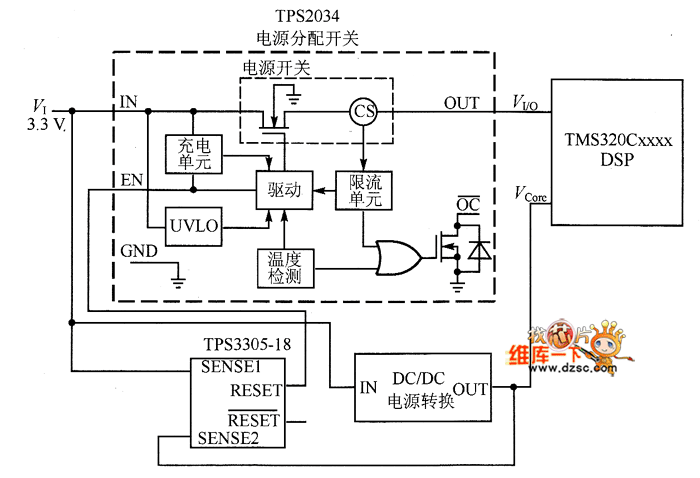

圖1 采用TPS2034和雙電源監測實現電源次序控制原理圖
