這種方法采用帶有使能輸入的電源分配開關和帶有穩定標識的DC/DC模塊實現電源的上電次序控制。電源分配開關 內部具有短路和溫度保護，并提供電平輸入使能、過流輸出等多種MOSFET器件沒有的功能，圖1給出了TPS2034的內 部功能框圖。

　圖1 TPS2034的內部功能框圖

　　對于上電次序，I/O電源通過帶有使能輸入（ENABLE）的電源分配開關來提供，內核電源由DC/DC轉換后提供。 DC/DC可以選用I－DO線性電源也可以選用開關電源。采用這種方法，假定DC/DC有一個穩定輸出（PG POWER GOOD） 信號，當內核電壓達到要求的電壓范圍時，穩定輸出產生一個高電平為電源分配開關提供輸出使能信號。這種方式 可以防止內核電壓滿足要求之前給I/O供電，從而滿足DSP系統上電次序的控制要求。

　　在系統掉電過程中，假定首先移去外部電源。在這種情況下，眾多不確定因素使得預測掉電次序很難。不確定因 素主要包括內核和I/O的負載吸收電流、內核和TJO上連接的儲能元件等，這些因素都會影響系統的掉電次序。一種 可能的假定就是，一旦移除外部供電，DC/DC的PG輸出就會變成低電平關閉電源分配開關，從而切斷DSP的I/O電源。對于某些系統，為保證系統在掉電過程中正確操作，必須測試掉電過程的掉電次序。圖2給出了采用TPS2034實現電源次序控制的原理框圖。

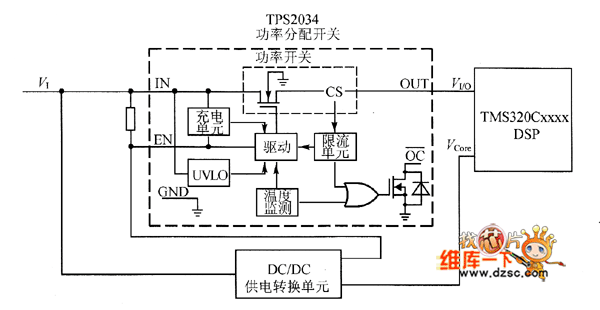

　圖2 采用TPS2034實現電源次序控制的原理框圖

　　這種方法使用TPS2034電源分配開關，允許通過3 A的電流，輸入電壓范圍為2.7～5.5 V。當輸人電壓V1＝3.3 V，Io＝1.8 A、25℃時的阻抗為37 mΩ（對于集電極開路的MOSFET管，其阻抗與溫度、電流有關）。使能ENABLE信號的有效高電平必須大于2 V。在電源分配開關處于工作狀態時，可以根據要求的輸人電壓、開關管的阻抗以及允許的壓降計算的通過電流。例如V1＝3.3 V，阻抗為37mΩ，允許壓降為2％，則的通過電流為：

　　根據上述的計算可以看出，對于絕大多數TPS2034控制I/O電源基本可以滿足需求。
