TMS320C2000系列DSP集微控制器和高性能DSP的特點于一身，具有強大的控制和信號處理能力，能夠?qū)崿F(xiàn)復雜的控 制算法。TMS320C2000系列DSP片上整合了Flash存儲器、快速的A/D轉換器、增強的CAN模塊、事件管理器、正交編 碼電路接口及多通道緩沖串口等外設，此種整合使用戶能夠以很便宜的價格開發高性能數字控制系統。

　　32位的28xx（281x/28Ox）DSP整合了DSP和微控制器的特性，能夠在1個周期內完成32×32位的乘法累加運算 ，或兩個16×16位乘法累加運算，能夠完成64位的數據處理，從而使該處理器能夠?qū)崿F(xiàn)更高的處理任務?？焖?的中斷響應使28xx能夠保護關鍵的寄存器以及快速（更小的中斷延時）地響應外部異步事件。28xx有8級帶有流水 線存儲器訪問的流水線保護機制，因此，28xx高速運行時不需要大容量的快速存儲器。專門的分支跳轉（Branch－ lookahead）硬件減少了條件指令執行的反應時間，條件存儲操作更進一步提高了28xx的性能。

　　28xx控制器具有許多獨特的功能，如可在任何內存位置進行單周期讀一修改一寫操作，不僅提供了高性能和代碼 高效編程，還提供了許多其他原始指令。F28xx系列控制器在1個閃存節點上可以提供150 MIPS的性能。F2808、 F2806和F2801可以提供經濟高效的基∷于閃存的數字信號控制器，并且運行速度達100 MIPS。

　　28xx處理器采用C/C++編寫的軟件效率非常高，因此，用戶不僅可以應用語言編寫系統程序，也能夠采用 C/C++開發高效的數學算法。C281x系列DSP完成數學算法和系統控制等任務都具有相當高的性能，C28x控制器內核 的獨特設計支持IQ－lnath庫調用，讓設計人員可以輕松地在定點處理器上開發浮點算法，并在符合成本效益的情 況下與定點機器無縫結合。C281x/C28Ox的CPU結構如圖1所示，C28l2的內部結構如圖2所示。

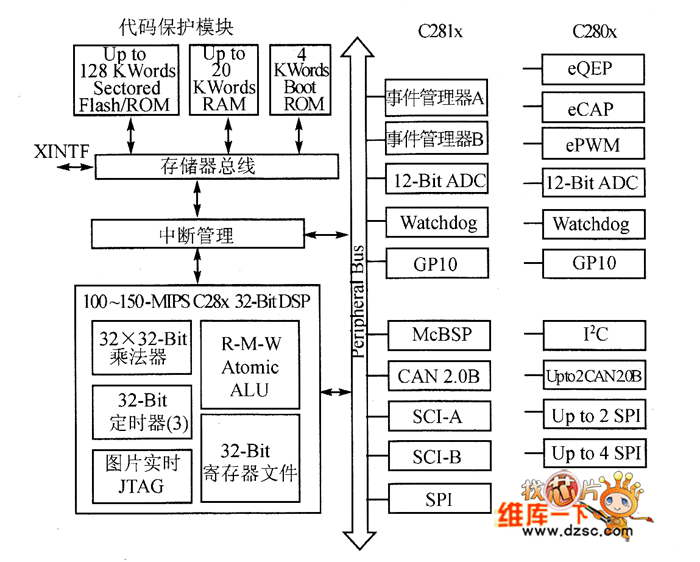

圖1  CPU單元結構框圖

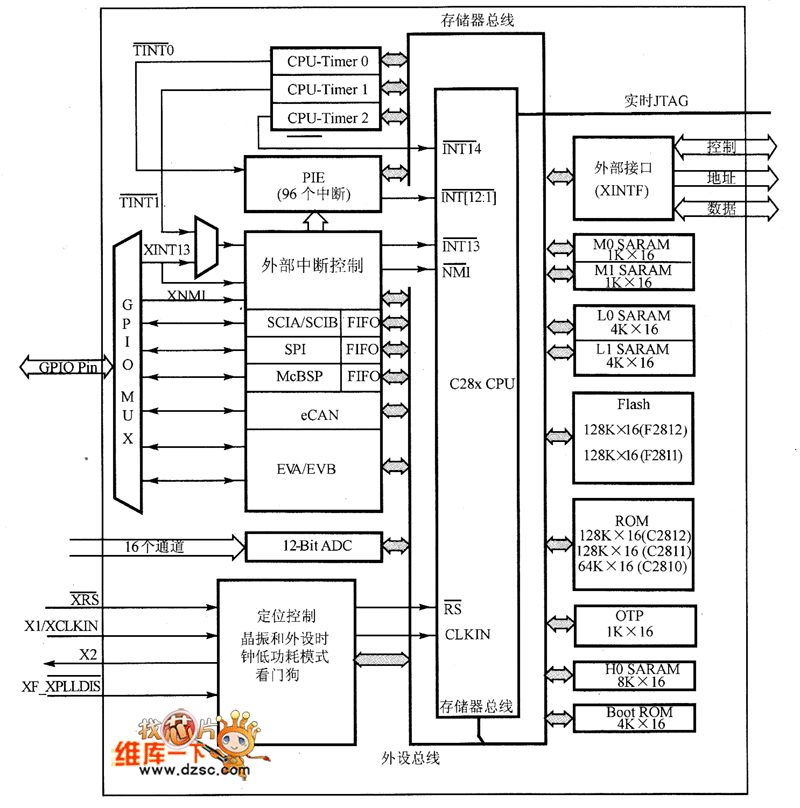

圖2 C2812內部結構圖
