觀察電子電路的印制電路板，安裝了各種各樣的二極管。二極管的本來作用是整流和檢波，但實際上信號的限制、限幅電路、浪涌吸收、開關電路等也都有所使用。

　　硅二極管應用多的領域是如圖1所示的整流電路。如果是工頻電源用途，則使用時不必注意二極管的開關特性-----開關速度。

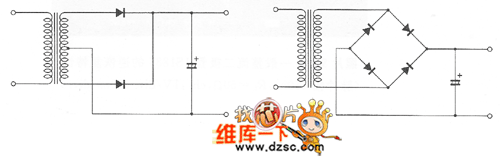

　　圖1 使用二極管的代表例----整流電路

　　但目前隨著開關方式電源電路的增加，且開關頻率的逐漸高頻化，迫切需要高速的二極管。所以，作為開關電源用的二極管，經常使用被稱為肖特基勢壘二極管、快速恢復型的二極管。

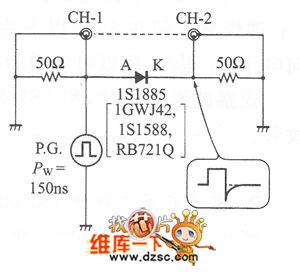

　　這里，從小型二極管中分別選出用途上具有代表性的4種二極管來特別測出稱之為開關速度的氣壓表的逆恢復特性。測定電路如圖2所示。脈沖發生器的輸出以50Ω為終端，用示波器的ch1觀察，經由二極管的信號也以50Ω為終端，用終端oh，觀察其開關波形。這樣，可以清楚的觀察二極管的逆恢復特性。

　　圖2 二極管逆恢復特性的測定電路
