檢測流過的電流時，要使用電阻。將高電壓轉換成適于測量的低電壓時，要使用電阻分壓器。但是，當信號為交流時，特別是頻率很高時，會產生各種各樣的危害。讓我們用實驗來加以證實。

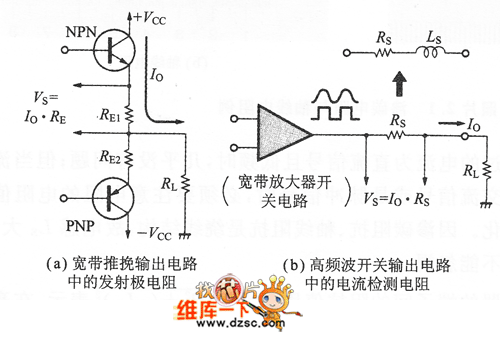

　　在電源電路中，經常要檢測負載中流過的電流，因此需要過電流限制、過電流保護的電路。此時，將檢測出的電流轉換成電壓，如圖1所示，簡單的方法是將對電路無影響的低電阻直接串聯插人到電路中。此方法常被用于電源、電力電子電路中。

　　圖1 檢測電子電路中流過的電流的情況很多

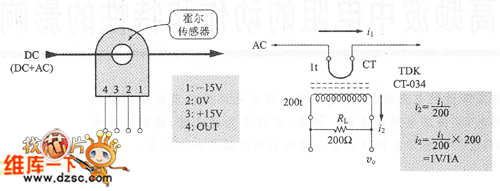

　　在必須進行非接觸、高絕緣時的電流檢測時，如圖2所示，如果是直流信號，應用霍爾元仵組成的電流傳感器；如果是交流信號，使用電流互感器（CT）的例子很多。圖1所示的電路是不需要絕緣的電路的電流檢測電阻的使用例子。一般地，為了變成低電阻值，常使用照片1所示的繞線型的滲碳電阻，這是因?yàn)闄z測大電流的情況很多，消耗功率變大。

　　在圖1所示的電路中的檢測電壓Vs，由電路中流過的電流I0和檢測電阻RE1或Rs決定。因此要提高電流檢測的，變成了提高所使用的電阻的的問題。

　　圖2 非接觸式測量電流的使用霍爾傳感器和電流變壓器

　　電阻器的端子間的阻抗值用表示，在高頻段使用時，當然要選擇電感Ls小的品種。

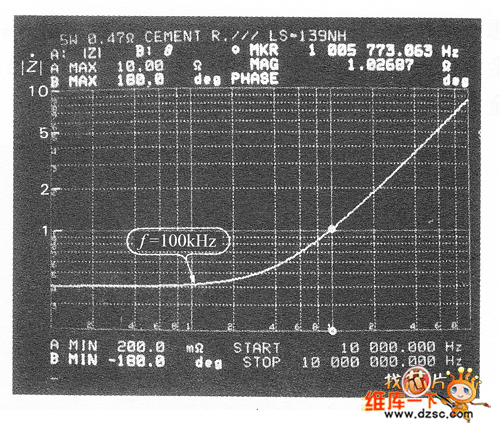

　　圖2是實測容許電力5W、0.47Ω的滲碳電阻端子間的阻抗值Ls的例子。在F＝100kHz附近，阻抗值開始上升，在F＝1MHz附近時，阻抗值達到約1Ω。測定串聯阻抗Ls時，也存在0.14 μH。

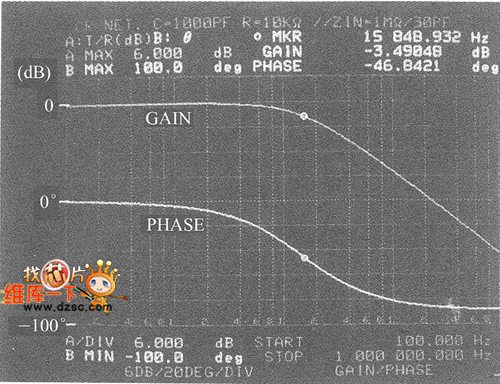

　　圖 3 0.47Ω，5W滲碳電阻的電阻－頻率特性(F＝10k～1OMHz)

　　繞線構造的電阻，從高頻上看，與RL串聯電路等價。因此在100kHz以上的正弦波或處理脈沖的開關電路中使用時會產生很多的問題。

　　如果RL串聯電路上流過一定電流，用示波器觀測其兩端產生的感應電壓時，需研究電阻具有的電感成分所帶來的影響。

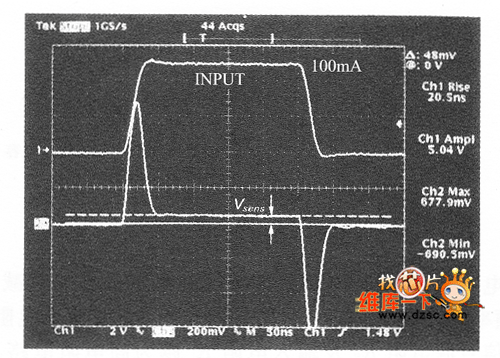

　　圖4 是脈沖發生器上升時間為20ns，經由50Ω終端用串聯電阻，測定0.47Ω的端子間電壓的例子。電阻上流過的電流為I＝5÷50＝100(mA)，0.47Ω兩端所產生的電壓應該約為47mV，而在電流上升時，卻出現了大的電壓。實際檢測的電壓是用線光標表示的48mV。

　　圖4  0.47Ω電阻，流過脈沖電流時的端子電壓波形…注意峰值波形

　　要想不產生上述問題，應使用等價的串聯電感Ls小的電阻，即氧化金屬薄膜型電阻或金屬板電阻。圖5就是表示電流檢測用的金屬板電阻的例子。

　　圖5 金屬板電阻(2W，0.05Ω)
