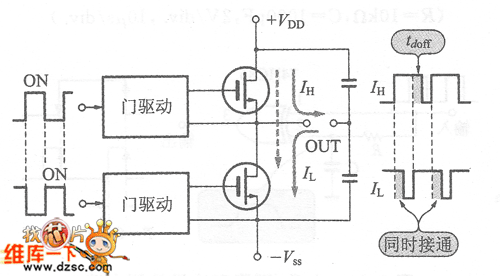

在驅動電動機等的電力開關電路中，采用半橋式及全橋式電路時，必須要注意圖1所示的實現推挽動作的設各的斷開時間tdOFF的存在。如果推挽動作中的開關元件同時處于ON狀態，會出現短路現象，引起設備燒損。所以在使用IGBT時，應設計數μs的空區（死區時間：DT）。

　　圖1 推挽大功率開關電路中，為防止同時開關，各個驅動上應具有死區時間

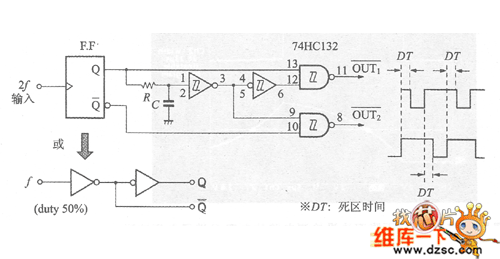

　　圖2是由時鐘振蕩電路的輸出產生推挽用輸出信號的電，該電路可使OUT1、OUT2的DT部分分離。這種電路的特征

　　圖2 死區時間死區時間發生電路

　　是DT通常恒定，輸入頻率變化，輸出波形的負載也同樣變化。由于需要延遲電路部分的輸人波形的負載為50％，故應以規定頻率的2倍作為觸發電路的輸入。當時鐘、負載均變?yōu)?0％時，就不需要觸發電路。

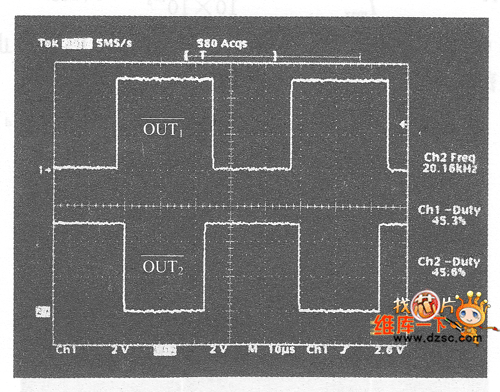

　　圖3是為產生約2μs的DT，R＝10kΩ，C＝220pF時各自的輸出波形。

　　圖3 死區時間發生電路的輸出波形

　　(f＝20kHz，R＝10kΩ，C＝220pF，2V/p，10μs/p)
