新一代數字多媒體接口的架構及應用
出處：小小小菜鳥 發布于：2008-09-03 14:52:59
視頻電子標準組織（ＶＥＳＡ）不久前正式發布了ＤｉｓｐｌａｙＰｏｒｔ標準的１．０版本。ＶＥＳＡ對這個標準有著宏偉的藍圖，即一統紛繁復雜的數字多媒體接口標準領域。
在ＤｉｓｐｌａｙＰｏｒｔ之前，數字多媒體接口標準經歷了多次紛爭，逐漸形成了外部連接（Ｂｏｘ－ｔｏ－Ｂｏｘ）與內部連接（Ｃｈｉｐ－ｔｏ－Ｃｈｉｐ）兩塊相互獨立的陣地。在外部連接方面，ＰＣ已有ＤＶＩ；而ＣＥ方面也有方興未艾的ＨＤＭＩ；至于內部連接則是約定俗成的標準——ＬＶＤＳ。既然ＤｉｓｐｌａｙＰｏｒｔ力求一統，那它究竟有哪些先進之處呢？下面，分別從鏈路層、物理層、內外部接頭三方面來詳細闡述ＤｉｓｐｌａｙＰｏｒｔ的技術特點，結合ＰＣ和ＣＥ應用來論述它的優勢。
?。模椋螅穑欤幔校铮颍舾攀?/FONT>
?。模椋螅穑欤幔校铮颍粲扇糠纸M成，分別為主鏈路、輔助通道和熱插拔信號檢測（ＨＰＤ）。其中，主鏈路是一條單向、高帶寬、低延時的傳輸鏈路，用于傳輸無壓縮的時鐘同步視頻、音頻流；輔助通道是一條雙向通道，用于傳輸狀態信息、控制命令等；熱插拔信號則實現了終端設備（Ｓｉｎｋ?。模澹觯椋悖澹┲袛嗾埱螅ㄈ鐖D１所示）。
?。保≈麈溌返臉?gòu)成
主鏈路實際由４條線路（Ｌａｎｅ）組成，每一條線路都是一對差分線。根據實際需要，ＤｉｓｐｌａｙＰｏｒｔ可以分別使用１、２或４條線路。每一條線路都支持兩種傳輸速率：２．７Ｇｂｐｓ或１．６２Ｇｂｐｓ，４條線路則可以實現１０．８Ｇｂｐｓ的傳輸速率，在相同的線路數下ＤｉｓｐｌａｙＰｏｒｔ比ＤＶＩ快２．２倍。
在這種高帶寬的支持下，ＤｉｓｐｌａｙＰｏｒｔ可以滿足各種多媒體、特別是視頻應用的需求。任何色深（Ｃｏｌｏｒ Ｄｅｐｔｈ）、解析度和畫面刷新頻率（Ｒａｔｅ）都可以自由轉換。例如，使用２．７Ｇｂｐｓ的傳輸速率，ＤｉｓｐｌａｙＰｏｒｔ可以支持視頻分辨率如下：
?。保。保玻猓穑恪。伲茫猓茫颉。矗海矗海矗ǎ常叮猓穑穑?，１，９２０×１，０８０ｐ＠９６Ｈｚ
?。玻。保玻猓穑恪。伲茫猓茫颉。矗海玻海玻ǎ玻矗猓穑穑?，１，９２０×１，０８０ｐ＠１２０Ｈｚ
?。常。保埃猓穑恪。遥牵拢ǎ常埃猓穑穑?，２，５６０×１，５３６＠６０Ｈｚ
值得注意的是，每一條線路都是數據線，這意味著ＤｉｓｐｌａｙＰｏｒｔ沒有單獨的時鐘通道。實際上，ＤｉｓｐｌａｙＰｏｒｔ在主鏈路上采用的是ＡＮＸＩ?。福拢保埃戮幋a，時鐘信號是從數據流中提取出來的。這個區別于ＤＶＩ和ＨＤＭＩ的特點，大大降低了ＤｉｓｐｌａｙＰｏｒｔ產品ＥＭＩ設計的難度。同時，由于ＤｉｓｐｌａｙＰｏｒｔ傳輸線路采用的是交流耦合，發送端和接收端有不同的共模電壓，這使芯片可以擁有更小的特征尺寸（如６５ｎｍ），也大大方便了ＤｉｓｐｌａｙＰｏｒｔ與其它新興高速數字接口（如ＰＣＩ?。牛穑颍澹螅螅┻B接、耦合。

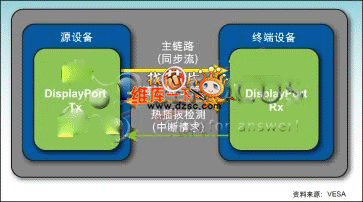

圖１：ＤｉｓｐｌａｙＰｏｒｔ接口的傳輸層架構
?。玻≥o助通道
輔助通道由一對交流耦合差分線組成的雙向、半雙工通道。其中，源端設備為主、終端設備為從。所有的通信都必須由源端設備發起，終端設備也可以通過熱插拔信號來提出通信請求。輔助通道在１５米的傳輸距離上提供１Ｍｂｐｓ的傳輸速率，同時對傳輸延時做了嚴格要求：通信必須在５００ｕｓ內完成。
３． 鏈路層
?。模椋螅穑欤幔校铮颍舴謱咏Y(jié)構如圖２所示。

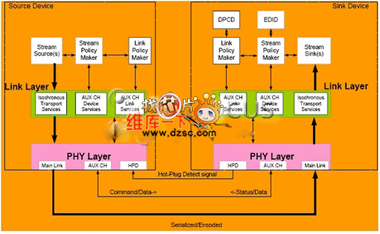

圖２：ＤｉｓｐｌａｙＰｏｒｔ接口的分層結構
其中，終端設備傳輸層的ＤｉｓｐｌａｙＰｏｒｔ配置數據（ＤＰＣＤ）描述了該設備的能力。同時，ＤＰＣＤ還存儲了鏈路的相關信息，如鏈路是否同步等。
鏈路層主要實現兩項功能：時鐘同步數據流傳輸服務和鏈路與設備服務。其中，時鐘同步數據流傳輸服務保證了視頻、音頻數據流通過一定的規則從主鏈路傳輸?shù)浇K端，以使終端設備能夠正確地恢復和識別原始數據和時鐘信號；鏈路與設備服務通過讀取終端設備ＤＰＣＰ和ＥＤＩＤ，識別其工作能力和狀態，分別在鏈路級和設備級配置和維護傳輸。ＤｉｓｐｌａｙＰｏｒｔ的鏈路層的主要特點是微封包架構（Ｍｉｃｒｏ－Ｐａｃｋｅｔ?。粒颍悖瑁椋簦澹悖簦酰颍澹﹤鬏?。
?。矗∥⒎獍軜?gòu)傳輸
在ＤｉｓｐｌａｙＰｏｒｔ的主鏈路上，所有的視頻、音頻數據流都被打包為微封包，這些微封包被稱為傳輸單元。每一個傳輸單元都由６４個碼組成。如果被傳輸?shù)臄?shù)據流小于６４個碼，ＤｉｓｐｌａｙＰｏｒｔ會自動將它補足為６４個。使用微封包傳輸使數據完整性得到了大大的提高，這種微封包與傳統的模擬、數字多媒體接口有很大不同。以ＨＤＭＩ為代表的傳統接口，都采用的是類似交換式傳輸方式，即視頻以即時的方式傳輸。相比之下，雖然封包式傳輸較難保證傳輸流量與實時性，但只要有適當?shù)膸挕⒘髁抗芾砼涮?，它能比交換式傳輸提供更多的功能和更廣的上升空間。
由于采用微封包式傳輸，ＤｉｓｐｌａｙＰｏｒｔ的傳輸數據完整性得到了很大的提高，達到了１Ｅ－１２，這遠遠超過了ＨＤＭＩ標準的１Ｅ－９。同時，微封包架構相當彈性，可以在同一條線路內傳輸多組視頻，反之交換式傳輸就得限定一條鏈路只能傳輸一組視頻。此外，這種架構也能輕易地在既有傳輸中追加新的協定內容，特別是內容防拷協定。
微封包架構讓ＤｉｓｐｌａｙＰｏｒｔ跳脫單純的視頻、音頻傳輸角色，進而提升成可匯聚、整合各種音視頻應用的傳輸方式。此點也是ＤｉｓｐｌａｙＰｏｒｔ大幅超越ＤＶＩ、ＨＤＭＩ之處，即便ＤＶＩ、ＨＤＭＩ在后續版本中進一步提升傳輸速率，但在無法改變其基礎本質（ＴＭＤＳ傳輸）的情況下，依然難以在架構上超越ＤｉｓｐｌａｙＰｏｒｔ。
?。担∥锢韺?/FONT>
按照功能劃分，ＤｉｓｐｌａｙＰｏｒｔ的物理層分為兩個子模塊：邏輯子模塊和電氣子模塊。這兩個子模塊在主鏈路、輔助通道和熱插拔檢測三部分中的功能如表１所示。

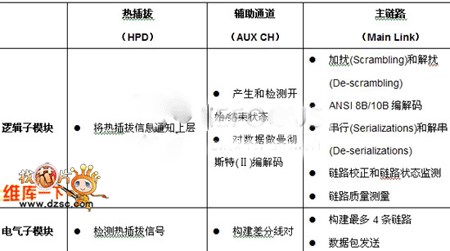

表１：邏輯子模塊和電氣子模塊在主鏈路、輔助通道和熱插拔檢測三部分中的功能
６． 內外部接頭
?。模椋螅穑欤幔校铮颍魞?nèi)部接頭和外部接頭具有不同的形態。內部接頭僅寬２６．３ｍｍ、高１．１ｍｍ，尺寸比ＬＶＤＳ小３０％，但傳輸率卻是ＬＶＤＳ的３．８倍，因?yàn)椋蹋郑模拥拿拷M對線僅有０．９４５Ｇｂｐｓ的傳輸率。此外，內接的ＤｉｓｐｌａｙＰｏｒｔ允許線路達６１０ｍｍ之長，這在設計大尺寸ＤＴＶ時格外受用。

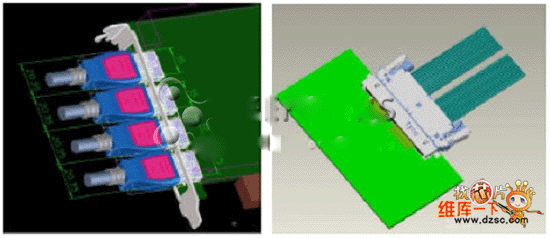

圖３：ＤｉｓｐｌａｙＰｏｒｔ接口的外部（左）和內部（右）連接插頭。（資料）
而外部接頭有兩種，一種是標準型，類似ＵＳＢ、ＨＤＭＩ等接頭，但多了一個可讓接頭反扣于連接處的牢固設計，用于防止意外沖撞致使接頭掉落，使用者只要用拇指按壓接頭即可解除反扣。另一種則是低矮型（Ｌｏｗ?。校颍铮妫椋欤澹?，這是針對連接面積有限的應用制定的。這種應用以超薄筆記型電腦為明顯，同時也適用于其他方面，例如，同一部桌上型電腦要進行多組視頻輸出，在Ｉ／Ｏ面板面積有限的情況下也適合用低矮型的ＤｉｓｐｌａｙＰｏｒｔ接頭。
無論是標準型接頭還是低矮型接頭，其長外接距離均為１５ｍ，而且接頭的相關規格都已經為日后的速率升級做好準備。ＶＥＳＡ預計在２００８、２００９年提出２ｘ的新速率標準，屆時Ｍａｉｎ?。蹋椋睿雽⑦_(dá)２１．６Ｇｂｐｓ，ＡＵＸ?。茫纫灿锌赡軐?yīng)提升，然而這些提升都不需要再對接頭、接線進行變更。
ＤｉｓｐｌａｙＰｏｒｔ應用
?。模椋螅穑欤幔校铮颍魮碛腥绱藘?yōu)異的技術特性，那么它在實際的ＰＣ和ＣＥ應用中，能帶來哪些好處呢？下面通過將ＤｉｓｐｌａｙＰｏｒｔ與傳統接口在實際應用中的對比來詳細論述。
?。保★@示器應用
當今的顯示器一般是通過ＶＧＡ或者ＤＶＩ接口與ＰＣ相連。但以由于顯示面板的時序控制器（ＴＣＯＮ）都是由ＬＶＤＳ驅動的，所以顯示器主板的設計都非常復雜。與此形成鮮明對比的是ＤｉｓｐｌａｙＰｏｒｔ可以直接驅動ＴＣＯＮ，這就大大簡化了顯示器的內部設計（如圖４所示）。

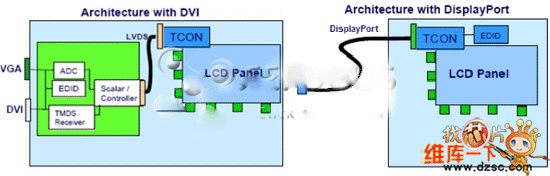

圖４：在顯示器中使用ＤＶＩ與ＤｉｓｐｌａｙＰｏｒｔ之間的比較。（資料．ｏｒｇ）
?。玻」P記本電腦應用
傳統筆記本電腦的ＬＣＤ面板是通過ＬＶＤＳ排線與顯卡連接。使用ＤｉｓｐｌａｙＰｏｒｔ可以以更少的線纜來實現同樣分辨率的傳輸。例如：傳輸ＸＧＡ分辨率需要的線數由１６條減為２條，傳輸ＵＸＧＡ分辨率需要的線數由２０條減為８條。這些節省出來的空間就為筆記本電腦的擴展應用提供了可能。

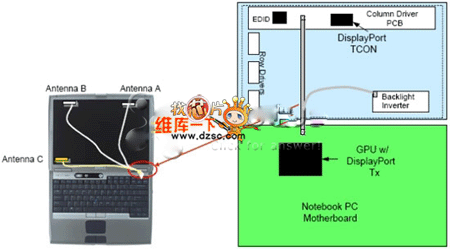

圖５：ＤｉｓｐｌａｙＰｏｒｔ在筆記本電腦中的應用。（資料）
３． 視頻源端應用
如前文所述，ＤｉｓｐｌａｙＰｏｒｔ采用了交流耦合，其信號電氣特性與顯示芯片組常用的ＰＣＩ?。牛穑颍澹螅蠓浅Ｏ嗨?。使用ＤｉｓｐｌａｙＰｏｒｔ將大大簡化視頻源端（如顯卡）的設計。

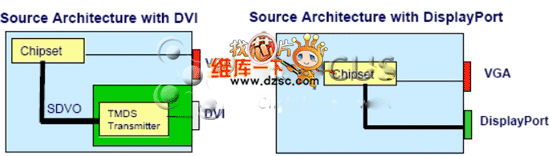

圖６：使用ＤｉｓｐｌａｙＰｏｒｔ簡化視頻源端的設計。（資料）
從上述的技術特性和典型應用來看，ＤｉｓｐｌａｙＰｏｒｔ無論是從傳輸速率、安全性還是可擴展性都遠遠超過了現有的數字多媒體接口，其特性很好地符合了ＰＣ和消費類電子領域?qū)?shù)字多媒體接口地需求。更為重要的是，ＤｉｓｐｌａｙＰｏｒｔ是一個開放的標準，這非常有利于其推廣與使用。毫無疑問，所有這些特點都將使ＤｉｓｐｌａｙＰｏｒｔ在不遠的將來一統數字多媒體接口標準。
