引言

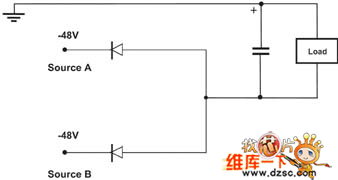

　?。?shí)現備用電源的傳統辦法，也是有效的辦法，是使用二極管進行“或操作（ＯＲｉｎｇ）”。圖１是用二極管進行“或操作”的電路圖?？梢园阉玫揭粋€(gè)典型的?。矗福窒到y(tǒng)中。雖然“或操作”是實現備用電源的一個有效方法，但是它的一些明顯的缺點是現代的系統所不能容忍的，這促使人們?nèi)グl(fā)展“有源或操作（Ａｃｔｉｖｅ　ＯＲｉｎｇ）”的方法，在本文中將介紹這個方法。

　　用二極管實現“或操作”的方法

　　如圖１所示，用二極管實現“或操作”的傳統方法只不過是在每一個－４８Ｖ輸入電源中插進去一只二極管。“或操作”二極管的作用是把出故障的輸入電源同系統的其他部分切斷。這樣，備用電源就能夠把供電的任務接過來，成為主電源，為系統供電。如果這個“或操作”的功能還不能勝任這個工作，系統的輸入電源仍然是短路的，那么這個系統也就會停下來。在正常工作時，這個二極管是正向偏置的，它處于正常導通狀態。但是如果來自電源Ａ的輸入電源出現故障，電流就會沿著相反的方向從起“或操作”作用的二極管中流過，但是這只二極管不會讓電流向著相反的方向流動，于是系統與短路的電源之間就會切斷，而后就由電源Ｂ為系統供給電力。在二極管起“或操作”作用時遇到的問題是系統的效率變得更加重要，這是因?yàn)樘幚砀蟮墓β蕮p失成為熱設計的一個大問題。不僅如此，功率總是在增大，要保持系統的效率很高，就更加困難。二極管在導通時，它上面存在一個并不低的正向壓降，于是產生相當大的功率損失，尤其是在電流增大的情況下。需要進行“或操作”的情況并不是很多，只有在輸入電源出現故障時才起這個作用。在其他時間里，這只二極管是工作在導通狀態，它產生固定數量的功率損失，會降低系統的效率，造成系統產生相當多的熱量，這個功率損失是應該盡量避免的。通常，一個１５０Ｗ的系統需要一個ＴＯ－２２０封裝的二極管，它是通孔安裝的元件，裝在系統電路板上。此外，系統還需要用散熱器來降低器件中半導體結的溫度。按照一般的經驗，在起“或操作”作用的二極管的功率損失達到大約２Ｗ或更大的情況下，要用通孔安裝的元件，并且要使用散熱器，在功率損失低于２Ｗ時，需要使用一只表面貼裝的Ｄ２Ｐａｋ封裝元件。通孔安裝的器件是插在電路板的孔中，散熱器要用手工安裝。這種辦法占用的體積很大，電路板上電源使用的面積便減少了。

　　由于隨著功率增高人們要求系統有更高的效率，而且也一直需要尺寸較小的解決辦法，用二極管實現的“或操作”這個方法的效果受到了限制?，F(xiàn)在需要一個新的“或操作”解決方案，它的速度要很快，要具有二極管的保護性能，同時還能起同步整流器的導通作用。

　　“有源或操作”

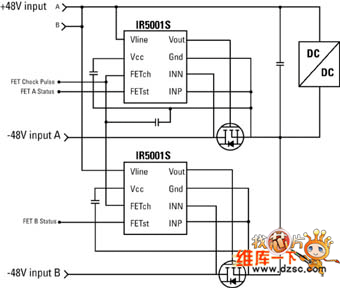

　　改進傳統的二極管“或操作”功能的一個適用方法，是使用一只ＭＯＳＦＥＴ晶體管來代替它，如圖２所示。由于ＭＯＳＦＥＴ晶體管屬于有源器件，要在柵極上加一個驅動信號它才會導通或關斷，所以需要在外面用集成電路來控制。使用ＭＯＳＦＥＴ晶體管，可以顯著地降低正向?qū)〒p失。因?yàn)樵谶@種情況下，可以使用尺寸很小的表面貼裝ＭＯＳＦＥＴ晶體管，往往采用尺寸很小的ＳＯ－８或者ＤｉｒｅｃｔＦＥＴ封裝器件和功率從１５０Ｗ到３００Ｗ以上、用于－４８Ｖ的應用系統。然而在“有源或操作”這個解決辦法中，關鍵的要求是ＭＯＳＦＥＴ晶體管的關斷速度。這點是很重要的，因?yàn)楫?dāng)ＭＯＳＦＥＴ晶體管在導通時，電流是可以雙向流動的。上文已經講過，如果有一個輸入電源出現故障，電流會改變方向，在使用ＭＯＳＦＥＴ晶體管的情況下，電流可以沿著相反的方向流動。在這時，輸入電壓將開始下降，更嚴重的情況是，如果所使用的“有源或操作”解決辦法的性能很差，出現短路的輸入會把備用電源的電壓拉下來。所以，對于一個有效的“有源或操作”解決辦法，集成電路要監測系統的狀態，在輸入電源出現故障的情況下，它應該對反向電流迅速做出反應，并且盡可能快地將ＭＯＳＦＥＴ晶體管關斷。

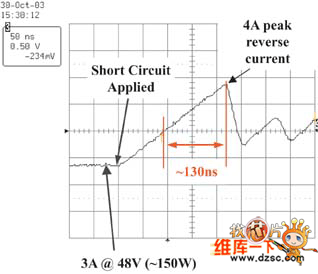

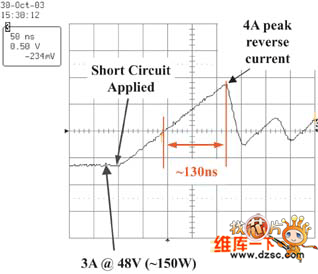

　　完成“有源或操作”的集成電路是一種高速控制器，其中包含一個ＭＯＳＦＥＴ晶體管驅動器。這個集成電路的輸出電壓就是推動ＭＯＳＦＥＴ晶體管的電壓，它是根據集成電路輸入端的電壓差的極性來確定的?！坝性椿虿僮鳌奔呻娐返妮斎攵耍桑危魏停桑危惺墙釉冢停希樱疲牛跃w管的漏極與源極之間，連續地測量ＭＯＳＦＥＴ晶體管上的電壓。如果有一路輸入電源出現故障，ＭＯＳＦＥＴ晶體管中的電流便迅速地改變方向。當ＭＯＳＦＥＴ晶體管中的電流改變方向時，電壓將開始升高，而極性相反，當電壓超過集成電路中偏移電壓設定值時，便將ＭＯＳＦＥＴ晶體管關斷。在使用國際整流器公司新的ＩＲ５００１Ｓ型“有源或操作”控制器和驅動器時，ＭＯＳＦＥＴ晶體管的關斷速度大約是１３０ｎｓ，使得－４８Ｖ輸入電源的電壓波動不到２Ｖ。ＩＲ５００１Ｓ的速度大約是競爭對手接近的產品的兩倍，它的典型工作波形如圖３所示。

　　如果使用一只額定電壓為１００Ｖ、導通電阻約為２２ｍΩ的ＭＯＳＦＥＴ晶體管，例如ＩＲＦ７４９５，并且假定電流為４Ａ，測量到的正向電壓大約是８５ｍＶ，功率損失的測量值大約是３７０ｍＷ。這是用尺寸非常小的ＳＯ－８封裝ＭＯＳＦＥＴ晶體管時得到的結果。在使用傳統的肖特基二極管實現的“或操作”解決方案中，使用Ｄ２Ｐａｋ或者ＴＯ－２２０封裝的肖特基二極管，它的正向電壓降大約是６００ｍＶ，功率損失是２．４Ｗ。與傳統的肖特基二極管相比，使用溝道型肖特基二極管有一些改善，但是正向電壓仍然達到３７０ｍＶ，功率損失為１．４８Ｗ。這表示與使用傳統的肖特基二極管的方案相比，使用ＭＯＳＦＥＴ晶體管的“有源或操作”解決方案的功率損失減少了８５％；與使用溝道型肖特基二極管的方案相比，使用ＭＯＳＦＥＴ晶體管的“有源或操作”解決方案的功率損失減少了７５％。對于功率不同的情況，建議選用正向電壓降大約為?。担埃恚值模停希樱疲牛跃w管。這樣，在導通損失和ＭＯＳＦＥＴ晶體管關斷時的動態響應之間，可以得到很好的折中，并且可以很快地保護系統。在功率較高，達到３００Ｗ的情況下，利用外殼為中等尺寸、額定電壓為１００Ｖ的新型ＤｉｒｅｃｔＦＥＴ?。停希樱疲牛跃w管ＩＲＦ６６４４，可以提高“有源或操作”解決方案的性能。在功率為３０～６０Ｗ的情況下，利用外殼為小尺寸的ＤｉｒｅｃｔＦＥＴ?。停希樱疲牛跃w管ＩＲＦ６６５５可以將“有源或操作”解決方案的性能做到。外殼尺寸為中等的ＤｉｒｅｃｔＦＥＴ將取代并聯的ＳＯ－８器件，而小外殼的ＤｉｒｅｃｔＦＥＴ的尺寸不到ＳＯ－８的一半，也將取代ＳＯ－８器件。采用“有源或操作”解決方案可以減少功率損失，把整個系統電路板的效率提高１．３％。對于使用表面貼裝封裝的方法來實現功率解決方案，消滅體積大的通孔封裝和散熱器總成（它會增加制造成本和復雜性）也是有幫助的。

　　在功率較小的系統中，當選擇用于“有源或操作”解決方案的ＭＯＳＦＥＴ晶體管時，選用正向壓降在５０ｍＶ這個范圍的晶體管。原因是　“有源或操作”解決方案的關斷速度決定于電流開始向相反方向流動時ＦＥＴ晶體管上的極性相反的電壓。如果使用導通電阻很小的ＭＯＳＦＥＴ晶體管，反向電壓的增大就需要長一點的時間，尤其是小功率系統。為了在導通時的功率損失和關斷速度之間妥善地做出平衡，并不一定要選擇?。遥模樱ǎ铮睿┑模停希樱疲牛跃w管，而且，如果按照這個經驗規則，還可以節省一些成本。

　　對“有源或操作”解決方案的一個重要要求就是實現起來要簡單。這種解決方案要取代的是一個只有兩個連接端的二極管器件。集成電路和ＭＯＳＦＥＴ晶體管必須很小，引出腳的數量也要盡量少。新的ＩＲ５００１Ｓ是一個有８?jìng)€(gè)引腳的器件，它只需要兩個外接無源元件和它一起工作。

　?。桑遥担埃埃保印坝性椿虿僮鳌苯鉀Q方案的另一個優點是能夠檢測ＭＯＳＦＥＴ晶體管的狀態。在使用二極管時，如果二極管壞了，短路了，是不可能檢測出來的，因?yàn)樗^續導通。這時，如果有一路輸入電源出現故障，這只二極管就不能夠保護系統。在使用“有源或操作”解決方案時，如果ＭＯＳＦＥＴ晶體管遇到類似的情況，ＩＲ５００１Ｓ會對系統進行診斷測評。在ＩＲ５００１Ｓ上有兩個引腳“ＦＥＴ　Ｃｈｅｃｋ”（或者“ＦＥＴＣｈ”）和“ＦＥＴ?。樱簦幔簦酰蟆保ɑ蛘摺埃疲牛裕樱簟保?。送到引腳“ＦＥＴ?。茫瑁澹悖搿鄙系倪壿嬓盘?hào)會把集成電路的輸出電壓拉下來，讓ＭＯＳＦＥＴ關閉。ＭＯＳＦＥＴ晶體管的短暫關閉，會引起漏極與源極之間的電壓上升（可在集成電路的ＩＮＮ和ＩＮＰ引出腳上測量此電壓）。如果電壓從大約不到１００ｍＶ上升到７００ｍＶ（由于ＭＯＳＦＥＴ的體內二極管，可以預計到這點），ＭＯＳＦＥＴ就是正常的。如果電壓沒有上升到高于３００ｍＶ這個臨界值，那么就是ＭＯＳＦＥＴ晶體管短路了。按照外接ＭＯＳＦＥＴ晶體管的狀態，“ＦＥＴ?。樱簦幔簦酰蟆币_為系統提供一個輸出信號。利用這個功能，可以在系統對“有源或操作”電路進行監測，因而可以事先安排維護工作，不會因系統隨機地停機而造成不便。把偏移電壓設計成不對稱的，在負載小的情況下，可以防止輸出產生振蕩，從而提高可靠性。

　?。桑遥担埃埃保舆m合用于以下幾種不同的“有源或操作”和極性反接保護。

　　●　根據ＡＴＣＡ規范，在基礎通信設備中使用的輸入為－４８Ｖ／－２４Ｖ的“有源或操作”電路，包括使用簡單的外接充電泵電路的接地“或操作”電路。

　　●　直流－直流轉換電源中的輸入極性反相保護。

　　●　交流－直流整流器中２４Ｖ／４８Ｖ輸出的“有源或操作”電路。

　　●　輸出為１２Ｖ的多路輸出備用直流－直流電源和交流－直流電源。

　　●　為處理器供電的備用電源中多路輸出低壓穩壓器（ＶＲＭ）的“有源或操作”電路。

　　在輸出為１２Ｖ的系統中，可以將４個采用ＤｉｒｅｃｔＦＥＴ封裝的ＩＲＦ６６０９型　ＭＯＳＦＥＴ晶體管并聯起來，構成能夠處理１００Ａ電流的“或操作”電路。

　　ＩＲ５００１Ｓ可以用于極性相反的電路中，代替尺寸大的Ｄ２Ｐａｋ封裝二極管和價格高的繼電器。

　?。桑遥担埃埃保邮欠浅＝Y(jié)實的器件，比較器的兩個輸入都有電壓鉗制電路，可以連續地加上１００Ｖ的電壓。此外，它還能夠承受柵極連續短路的狀態。ＩＲ５００１Ｓ在偏置電壓方面也很靈活，因而可以直接由電信業中３６～７５Ｖ的電壓（為１００Ｖ）供電，或者通過外面的偏壓電源和偏壓電阻器供電。

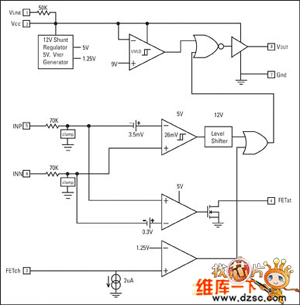

　　表１是ＩＲ５００１Ｓ的主要技術指標，圖４是其內部的電路圖。

　　結論

　　在“有源或操作”解決方案中，使用國際整流器公司的ＩＲ５００１Ｓ控制器和驅動器集成電路，對于現在要求正常工作時間和服務質素都很高，同時要求效率高、功率密度很高的系統有很多好處。與使用二極管的“或操作”解決方案相比，使用ＩＲ５００１Ｓ時，可以減少８５％的功率損失，同時電路板的空間可以節?。担埃ァ?duì)于一個典型的基站，相當于總共節省電力約２００Ｗ。這個集成電路的響應時間也比市場上其他的“有源或操作”解決方案快兩倍以上，在輸入電源出現故障的情況下，可以有效地保障系統工作，同時實現起來也很簡單。
