引言

　?。∽鳛橐环N大眾傳播的媒介，高清數字電視（ＨＤＴＶ）以其極高的圖像質量和豐富的圖像表現力正成為未來信息媒介的。實現ＨＤＴＶ的各種芯片是目前集成電路設計的競爭熱點。

　　本文首先介紹利用自動化綜合工具在編碼和綜合的階段完成用于ＨＤＴＶ芯片設計的優化。由于Ｖｅｒｉｌｏｇ代碼的好壞會直接影響到綜合的結果，所以在設計代碼的階段就應該把綜合的要求考慮進去。其次介紹該ＨＤＴＶ芯片的特點和結構，重點考慮ＨＤＴＶ芯片的結構復雜導致綜合的困難及解決方法。，介紹了如何把ＨＤＴＶ芯片用綜合工具Ｄｅｓｉｇｎ　Ｃｏｍｐｉｌｅｒ?qū)⒃O(shè)計優化，使延遲從－０．９４降到０．１１。

　　ＶｅｒｉｌｏｇＨＤＬ綜合性設計

　?。薄r(shí)鐘安排

　　選用上升沿觸發的單時鐘信號，盡量不使用混合觸發的時鐘信號。因?yàn)闀r(shí)鐘周期在時序分析的過程中是關鍵問題，它還影響到時鐘的頻率。使用簡單的時鐘結構利于時鐘信號的分析和保持，避免在時鐘信號上添加ｂｕｆｆｅｒ，還利于得到更好的綜合結果。圖１給出了上升沿觸發的單時鐘信號結構。

　　盡量避免使用門控時鐘。時鐘門控電路通常與工藝和時序有關，錯誤的時序關系會導致錯誤的時鐘和脈沖干擾。時鐘的ｓｋｅｗ會導致ｈｏｌｄ?。簦椋恚宓幕靵y，如圖２所示。此外，門控時鐘會使設計的可測試性下降。

　　同時，要避免使用內部的寄生時鐘和寄生ｒｅｓｅｔ。寄生時鐘不能作為掃描鏈的一部分，所以會使設計的可測試性下降，綜合約束的設計難度提高。只有一些低功耗的設計需要門控時鐘，在頂層模塊中注意要把時鐘或ｒｅｓｅｔ電路作為分立模塊。

　?。病【C合代碼

　　使用可綜合的代碼可以提高電路的可測試性，簡化靜態時序分析，使門級的電路和初始的寄存器級代碼功能一致。

　　利用寄存器代替組合邏輯的反饋，避免使用鎖存器（Ｌａｔｃｈｅｓ）。寄存器受到時序邏輯的青睞，它可以維持一致性和綜合的正確性。在設計中用ｒｅｓｅｔ信號來初始化寄存器的信號。在Ｖｅｒｉｌｏｇ中不要使用ｉｎｉｔｉａｌ語句對信號進行初始化。

　　在每個ａｌｗａｙｓ塊中，指定完整的敏感信號列表。如果不指定完整的敏感信號，行為級的前端綜合和后端綜合網表的結果會不符。綜合工具在ｅｌａｂｏｒａｔｅ設計時會給出警告。若增加多余的敏感信號則會降低仿真的速度。另外，注意阻塞性賦值和非阻塞性賦值的問題，阻塞性賦值一般用于時序電路中。

　?。茫幔螅逭Z(yǔ)句相當于一個單層的多路器；Ｉｆ－ｔｈｅｎ－ｅｌｓｅ語句相當于一個層疊的組合多路器。單一多路器的速度會快一些，所以通常建議使用ｃａｓｅ語句。避免使用ｆｕｌｌ－ｃａｓｅ　和ｐａｒａｌｌｅｌ＿ｃａｓｅ，這兩種語句會導致在仿真和綜合過程中代碼的解釋出現差異。

　　編寫時序邏輯的代碼要包括狀態機和一個時序的進程，通過在進程外用ａｓｓｉｇｎ語句來生成復雜的內部中間變量從而改進代碼的可讀性。使用ｄｅｆｉｎｅ語句來定義狀態向量。把有限狀態機和非有限狀態機放在不同的模塊中有利于綜合。

　　在ＲＴＬ代碼中不要使用任何延遲常量。延遲量不僅會導致在一些環境中的不正確，還會使得仿真和綜合的結果不一致，擾亂ＲＴＬ仿真器代碼的優化。

　?。场〈a劃分

　　為了得到更好的綜合結果，更快的綜合速度，用簡單的綜合策略來滿足時序的要求，推薦使用以下綜合劃分的技術。

　　●　所有模塊都使用寄存器輸出。對于每個設計的子模塊都要記錄所有的輸出信號，這樣可以簡化綜合的過程并可預測輸出的驅動能力和輸入的延遲。

　　●　把局部的相關聯的組合邏輯放到同一個模塊中，對于有不同目標的設計應放在不同的模塊中。例如在綜合的過程中，把需要優化面積和速度的關鍵路徑邏輯放在分開的兩個模塊中，如圖３所示。

　　●　綜合時間的劃分主要的標準是邏輯功能、設計目標、時序和面積的需要。準確的時序計算和適當?shù)募s束對綜合時間的影響遠遠大于電路規模的影響。把同一設計目標的電路邏輯放到一起也會減少綜合時間，而設計的約束過多會增加綜合時間。減少綜合時間的關鍵是在設計之前制定的時間預算，并使設計的宏模塊達到預算的要求，然后編寫綜合約束來滿足預算，是運用綜合工具的命令來實現約束。

　　●　避免時序異常。時序異常主要包括ｍｕｌｔｉｃｙｃｌｅ　ｐａｔｈ和ｆａｌｓｅ　ｐａｔｈ。如果設計中一定要用到多周期路徑，應記錄開始和結束點來確保在芯片級的有效。盡量避免使用異步邏輯，異步邏輯會給設計的正確性和驗證帶來困難。

　　●　注意ｇｌｕｅ模塊的放置。將頂層的連接模塊放到底層模塊中，同時確保頂層含有Ｉ／Ｏ管腳和時鐘發生器，如圖４所示。

　?。龋模裕中酒奶攸c(diǎn)

　　所設計的芯片應用了數量眾多的不同類型的ＲＡＭ，其中包括內部１個單口ＲＡＭ、２個雙口ＲＡＭ、３個ＲＯＭ和２０個寄存器堆棧。

　　芯片內部要求多時鐘信號（２７ＭＨｚ、７４ＭＨｚ、１５０ＭＨｚ），并通過ｃｌｏｃｋ?。恚酰鴣?lái)選中時鐘。２７ＭＨｚ時鐘用于ｄｍａ模塊中的ＰＣＩ總線時鐘，同時它和７４ＭＨｚ時鐘通過模式選擇來確定是ＨＤＴＶ模式還是ＳＤＴＶ模式的解碼。Ｐｌｌ時鐘頻率為１３．５ＭＨｚ，Ｐｌｌ輸入時鐘經過１１倍頻后產生１４８．５ＭＨｚ時鐘，ｐｌｌ時鐘同時也用于測試。此外還有６個驅動外部芯片的輸出時鐘，即ＰＣＩ時鐘、視頻時鐘、２個ＳＤＲＡＭ時鐘和２個ＳＲＡＭ時鐘。

　　為了得到較高的測試覆蓋率，本設計使用多種測試方法，如掃描鏈（ｓｃａｎ?。悖瑁幔椋睿⑦吔鐠呙瑁ǎ猓铮酰睿洌幔颍。螅悖幔睿┖?a target="_blank">存儲器的內建自測試（Ｂｉｓｔ）等。本設計多數模塊采用ＢＩＳＴ方法達到測試目的，采用的是Ｍｅｎｔｏｒ?。停猓椋螅簦幔颍悖瑁椋簦澹悖艄ぞ邅?lái)自動插入ＢＩＳＴ代碼。其他部分用Ｍｅｎｔｏｒ?。剩簦幔绻ぞ邅?lái)實現邊界掃描，插入ＪＴＡＧ代碼。

　　芯片外部與高速的ＳＤＲＡＭ和ＳＲＡＭ的連接，每個模塊都包括４片ＲＡＭ。ＨＤＴＶ芯片主要通過ｓｄｒ＿ｓｓｒ＿ｓｅｌ信號來實現兩種環境的轉換。

　　如圖５所示，ＨＤＴＶ芯片的結構設計方案層次復雜，芯片主要分為三層，其中ｃｏｒｅ＿ｔｏｐ是不依賴于工藝的，它的主要功能是完成ＨＤＴＶ碼流的解碼。

　　如上所述，芯片的這些特點給后端的布局布線提出了很高的要求，綜合結果會直接影響布局布線（ｆｌｏｏｒｐｌａｎｎｉｎｇ），因此綜合的方法很重要。

　　綜合方案

　　１　初步綜合

　　首先把設計進行粗略的Ｔｏｐ－ｄｏｗｎ綜合，查看綜合結果報表。根據ＰＤＫ的數據設置基本的Ｄｅｓｉｇｎ?。遥酰欤澹蠛停模澹螅椋纾睢。茫铮睿螅簦颍幔椋睿簦蟆０ǎ樱澹簦簦椋睿纭。模澹螅椋纾睢。牛睿觯椋颍铮睿恚澹睿簦ǎ疲幔睿铮酰簟。欤铮幔?，Ｏｕｔｐｕｔ　ｌｏａｄ，Ｉｎｐｕｔ　ｄｒｉｖｅ?。椋恚穑澹洌幔睿悖澹┖停樱澹簦簦椋睿纭。模澹螅椋纾睢。茫铮睿螅簦颍幔椋睿簦螅ǎ模澹螅椋纾睢。遥酰欤澹蟆。茫铮睿螅簦颍幔椋睿簦蟆。ǎ恚幔撸簦颍幔睿螅椋簦椋铮睿。恚幔撸妫幔睿铮酰?，?。恚幔撸悖幔穑幔悖椋簦幔睿悖澹?，Ｔｉｍｉｎｇ?。茫铮睿螅簦颍幔椋睿簟。ǎ恚幔撸洌澹欤幔?，　ｍｉｎ＿ｄｅｌａｙ），Ａｒｅａ?。茫铮睿螅簦颍幔椋睿簦?。經過初步綜合后延遲的結果如表１所示。

　　表１給出的ｓｌａｃｋ＝－０．９４是在沒有考慮ｗｉｒｅｌｏａｄ的情況下的結果，所以還需要很大改進。

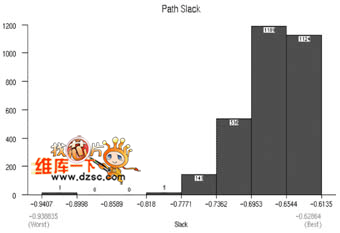

　　圖６是綜合后用ｄｅｓｉｇｎ＿ｖｉｓｉｏｎ對ｃｒｉｔｉｃａｌ?。穑幔簦柽M(jìn)行統計，得到的ｐａｔｈ?。螅欤幔悖敕植冀Y(jié)果。

　?。病』窘鉀Q方案

　　根據上述統計結果，得到ｃｏｒｅ－ｔｏｐ模塊不滿足時序要求的ｃｒｉｔｉｃａｌ　ｐａｔｈ多，所以要通過把ｃｏｒｅ－ｔｏｐ模塊單獨進行優化來得到更佳的綜合結果。首先設置Ｄｅｓｉｇｎ?。牛睿觯椋颍铮睿恚澹睿艉停模澹螅椋纾睢。遥酰欤澹?，然后對延遲進行優化。

　　Ｄｅｓｉｇｎ?。茫铮恚穑椋欤澹?qū)υO(shè)計的時序優化是基于所指定的延遲約束進行的。影響延遲的約束包括時鐘、輸入和輸出延遲、外部負載、輸入單元的驅動能力、運行環境和線負載模型等。解決延遲問題的具體方法如下。

　　●　使用ｓｅｔ＿ｆａｌｓｅ＿ｐａｔｈ命令。包含兩個以上時鐘的設計中，在沒有關聯的時鐘之間要設置ｆａｌｓｅ路徑，否則就會浪費更長的運行時間和更高的內存占用率。

　　●　使用ｕｎｇｒｏｕｐ命令，拆分底層模塊。

　　●　用ｓｅｔ＿ｃｒｉｔｉｃａｌ＿ｒａｎｇｅ命令定義關鍵路徑的優化范圍。

　　●　用ｓｅｔ＿ｃｏｓｔ＿ｐｒｉｏｒｉｔｙ－ｄｅｌａｙ命令設置延遲的優先級高于設計約束的優先級。

　　●　用ｓｅｔ＿ｕｌｔｒａ＿ｏｐｔｉｍｉｚａｔｉｏｎ命令，可以用調用邏輯復制和門映射的算法來編譯。

　　●　Ｃｏｍｐｉｌｅ?。椋睿悖颍澹恚澹睿簦幔烀钍窃谠械木C合的基礎上，改進設計中不滿足約束的部分，保留滿足約束條件的部分。

　　●　Ｃｏｍｐｉｌｅ－ｍａｐ＿ｅｆｆｏｒｔ－ｈｉｇｈ命令中，－ｈｉｇｈ與－ｍｅｄｉｕｍ和－ｌｏｗ相比需要編譯時間更長，但是能得到更佳的綜合結果。這個設置可以使關鍵路徑再次綜合。

　　３　綜合結果

　　圖７給出三步對延遲進行優化的結果，實現的具體步驟如下。

　　首先，依據報表查出延遲產生的原因。根據報表把主要的三個時鐘之間設成ｆａｌｓｅ＿ｐａｔｈ，根據前端ｃｏｄｉｎｇ階段的設計設置ｍｕｌｔｉｃｙｃｌｅ，加上下面約束生成新的報表。

　?。眨睿纾颍铮酰?/FONT>
