發光二極管問世以來，在多數應用實例中，人們往往只注意到它的發光指示用，對于發光二極管在某些場合下的特殊用途，尚開發利用得很不夠。本文針對這一問題，進行如下的探討。

　　根據發光二極管的內部結構和特性參數可知，發光二極管的部分是ＰＮ結。因此它具有一般Ｐ－Ｎ結的Ｉ－Ｖ特性，即正向?qū)ǎ聪蚪刂?、擊穿特性等。發光二極管的正向壓降約為１．５－３：ＯＶ，反向電壓值有的還可達到１００Ｖ，正向電流值一般在１０－２０ｍＡ，極限值可達３０－５０ｍＡ，甚至大于５０ｍＡ（高亮大功率）。

　　例１：發光二極管是一種降壓元件

　　在日常生活和各種電子制作及電子實驗中，有時我們需要各種不同規格的電壓值，利用發光二極管做降壓元件，可以彌補上述方法的不足。在小電流穩壓時，常采用穩壓二極管來穩定電壓，在設計電路時，還應考慮到穩壓管的一些特性。比如：穩定電流１＂是由額定功率Ｐｚ和穩定電壓Ｖｚ決定的，即１ｚＭ＝ｐｚ／ＶＺ。同時還應考慮穩壓管的溫度系數等因素。特別注意盡量避免負載開路，因為穩壓二極管與負載并聯，開路時流經穩壓管的電流，此時管子功耗也。在大功率電源中使用時，應考慮采用穩壓二極管和晶體三極管結合使用，以調整電壓增大使用范圍。

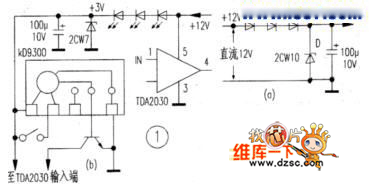

　　圖１?。ǎ幔┦怯萌黄胀òl(fā)光二極管（工作電壓３Ｖ，電流實測值５０ｍＡ）串聯，將直流１２Ｖ電壓降低為直流３Ｖ的電路圖。圖中穩壓二極管Ｄ的穩壓值在２．５－３．５Ｖ之間，由于輸出電流小，對穩壓管功率要求不高。本電路特別適宜那些要求有共同接地點，但各部分器件所需電壓值卻不同的電路。例如：采用?。裕模粒玻埃常白鞴Ψ?、用音樂片作音源的音樂播放電路等（見圖１（ｂ））。

　　在實際使用中、特別是電路應急時，可利用多只發光二極管串、并聯相結合的方法，以獲得多組不同電壓值、不同功率值的電源電路。

　　例２：發光二極管代替穩壓二極管

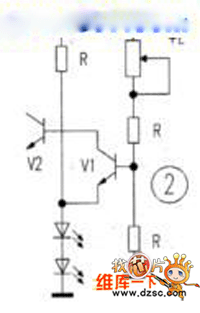

　　前面已經提到發光二極管的正向壓降約為１．５－３．ＯＶ。它的特性曲線和一般齊納二極管很相似，只是死區電壓比齊納二極管高零點幾伏到一點幾伏，其他方面幾乎無區別。在某些情況下（指穩定電壓低于６Ｖ時），可用發光二極管應急代替穩壓二極管。圖２中將兩只發光二極管串聯，利用其正向壓降為三極管的射極提供穩定的基準電壓，從而代替穩壓二極管的作用，實際使用效果也很好。

　　例３：代替觸發二極管

　　在可控硅調壓電路中，一般都用觸發二極管來觸發可控硅調控電壓，在找不到觸發二極管的情況下，可用兩只發光二極管代替觸發二極管，使用效果也很不錯。詳見本報２００４＇年第３１期《巧改６Ｖ喊話器電源》
