工作原理/開關模式
出處:judge 發布于:2008-09-28 16:09:11

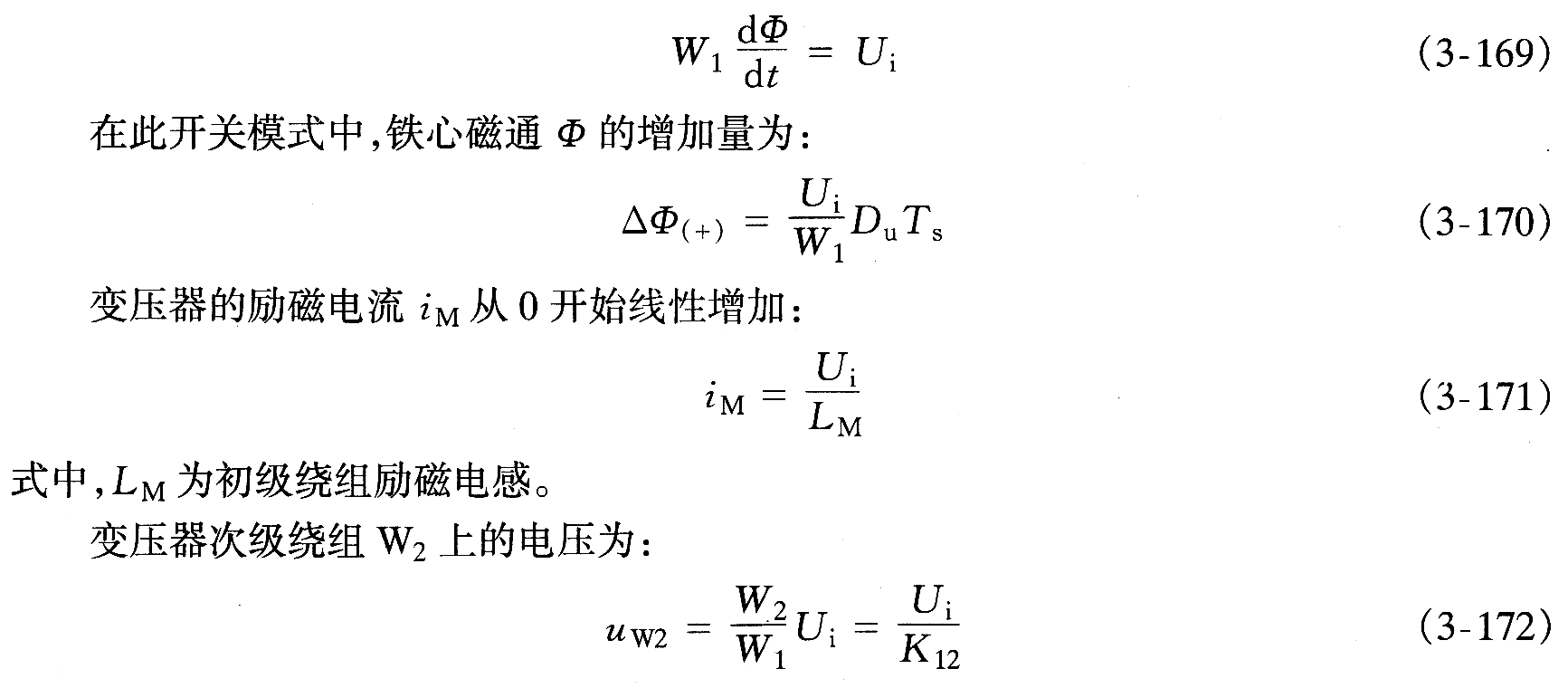

在t=0瞬間,開關管V導通,電源電壓Ui,加在變壓器初級繞組W1,上,即Uw1=Ui故鐵心磁化,鐵心磁通Φ增大:

在整流二極管D1(導通,續流二極管D2截止,濾波電感電流iLf線性增加,此時與Buck降壓式轉換器中開關管V導通時一樣,只是電壓為Ui/K12。

根據變壓器的工作原理,初級電流iwl為折算到初級的次級電流和勵磁電流之和,即
2)開關模式2(Tcn~Tr,,見圖21(b))
在t=Tcn時刻,關斷開關管V,初級繞組和次級繞組沒有電流流過。此時,變壓器通過復位繞組進行磁復位,勵磁電流iM從復位繞組W3經過二 極管D3反饋到輸人電源中去。則復位繞組上的電壓為:
這樣變壓器初級繞組和次級繞組上的電壓分別為:
式中,K13=W1 /w3,是初級與復位繞組的匝數比;K23=w2/w3,是次級繞組與復位繞組的匝數比。
此時,整流二極管Dl關斷,濾波電感電流iLf通過續流二極管碭續流,與Buck轉換器類似。
在此開關模式中,加在開關管V上的電壓Uv為
電源電壓Ui,反向加在復位繞組W3上,鐵心去磁,鐵心磁通Φ減?。?/FONT>
鐵心磁通Φ的減小量為:

式中,△D,,=[]-I,1^,是變壓器鐵心的去磁時間Tr-Tcn與Ts,的比值,△D,,<1—D,
勵磁電流zM從初級繞組中轉移到復位繞組中,并且開始線性減小。
在t=Tr,時刻,iW3=iM=0,變壓器完成磁復位。
3)開關模式3(Tr,~Ts,見圖21(c))
在開關模式3中,變壓器的所有繞組中都沒有電流,它們的電壓都為0。濾波電感電流繼續經過續流二極管續流。此時加在開關管V上的電壓為 UV=Ui。
