MAX16809集成電路
出處:SUN446 發布于:2008-09-23 14:55:56
MAX16809為16通道集成高效率白光或RGB的LED驅動器。額定連續工作電壓為36V,調光頻率范圍為50Hz~30kHz,調光比率高達5000:1,每個輸出通道的LED電流可調節至高達55mA,具有過熱保護,工作溫度范圍為-40~125℃,采用5mm*7mm熱增強型38引腳裸焊盤封裝,應用在筆記本電腦與臺式機LED背光,LCD TV LED背光,工業或醫療設備顯示器,汽車導航、智能儀表及信息終端顯示器,環境照明燈、狀態指示及音量指示燈。
MAX16810與MAX16809引腳、功能基本相同,不用的是:MAX16810具有LED開路檢測及看門狗。

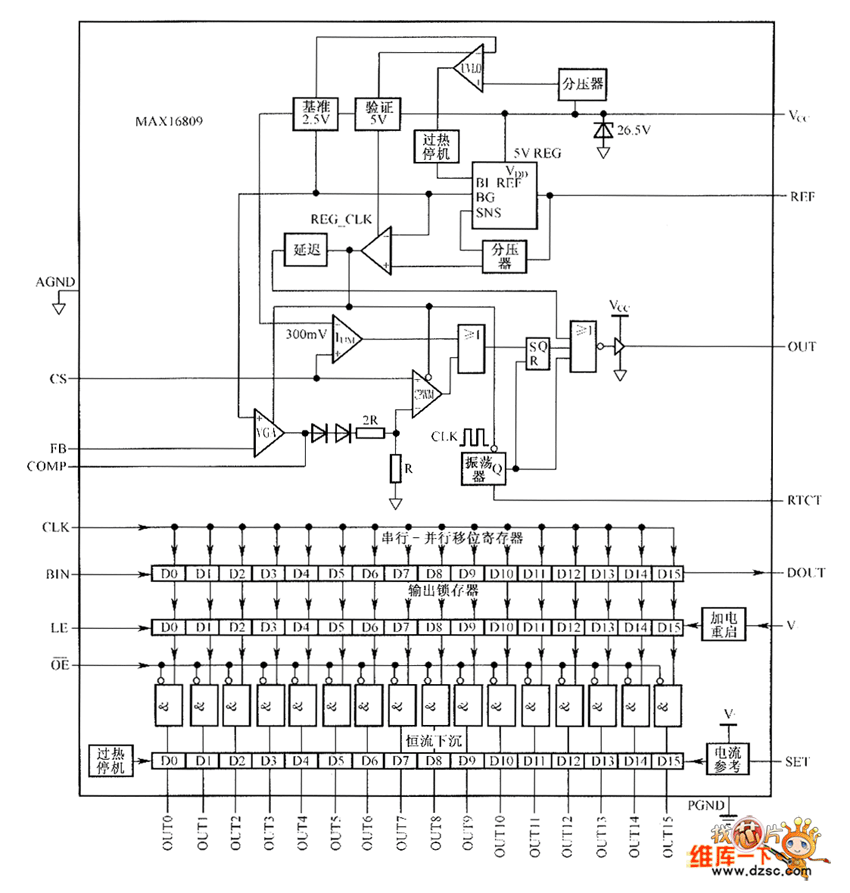

內部框圖如下:
