LabVIEW的DataSocket API通信

出處：wxalex 發布于：2008-09-23 08:51:03

　　DataSocket API用來實現DataSocket通信。在服務器端，待發布的數據通過DataSocket API寫入到DataSocket服務器中；在接收端DataSocket API又從服務器中讀取數據。在LabVIEW中，DataSocket API被制作成一系列ActiveX控件、函數節點和Ⅵ，使用這些節點和Ⅵ就可以實現DataSocket通信。

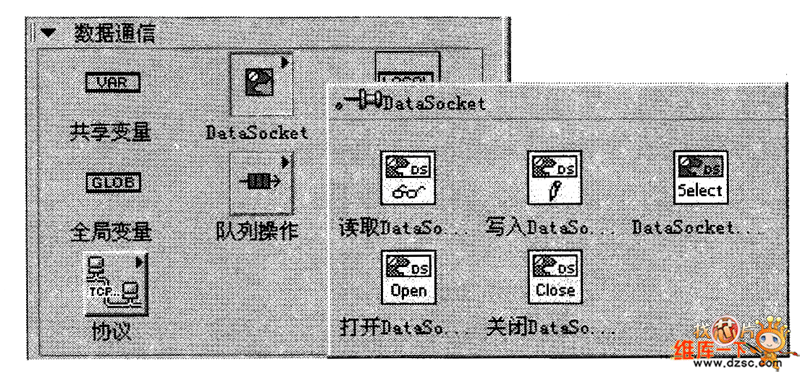

　　DataSocket節點位于函數選板的“數據通信→DataSocket”，如圖1所示。

DataSocket子選板

　　如圖1 DataSocket子選板

　　與TCP和UDP協議通信節點相比，DataSocket節點的使用更為簡單和方便。如表詳細列出了DataSocket子選板節點的圖標、接線端、名稱和功能。

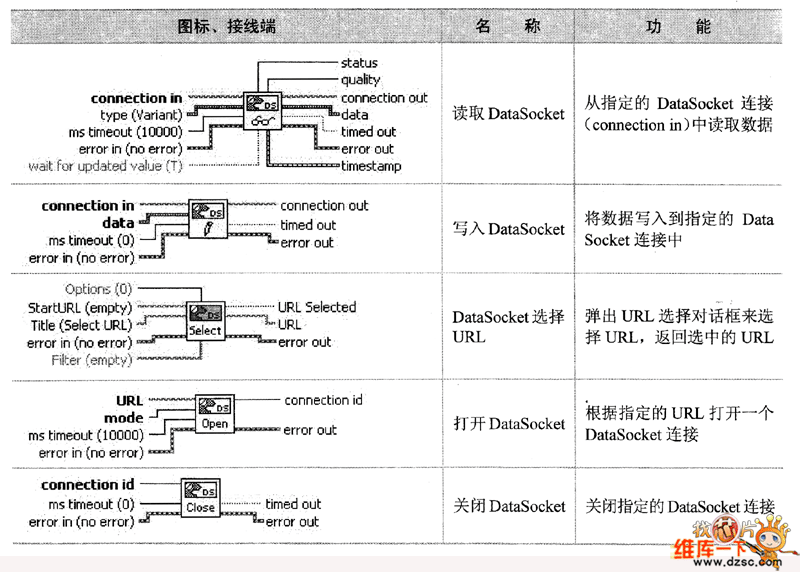

　　如表1 DataSocket子選板節點

DataSocket子選板節點

　　DataSocket支持多種數據傳送協議，不同的URL前綴表示不同的協議或數據類型。DataSocket主要包括以下URL類型。

　?。?）dstp（DataSocket Transfer Protoco1）：DataSocket的專門通信協議，可以傳輸各種類型的數據。使用這個協議時，Ⅵ與DataSocket Server連接，用戶必須為數據提供一個附加到URL的標識Tag，DataSocket連接利用Tag在DataSocket Server上為一個特殊的數據項目指定地址，目前應用虛擬儀器技術組建的測量網絡大多采用該協議。

　　（2）http（Hyper Text Transfer Protoco1）：超文本傳輸協議，也就是Internet中網頁使用的協議。

　　（3）ftp（File Transfer Protoco1）：文件傳輸協議，提供包含數據的本地文件或網絡文件的連接。

　　（4）OPC（OLE for Process Contro1）：操作計劃和控制。OPC是特別為實時（如工業自動化操作）產生的數據而設計的，使用該協議時需要運行OPC Server。

　　（5）1ogos：1ogos是NI公司提供的數據記錄與監控技術，用于在本地計算機和網絡中計算機之間傳輸數據。

　?。?）fi1e傳輸協議：提供包含數據的本地文件或網絡文件的連接，與如協議不同。

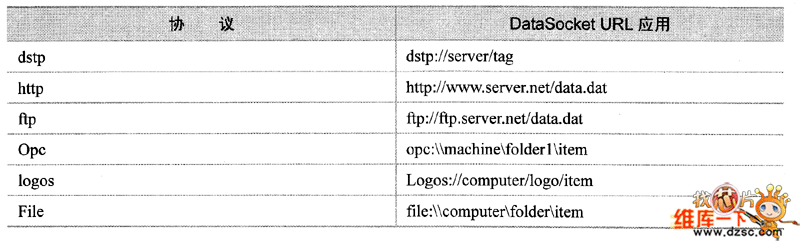

　　如表2列出了不同協議DataSocket URL應用。

　　如表2 DataSocket URL應用

DataSocket URL應用
