藍牙（Buletooth）技術是愛立信、IBM等5家公司在1998年聯合推出的一項無線網絡技術。藍牙是無線數據和語音傳輸?shù)拈_放式標準，它將各種通信設備、計算機及其終端設備、各種數字?jǐn)?shù)據系統、甚至家用電器采用無線方式聯接起來。

　　藍牙技術的系統結構分為3大部分。

　　（1）底層硬件部分，包括無線跳頻（RF）、基帶（BB）和鏈路管理（LM）。無線跳頻層通過2.46Hz無需授權的ISM頻段的微波，實現數據流的過濾和傳輸，主要定義了藍牙收發器在此頻帶正常工作所需要滿足的條件；基帶負責跳頻以及藍牙數據和信息幀的傳輸；鏈路管理負責連接、建立和拆除鏈路并進行安全控制。

　?。?）中間協議層，包括邏輯鏈路控制和適應協議、服務發現協議、串口仿真協議和電話通信協議。邏輯鏈路控制和適應協議具有完成數據拆裝、控制服務質量和復用協議的功能，是其他各層協議實現的基礎；服務發現協議層為上層應用程序提供一種機制來發現網絡中可用的服務及其特性；串口仿真協議層具有仿真9針RS232串口的功能；電話通信協議層則提供藍牙設備間話音和數據的呼叫控制指令。

　?。?）應用層，其中較典型的有撥號網絡、耳機、局域網訪問、文件傳輸?shù)?，它們分別對應一種應用模式。各種應用程序可以通過各自對應的應用模式實現無線通信。撥號網絡應用可通過仿真串口訪問微微網（Piconet），數據設各也可由此接入傳統的局域網；用戶可以通過協議棧中的Audio（音頻）層在手機和耳塞中實現音頻流的無線傳輸；多臺PC或筆記本電腦之間不需要任何連線，就能快速、靈活地進行文件傳輸和共享信息，多臺設備也可由此實現同步操作。

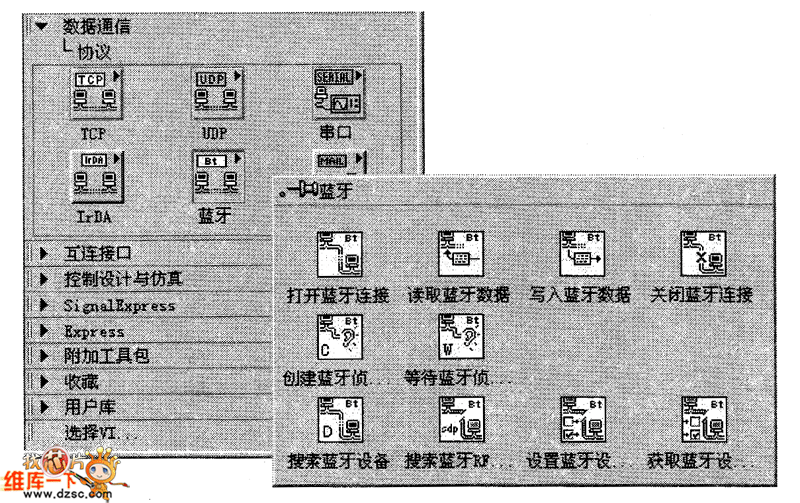

　　在LabVIEW中，可以使用藍牙節點和Ⅵ來實現藍牙無線網絡通信，藍牙節點位于函數選板的“數據通信→協議→藍牙”，如圖所示。

　　如圖 藍牙子選板

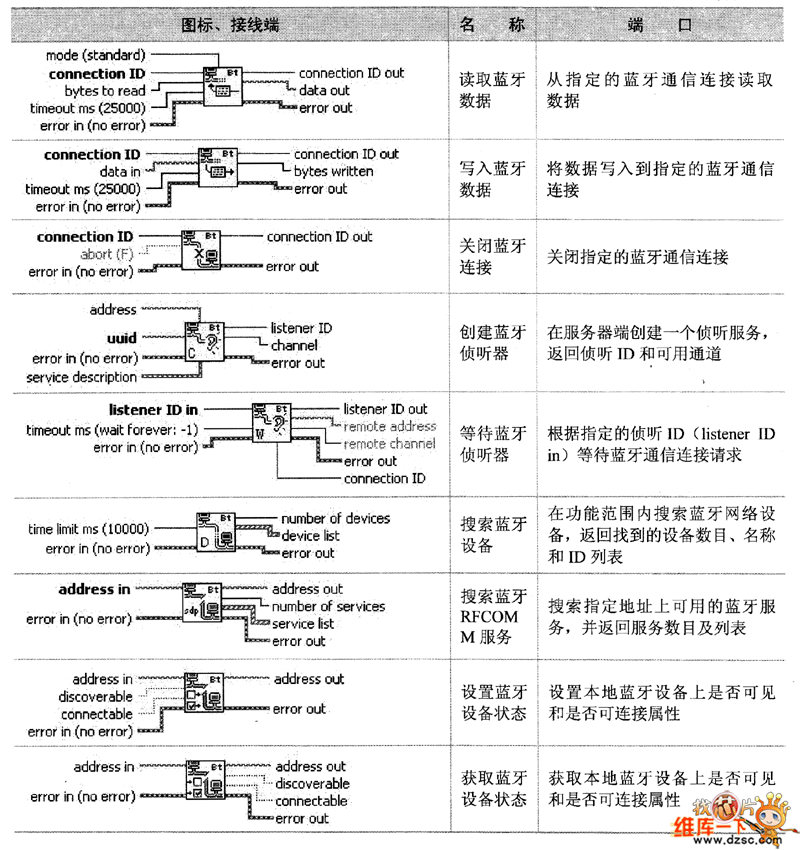

　　如表詳細列出了藍牙子選板節點的圖標、接線端、名稱和功能。

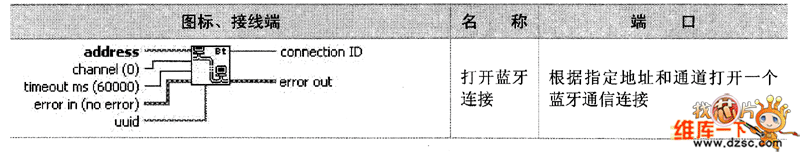

　　如表 藍牙子選板節點
