摘要?。樱模玻玻埃埃牛蹋惺巧钲谂d威帆電子技術有限公司生產的高實時時鐘芯片。本文給出了時鐘芯片ＳＤ２２００ＥＬＰ與ＡＴｍｅｇａｌ６的接口設計，并實現了ＡＶＲ的ＴＷＩ總線對ＳＤ２２００ＥＬＰ進行時鐘和Ｅ２ＰＲＯＭ的讀／寫操作的Ｃ語言程序，具有很強的實用性和通用性。

　　在提升機制動閘瓦間隙實時在線檢測的設計中，需要保存故障時間和故障數據。大部分儀器儀表中都要使用時鐘芯片，但是很多的實時時鐘芯片（如ＰＣＦ８５６３）沒有掉電保護，須外接晶振和電池，比較麻煩。而深圳興威帆電子技術有限公司生產的ＳＤ２２００ＥＬＰ是內置３２?。耍拢牛玻校遥希偷拇袑?shí)時時鐘芯片，不需要外接器件支持，連線簡單、可靠，提供的數據，斷電后也能繼續工作。微控制器采用Ａｔｍｅｌ公司的ＡＴｍｅｇａｌ６單片機，利用ＡＴ－ｍｅｇａｉ６的硬件ＴＷＩ接口可直接對ＳＤ２２００ＥＬＰ進行操作，無需軟件模擬Ｉ２Ｃ方式，使用方便、可靠。

　?。薄。樱模玻玻埃埃毯?jiǎn)介

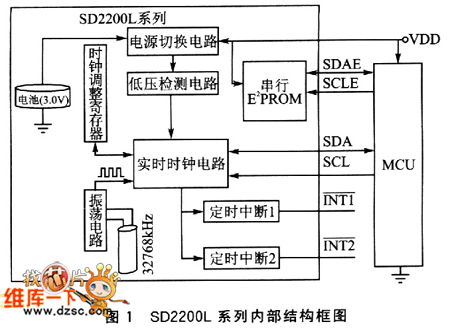

　?。樱模玻玻埃埃滔盗校òǎ樱模玻玻埃埃拢茫模牛疲蹋校┦且环N具有內置晶振、支持Ｉ２Ｃ總線的高實時時鐘芯片。ＳＤ２２００ＥＬＰ是ＳＤ２２００Ｌ系列中的一種，該芯片可保證時鐘為±５ｐｐｍ（在－１０～５０℃下），即年誤差小于２．５ｍｉｎ。芯片內置時鐘調整功能，可以在很寬的范圍內校正時鐘的偏差；內置３２ＫＢ串行非易失性Ｅ２ＰＲＯＭ；可在３．０～５．５Ｖ下工作，擦寫次數可達１００萬次，數據保存時間為十年；內置性電池，可保證在外部掉電情況下時鐘使用壽命超過五年。ＳＤ２２００Ｌ系列內部結構如圖ｌ所示。

　?。病∮布O(shè)計

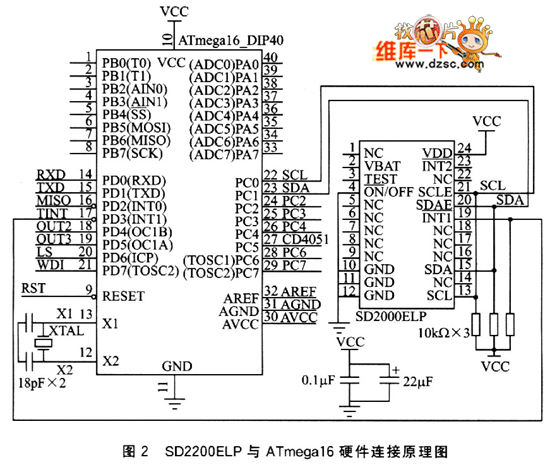

　　ＳＤ２２００ＥＬＰ既有實時芯片的功能，又可以存儲數據到內置Ｅ２ＰＲＲＯＭ中。因?yàn)椋樱模玻玻埃埃牛蹋惺牵桑玻每偩€接口方式，所以其硬件接口設計非常簡單，可以大大簡化單片機外圍器件。ＡＶＲ的ＴＷＩ總線實質上就是Ｉ２Ｃ總線，只是名稱不一樣。圖２中ＩＮＴｌ腳為ＳＤ２２００ＥＬＰ的定時中斷輸出，與ＡＴｍｅｇａｌ６的外部中斷ＩＮＴｌ相連接（ＩＮＴｌ配置為下降滑觸發方式），ＳＤＡ、ＳＣＬ為兩線式串行引腳，分別與ＡＴｍｅｇａｌ６的ＴＷｌ（ＰＣｌ、ＰＣＯ）相連。

　?。场≤浖O(shè)計

　　如果外圍器件是Ｉ２Ｃ接口類型，而單片機沒有Ｉ２Ｃ接口，那么必須用軟件模擬的方式來實現。ＡＶＲ單片機功能很強，它帶有ＴＷＩ接口，可以直接利用ＡＴｍｅｇａｌ６的硬件Ｉ２Ｃ接口來對外圍Ｉ２Ｃ器件進行操作，非常方便、有效。這樣可以節省模擬Ｉ２Ｃ程序，為用戶編程省去很多麻煩。下面是使用ＡＴｍｅｇａｌ６對內置Ｅ２ＰＲＯＭ的實時時鐘芯片ＳＤ２２００ＥＬＰ讀／寫的程序設計，均是在ＩＣＣＡＶＲ開發環境下編寫。

　?。常薄。粒裕颍睿澹纾幔欤兜模裕祝煽偩€接口

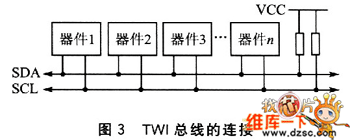

　　兩線接口ＴＷＩ很適合于典型的處理器應用。ＴＷＩ協議允許系統設計者只用兩根雙向傳輸線就可以將１２８?jìng)€(gè)不同的設備互連到一起。這兩根線是時鐘線ＳＣＬ和數據線ＳＤＡ。外部硬件只需２個上拉電阻，每根線上１個。所有連接到總線上的設備都有自己的地址。ＴＷＩ協議解決了總線仲裁的問題，ＴＷＩ總線的連接如圖３所示。

　?。裕祝煽偩€可以工作于４種不同的模式：主機發送器（ＭＴ）、主機接收器（ＭＲ）、從機發送器（ＳＴ）以及從機接收器（ＳＲ）。在后面將介紹的連續讀Ｅ２ＰＲＯＭ操作中就使用了ＭＴ和ＭＲ模式。

　?。常病?shí)時時鐘讀取

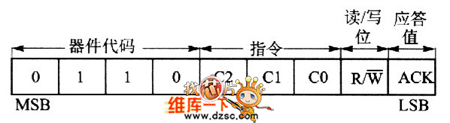

　　實時時鐘操作指令格式如下：

　　其中高４位稱為“器件代碼”，它代表實時時鐘的器件地址，固定為“０１１０”。Ｃ２、Ｃ１、Ｃ０構成對實時時鐘操作的８條指令。

　　實時數據寄存器是一個５６位的存儲器，它以ＢＣＤ碼方式存儲，包括年、月、日、星期、時、分、秒的數據。實時數據的讀／寫操作都通過發送或接收年（實時數據讀寫方式１）數據的位“ＬＳＢ”開始執行的。

　?。常场。牛玻校遥希偷淖x／寫

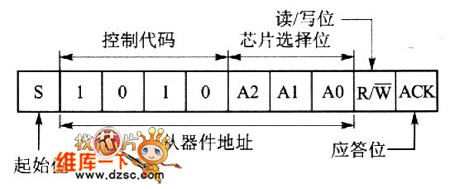

　?。樱模玻玻埃埃牛蹋械模牛玻校遥希筒僮髦噶钆c實時時鐘的器件代碼是不一樣的。當ＣＰＵ要對ＳＤ１２２００Ｌ中的Ｅ２ＰＲＯＭ進行操作時，首先發出開始信號給ＳＤ２２００Ｌ，然后ＣＰＵ發出包括４位器件代碼１０ｌＯ、３位頁選碼０００、１位讀／寫指令的８位數據（即“從器件地址”）。一位讀／寫指令表明進行何種操作（讀操作為１，寫操作為Ｏ）。其格式如下：

　　３．３．１　對Ｅ２ＰＲＯＭ的頁寫操作

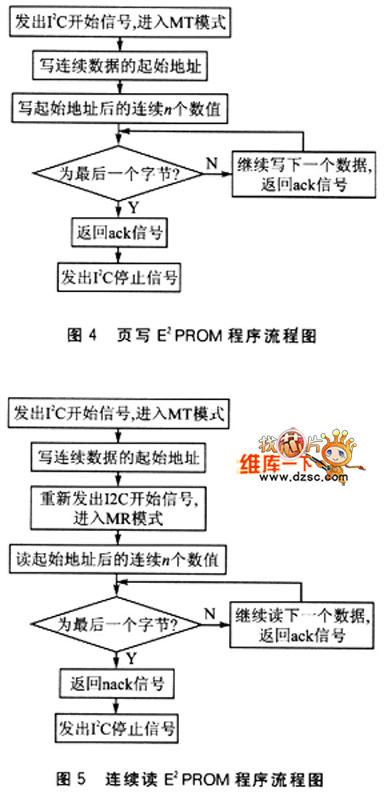

　　寫操作可分為：?jiǎn)巫止?jié)寫操作和頁寫操作。單字節寫操作指每次只寫入一個字節的數據；頁寫操作指可以寫入多個字節的數據。值得注意的是，ＳＤ２２００Ｌ是一個系列，不同類型對應著不同數量的Ｅ２ＰＲＯＭ。例如在頁寫操作下，ＳＤ２２００ＥＬＰ單個寫周期內Ｅ２ＰＲＯＭ可以被寫入６４字節的數據。在某監測儀器應用中，需要保存故障值和故障發生時間，故采用頁寫方式。頁寫Ｅ２ＰＲＯＭ程序流程圖如圖４所示。

　?。常常。病?duì)Ｅ２ＰＲＯＭ連續讀操作

　　讀操作有３種方式：立即地址讀操作、隨機地址讀操作和連續讀操作。ＡＴｍｅｇａｌ６為完成從ＳＤ２２００ＥＬＰ內置串行Ｅ２ＰＲＯＭ中讀取數據，必須將幾種ＴＷＩ模式組合起來。由于內置Ｅ２ＰＰＲＯＭ的存儲容量大小不同，因此在進行讀操作時，其操作方式有所不同。在查詢故障值和故障時間時，需要讀出保存在Ｅ２ＰＲｏＭ的數據，故采用連續讀操作。與頁寫操作類似，ＳＤ２２００ＥＬＰ多連續讀６４字節的數據。連續讀操作程序流程圖如圖５所示。

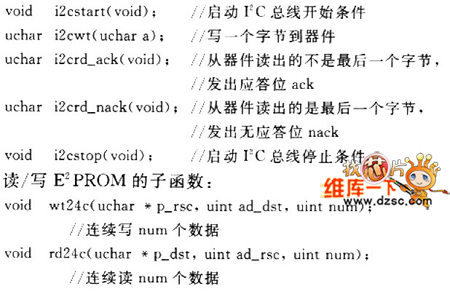

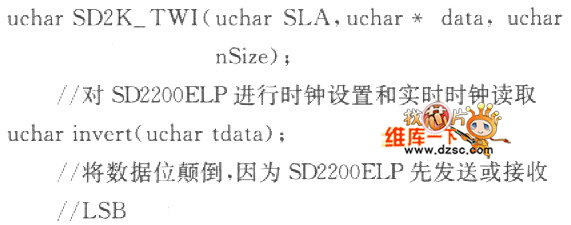

　　讀／寫Ｅ２ＰＲＯＭ需用到的５個公用函數：

　　４　總結

　?。樱模玻玻埃埃牛蹋锌梢苑奖愕亟Y(jié)合ＡＶＲ單片機的ＴＷＩ總線實現日期顯示功能。并且因其內置３２?。耍拢牛玻校遥希?，可以保存時間和相應數據；具有電路簡單、占用資源少、程序簡潔、調試方便、功耗低等特點。經過實際的現場運行證實了該設計方法是可靠、有效的。對本文的設計方案和程序稍加修改后，可以用在各種需要此功能的數字控制和監控檢測系統中
