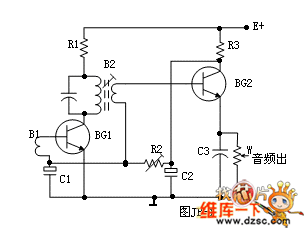

在很多收音機中的檢波器普遍都使用二極管，這里我向大家介紹一款三極管檢波電路，電路如圖ＪＢ－１所示。該三極管檢波電路是利用ＢＧ２的基－射極的ＰＮ結來完成檢波任務的，自動增益控制電壓從ＢＧ２的集電極取出，當輸入信號增強時，通過ＢＧ２電流ＩＣ２增大，ＩＣ２的增大使得ＢＧ２的集電極電位降低，這又使末級中房管ＢＧ１的基極電位下降，從而是ＢＧ１的增益下降。調整Ｒ２使ＢＧ１的集電極電流在０．３－－０．７ｍＡ范圍內，這時檢波管ＢＧ２的靜態工作電流約在２０μＡ－－４０μＡ范圍內。

　　三極管檢波電路有如下特點：

　　１、與二極管相比，在失真系數相當下，其檢波效率大大提高，功率增益接近０ｄｂ，而二極管檢波器的功率增益約為－２０ｄｂ。

　　２、輸入阻抗高，由二極管檢波的１－－２千歐提高到２０千歐左右，這可使Ｂ２次級匝數增大，有利于改善ＡＧＣ的控制。

　　３、因?yàn)闄z波管ＢＧ２接成發射極輸出器，所以其輸出阻抗小約５００歐，只有二極管檢波器的１／２－１／３，使其帶負載能力增強。

　?。?、傳輸系數高，比二極管檢波約大２－３倍，這使末級中放管不容易產生阻塞現象。
