用CPLD實現的數字鐘控系統
出處:tyw 發布于:2008-09-02 10:12:18
在系統編程(ISP)器件是在20世紀90年代出現的的可編程器件,它無須編程,可通過PC機經電纜直接對安裝在用戶目標版上的ISP器件重復編程,實現系統重構,它給電子產品的設計和產生帶來了革命性的變化。
ISP?。螅睿幔颍椋铩。樱螅簦澹硎牵蹋幔簦簦椋悖灏雽?dǎo)體公司的ispLSI系列器件的開發軟件,軟件內除了基本邏輯器件庫外,還有一個較為完善的宏(MACRO)器件庫,每一個宏器件是一組預先編好存放在庫中的邏輯方程,它代表一個邏輯模塊,設計時可作為邏輯器件調用。充分利用宏器件可以使邏輯設計大大簡化。
在進行復雜邏輯系統設計時,可以將整個系統劃分為若干模塊,而每個模塊還可劃分為若干子模塊,設計時可由底層模塊開始向上逐級設計、調試(或仿真),進行頂層組裝調試。邏輯系統中的子模塊可以直接用ABEL-HDL語言編輯,也可直接由電路圖編輯而成。以下簡要介紹利用ispLSI1032E器件構成的數字鐘控系統。
1 數字鐘控系統的基本結構
數字鐘控系統結構框圖如圖1所示,數字鐘部分由秒、分、時計數電路,上、下午(A/P)轉換電路,譯碼顯示電路以及校時電路等組成。七只LED數碼管分別顯示上、下午和時、分、秒。鐘控部分由二—十進制譯電路,時間選擇矩陣電路,定時電路以及發聲電路等組成。脈沖信號發生器提供秒脈沖和發聲高頻振蕩源。整個系統除了系統控制開關、脈沖信號發生器、發聲電路以及LED數碼管外,其余部分(如虛線框內所示)全部在一片ispLSI1032E內實現。

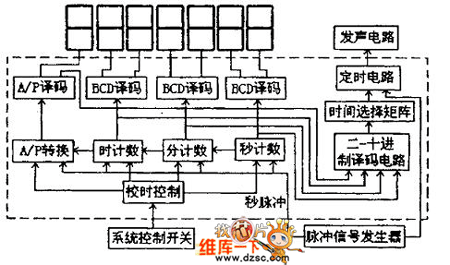

圖1 數字鐘控系統結構框圖
?。病?shù)字鐘在ispLSI1032E內的實現
數字鐘內部分是時、分、秒計數器,選用宏器件中的兩位十進制遞增計數器CDU38分別構成時、分、秒計數器。CDU38是一個由ABE-HDL語言編輯的兩位十進制遞增計數器,其邏輯符號及功能表如圖2所示。輸出端:Q7 ̄Q0以8421BCD碼形式輸出兩位十進制數,CAO為進位輸出端。輸入端:CLK為脈沖輸入端(上跳沿觸發),CD為清零端,CAI為進位輸入(計數容許)端,EN為選片使能端,LD為同步置數控制端,D7 ̄D0為置數輸入端??梢酝ㄟ^(guò)“反饋置數”方式利用宏器件CDU38組成100以內的任意進制計數器。

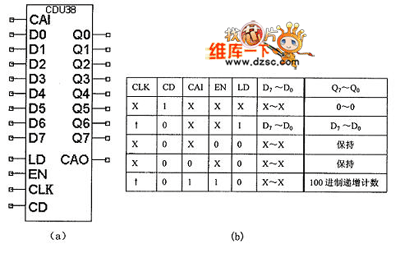

圖2 宏器件CDU38的邏輯符號(a)和功能表
?。玻薄∶胗?jì)數模塊
秒計數器為一60進制遞增計數器,將CDU38的輸出端Q6、Q4、Q3、Q0通過與門2控制置數控制端LD,因?yàn)橹脭?shù)輸入端D7 ̄D0全部接“地”,所以當計數器從0計數至59時,LD端為高電平,為置數做好準備。同時進位輸出CAO(取自LD端)也為高電平,可用做高位計數器的級連信號。當?shù)冢叮皞€(gè)脈沖到來時,計數器置零,實現60進制計數。秒計數器子電路如圖3所示,圖中輸出端Q7 ̄Q0采用總線表示方式,其模塊符號見圖8數字鐘模塊中I-8。

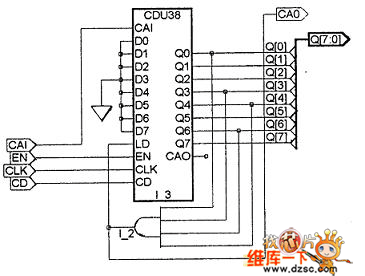

圖3 秒計數器子電路
?。玻病》钟?jì)數模塊
分計數器子電路如圖4所示,其模塊符號見圖8數字鐘模塊中I-7。分計數器也是一個60進制遞增計數器,其構成思路與秒計數器相同,不再贅述。在分計數子電路中為CDU38輸出端配接了兩個輸出高電平有效的BCD7段顯示譯碼子模塊(TTL47GB),可直接驅動7段顯示LED數碼管。輸出高電平有效的BCD7段顯示譯碼子模塊符號與用ABEL—HDL語言編寫的子程序如圖5所示。

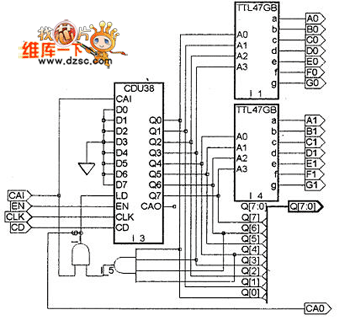

圖4 分計數器子電路

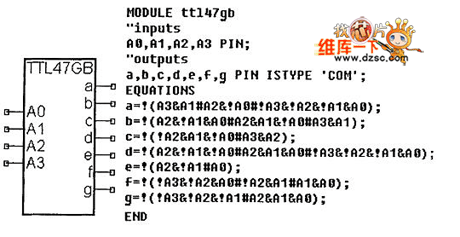

圖5?。拢茫模范物@示譯碼電路模塊符號與子程序
2.3 時計數模塊
時計數器子電路如圖6所示,其模塊符號見圖8數字鐘模塊中I-5。時計數器也是利用CDU38通過“反饋置數”方式構成。采用12小時計時制,Q4、Q1經與門I19和I11接止LD端,計數之間采用同步級連方式,當Q4和Q1為“1”且進位輸入端CAI(接分計數器進位輸出CAO)為高電平,此時對應時間為12時59分59秒,這時CDU38的LD端為高電平,而D7 ̄D1接“地”,D0接高電平,因此在下一個秒脈沖到來之時,時計數器數值為01(分、秒計數器均為00),實現12進制計數。

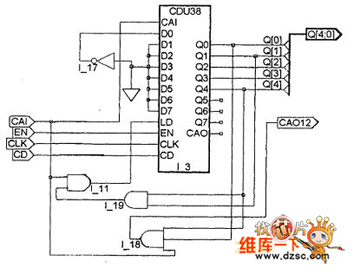

圖6 時計數器子電路
與門I18的作用是當時間為為11時59分59秒時經CAO12端輸出一高電平,用來控制上下午(A/P)的轉換。
?。玻础∩舷挛纾ǎ粒校┺D(zhuǎn)換模塊
圖7為A/P轉換模塊符號與用ABEL-HDL語言編寫的子程序,模塊輸出端A ̄G直接與7段顯示LED數碼管相連,用來顯示A或P。數碼管顯示A?xí)r輸出端AMO為高電平,顯示P時為低電平,用于時間選擇控制。輸入端XZ控制A、P顯示,輸入高電平顯示A,低電平顯示P。MD為滅燈控制,當計時采用24進制時,MD接低電平,A ̄G輸出全部為“0”,實現滅燈。模塊輸入輸出邏輯關系如圖7真值表(truth_table)所示。

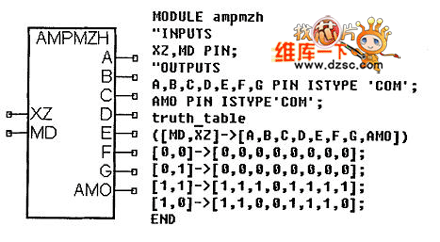

圖7?。粒修D(zhuǎn)換電路的模塊符號與子程序
2.5 數字鐘的組裝
對秒、分、時計數模塊進行組裝后形成的數字鐘子電路如圖8所示,其模塊符號見圖11中I-2。秒、分、時計數器及A/P轉換電路之間采用同步級連方式,秒脈沖同時引入各計數器時鐘輸入端(CLK),利用低位計數器的進位輸出端(CAO)通過或門控制高位計數器計數容許端(CAI)。或門另一輸入端通過加高電平實現校時功能,TF、TS、TAP分別作為分、時、A/P的校對控制端。

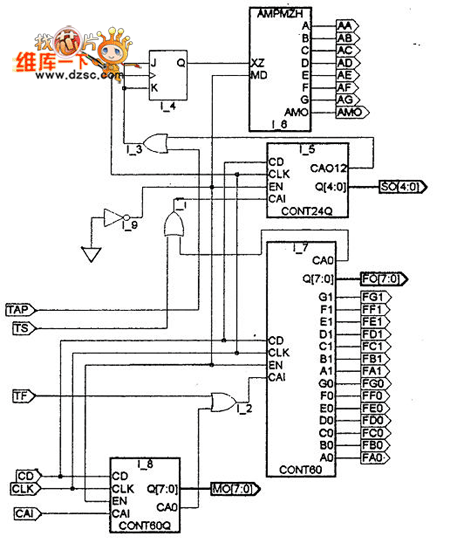

圖8 數字鐘子電路
?。场r(shí)控系統的設計
時控系統由二一十進制譯碼電路、時間選擇矩陣組成。
?。常薄《M(jìn)制譯碼電路
二—十進制譯碼電路采用ABEL-HDL語言編寫而成,其輸入端(A0 ̄A3)接計數器輸出的8421BCD碼,輸出端Y0 ̄Y9各對應一組輸入BCD碼,高電平有效,其電路模塊符號與子程序如圖9所示,用來實現時間選擇。

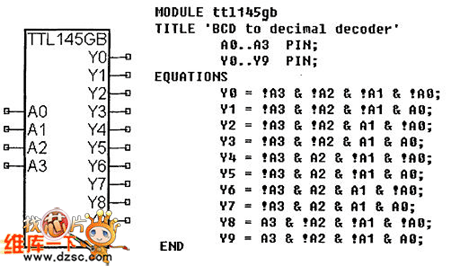

圖9 二—十進制譯碼電路的模塊符號與子程序
?。常病r(shí)間選擇矩陣
時間選擇矩陣子電路如圖10所示,其模塊符號見圖11鐘控系統中I-1。子電路的輸入端FO[7:0]分別接時鐘分計數器輸出端Q7 ̄Q0,SO[4:0]分別接時計數器輸出Q4 ̄Q0,輸入端AM接A/P轉換電路的輸出端AMO,用“1”和“0”狀態來區別上、下午。利用AM配合時、分譯碼器的輸出,經與門進行選擇,可選定24小時內任意時刻(本電路只選擇到分)。圖10中人的時間選擇矩陣是一個學校上下課自動打鈴系統,各與門所選擇的時間如圖所示,與門輸出經或門處理后通過輸出端BSH啟動打鈴系統。

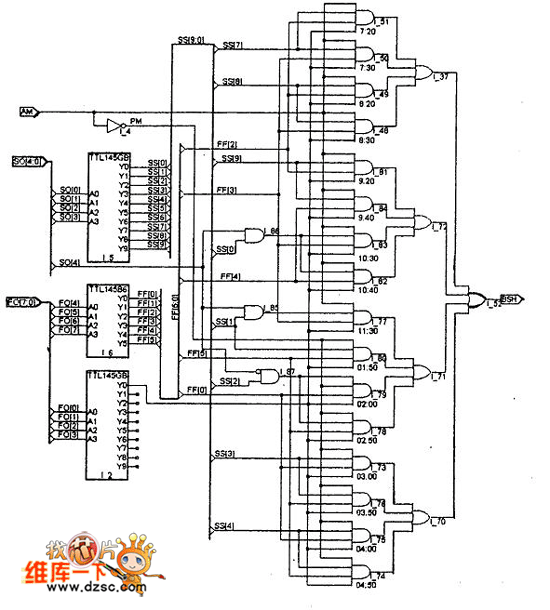

圖10 時間選擇矩陣子電路

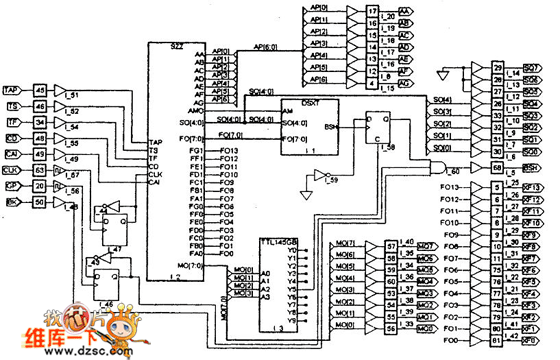

圖11 鐘控系統
?。础?shù)字鐘控系統構成
在ISP Synario?。樱螅簦澹碓韴D編輯窗口中將數字鐘與時間選擇矩陣連接后構成的鐘控系統如圖11所示。將輸入、輸出端定義完畢,對系統進行編譯并形成JED文件,然后到芯片ispLSI1032E-70PLCC84中。
輸入端TAP、TS和TF通過外加高電平實現A/P、時、分校正,CD和CAI通過外加高電平實現清零和計時容許控制。系統由CLK端輸入2Hz脈沖經D觸發器I47分頻,產生秒脈沖供數字計時。由GP端輸入高頻脈沖信號經D觸發器I46分頻在與門I60控制下推動揚聲器發聲。BK端通過輸入高電平選通與門I60實現發聲控制端。輸出端MQ7 ̄MQ0通過兩片74LS48驅動兩只7段顯示數碼管作秒顯示。XF13 ̄XF0直接驅動兩只數碼管作分顯示。SQ7 ̄SQ0通過兩片74LS48驅動兩只數碼管作時顯示。輸出端AA ̄AG驅動一只數碼管做A/P顯示。用BSH端定時輸出高頻脈沖經功放電路驅動揚聲器發聲模擬打鈴。
系統上電后,首先將數字鐘校準,BK端輸入高電平,當選定時刻到來時時間選擇矩陣I1輸出端BSH由低電平上跳為高電平,D觸發器I58輸出高電平,選通與門I60,揚聲器發聲。發生持續時間由二—十進制譯碼I3設定,本系統設定時間為5秒,當發聲時間持續至5秒時,Y5端輸出低電平,關閉與門I60,發聲停止。
5 結束語
以上介紹了利用CPLD器件ispLSI1032E采用在系統編程技術構成數字鐘控系統的基本過程,本系統在東南大學SE-3型ISP數字實驗機上通過仿真實驗,只要設計出印刷電路板即可使該系統成為實際產品。實踐證明,在系統編程技術與新型可編程邏輯器件的結合,可以將一個復雜的數字系統大部分功能在一片CPLD器件內實現,這不僅簡化了數字系統的設計過程,而且大大減少了系統所用器件的數量,提高了系統的可靠性與性價比。
