32 位ARM 嵌入式系統擴展USB 接口設計
出處：davina 發布于：2008-09-02 09:38:30
常用的主機與嵌入式外設的高速通信接口有ＬＰＴ 并行口、ＵＳＢ、１３９４ 及１０／１００Ｍ 以太網等接口。ＲＳ２３２ 不適合高速數據傳送，１３９４ 接口需要專門的適配器接口成本過高，一般較少使用，ＵＳＢ 接口被廣泛用于高、中、低不同速度設備與主機通信，ＵＳＢ２．０ 的速度可達４８０Ｍｂ／ｓ， 可傳送高清晰數字視頻碼流，完全可以替代１３９４ 接口，ＵＳＢ 與以太網接口相比，采用主從結構，有即插即用特性，驅動程序豐富，互操作性好等優點。
?。眨樱拢ǎ眨睿椋觯澹颍螅幔臁。樱澹颍椋幔臁。拢酰?，通用串行總線）接口是１９９４ 年Ｉｎｔｅｌ、Ｍｉｃｒｏｓｏｆｔ 等多家公司聯合推出的計算機外設互連總線協議。ＵＳＢ 接口支持１．５Ｍｂ／ｓ、１２Ｍｂ／ｓ 和４８０Ｍｂ／ｓ 的數據傳輸速率，支持控制、中斷、批量與實時４ 種數據傳輸模式，讓外圍設備可以有彈性的選擇。不管是交換少量或是大量的數據，還是有無時效的限制，都有合適的傳輸類型。ＵＳＢ的實時同步數據傳輸模式適合于高速實時音視頻數據流的傳送。
基于ＡＲＭ（Ａｄｖａｎｃｅｄ ＲＩＳＣ?。停幔悖瑁椋睿澹螅┨幚砥鞯模常病∥磺度胂到y(tǒng)具有極高運算速度和大容量的數據處理能力，常需要設計高速接口與其他設備通信，為此本文討論基于Ｓ３Ｃ４４Ｂ０ＸＡＲＭ７ 處理器的嵌入式統擴展ＵＳＢ 接口（設備端）的技術方案。
?。薄。眨樱隆〗涌谠?/FONT>
?。眨樱拢保薄∫?guī)范將ＵＳＢ 分為５ 部分：控制器、控制器驅動程序、ＵＳＢ 芯片驅動程序、ＵＳＢ設備以及針對不同ＵＳＢ 設備的客戶端驅動程序。
?。ǎ保】刂破鳎ǎ龋铮螅簟。茫铮睿簦颍铮欤欤澹颍┲饕?fù)責執行由控制器驅動程序發出的命令。
?。ǎ玻】刂破黩?qū)動程序（Ｈｏｓｔ?。茫铮睿簦颍铮欤欤澹颉。模颍椋觯澹颍?， 在控制器與ＵＳＢ 設備間建立通信管道（Ｐｉｐｅ）。
?。ǎ常。眨樱隆◎?qū)動程序（ＵＳＢ?。模颍椋觯澹颍?，提供對不同ＵＳＢ 設備及芯片的支持。
?。ǎ矗。眨樱隆≡O(shè)備（ＵＳＢ Ｄｅｖｉｃｅ）， 有兩類ＵＳＢ 設備：一類稱為功能設備（Ｆｕｎｃｔｉｏｎ），另一類是稱為ＵＳＢ 集線器（ＨＵＢ），可以連接多個ＵＳＢ 設備。
?。ǎ担。眨樱隆≡O(shè)備驅動程序（Ｃｌｉｅｎｔ?。模颍椋觯澹颉。樱铮妫簦鳎幔颍澹┘疤囟☉?yīng)用程序。
主控制器的驅動軟件由操作系統支持，ＵＳＢ 設備開發人員一般只需編寫客戶驅動程序，實現特定功能，設備端所有功能軟件需要全面設計。
?。眨樱隆〉乃姆N數據傳輸模式分別是：控制型傳輸、中斷型傳輸、批量型傳輸、實時型傳輸。種在缺省通道中傳輸ＵＳＢ 接口本身的配置等控制信息，后面三種用于功能部件傳輸數據。中斷型用于鍵盤等的異步輸入輸出少量數據傳輸，批量傳輸主要用于象硬盤等塊設備的數據傳輸，在中斷和批量的傳輸過程中要傳遞交互握手信號，確保數據準確無誤。
實時傳輸對帶寬有嚴格要求，但允許有一定誤碼，省去了交互握手信號的傳遞，常用于音視頻碼流數據傳輸。四種類型數據都按帶寬要求分配在１ｍｓ 一幀的數據幀內進行傳輸，ＵＳＢ１．０ 實時傳輸可得到的帶寬１０．２４Ｍｂｐｓ。
?。病∏度胧较到y(tǒng)ＵＳＢ 接口設計
要滿足高性能ＡＲＭ嵌入式系統的要求，擴展ＵＳＢ接口必須選擇高性能ＵＳＢ控制器芯片，Ｐｈｉｌｉｐｓ公司的ＰＤＩＳＵＢＤ１２?。眨樱缕骷?，是與微處理器配合使用的高性能ＵＳＢ接口器件，性價比很高。ＰＤＩＵＳＢＤ１２主要特性有：
?。ǎ保》希眨樱隆。保薄〖夹g(shù)規范；
?。ǎ玻。眨樱驴刂破鞑⑿薪涌谂c處理器間的數據傳輸速度高達２Ｍ 字節／秒；
（３） 在批量模式和同步模式下均可實現１Ｍ 字節／秒的數據傳輸速率；
?。ǎ矗〖闪耍疲桑疲洗鎯?chǔ)收發器，支持ＤＭＡ 操作；
?。ǎ担?nèi)置時鐘倍頻ＰＬＬ電路，可編程時鐘頻率輸出；
?。ǎ叮《嘀袛嗄Ｊ綄?shí)現批量和同步傳輸；

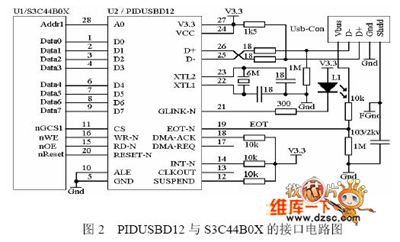

采用ＰＤＩＵＳＢＤ１２ ＵＳＢ標準組件與Ｓ３Ｃ４４Ｂ０Ｘ接口，減小了開發的時間、風險以及費用，是快捷、經濟的方法實現ＡＲＭ嵌入式系統擴展ＵＳＢ的解決方案之一。ＰＤＩＵＳＢＤ１２與Ｓ３Ｃ４４Ｂ０Ｘ?。粒遥停诽幚砥鞯碾娐穲D見圖２。因ＡＲＭ７用存儲器影射方法擴展Ｉ／Ｏ接口，一般按１６ｂｉｔ方式尋址，所以Ｕ２的Ａ０連到Ｕ１的Ａｄｄｒ１引腳， 片選信號ｎＧＣＳ１的基地址是０ｘ０２００＿００００。
?。场。粒遥汀《耍眨樱隆≡O(shè)備程序

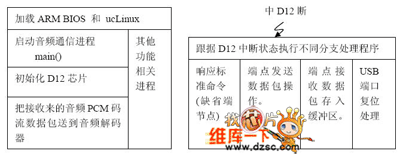

設備端程序主要完成：ＡＲＭ?。拢桑希印『停酰悖蹋椋睿酰〉募虞d、啟動通信進程、ＵＳＢ 控制器初始化、響應主控制器標準ＰｎＰ 及其他命令、建立ＵＳＢ 端點（Ｅｎｄ ｐｏｉｎｔ）邏輯通道、數據傳輸操作等功能，圖３ 是基于ＡＲＭ 的ＵＳＢ 設備與ＰＣ 間音頻通信的程序功能結構圖。
操作ＵＳＢ 芯片的接口函數的宏定義為：
ｔｙｐｅｄｅｆ?。酰睿螅椋纾睿澹洹。螅瑁铮颍簟。椋睿簟。眨保丁。?/FONT>
?。＃洌澹妫椋睿濉。穑模保玻撸茫停摹。ā。ā。眨保丁。。埃埃玻埃埃埃埃埃病。。赶颍模保病∶罴拇嫫髦羔?/FONT>
?。＃洌澹妫椋睿濉。穑模保玻撸模粒浴。ā。ā。眨保丁。。埃埃玻埃埃埃埃埃啊。。赶颍模保病?shù)據寄存器指針
?。＃洌澹妫椋睿濉。模保玻祝颍椋簦澹茫恚洌ā。洌幔簦帷。。ǎ稹。模保玻撸茫停摹。健。ǎ眨保叮ǎ洌幔簦幔。Α。埃妫妗。?/FONT>
?。＃洌澹妫椋睿濉。模保玻祝颍椋簦澹模幔簦幔ā。洌幔簦帷。。ǎ。穑模保玻撸模粒浴。健。ǎ眨保叮ǎ洌幔簦幔。Α。埃妫妗。?/FONT>
＃ｄｅｆｉｎｅ?。模保玻遥澹幔洌模幔簦幔ǎ。ǎ。穑模保玻撸模粒浴。Α。埃妫妗。?/FONT>
４ 音頻碼流ＵＳＢ 設備驅動程序
?。祝椋睿洌铮鳎螅玻埃埃啊≈懈鞣NＵＳＢ 設備客戶驅動程序結構框架基本相同，可以從Ｗｉｎｄｏｗｓ２０００ＤＤＫ 中獲得ＵＳＢ 設備驅動程序范例代碼，對范例代碼作少量修改就可以滿足特定功能需要。圖１ 顯示了驅動程序各層間的數據傳遞關系，底層ＵＳＢ 主控制器驅動程序（ＵＳＢ?。龋铮螅簟。模颍椋觯澹颍┯刹僮飨到y(tǒng)提供支持，設備驅動程序只需要對ＵＳＢ?。龋铮螅簟。模颍椋觯澹颉∩蟼鞯模桑稀?shù)據包ＩＲＰ 作出響應，并把要輸出數據以ＩＲＰ 形式下傳給ＵＳＢ Ｈｏｓｔ?。模颍椋觯澹颉〖纯伞?/FONT>
在ＩＳＯ（實時型）模式下傳輸音頻碼流，ＵＳＢ 客戶程序除了ＷＤＭ（Ｗｉｎｄｏｗｓ?。模颍椋觯澹颉。停铮洌澹欤?qū)動常規處理外，必須計算好帶寬，并為驅動程序在非分頁存儲區內分配好環行緩沖區（Ｒｉｎｇｂｕｆｆｅｒ），以便ＵＳＢ 主控制器可以不間斷輸出實時數據。ＲｉｎｇＢｕｆｆｅｒ 的大小按下式
計算：
每幀字節數 × 每緩沖幀數 × 緩沖區數?。?/FONT>
每傳完一緩沖區，ＵＳＢ Ｈｏｓｔ?。模颍椋觯澹颉』卣{(diào)（ＣａｌｌＢａｃｋ）客戶驅動程序，ＵＳＢ 帶寬按每１ｍｓ 傳送１ 幀數據來分配，要實現８ｋＨｚ 采樣頻率、８ｂｉｔｓ 編碼的音頻ＰＣＭ 碼流傳輸，幀數據包大小必須設為８Ｂｙｔｅｓ，若設置４ 個緩沖區交替工作，每緩沖區分２０ 幀傳送， 則ＲｉｎｇＢｕｆｆｅｒ 的大小為６４０Ｂｙｔｅｓ，那么ＵＳＢ 主控制器每２０ｍｓ 的頻率中斷回調客戶驅動程序是合適的。
驅動程序通過ＩｏＳｅｔＣｏｍｐｌｅｔｉｏｎＲｏｕｔｉｎｅ（）函數給每個ＩＲＰ 設置回調函數入口地址，每完成一個ＩＲＰ 緩沖區數據傳送操作，回調該地址指向的函數，以便把下一緩沖包數據壓入到ＩＲＰ 棧，直到全部數據流傳送完畢或人為終止傳送。
?。怠〗Y(jié)束語
擴展ＵＳＢ 接口，大幅提升了３２ 位ＡＲＭ 嵌入式系統數據通信的吞吐能力，有即插即用特性和多種數據傳輸模式，方案適合于嵌入式系統的多種應用。文章具體闡述了方案硬件、軟件設計的關鍵問題，并討論了如何分配ＵＳＢ 總線帶寬，實現恒速音頻ＰＣＭ 碼流傳送，實驗結果表明該方案能流暢地接收Ｗｉｎｄｏｗｓ２０００ 通過ＵＳＢ 接口輸出話音編碼信號，方案可行，具有較高參考價值。
