文氏電橋振蕩器實驗內容
出處：wufeng_495 發布于：2008-09-18 10:15:08

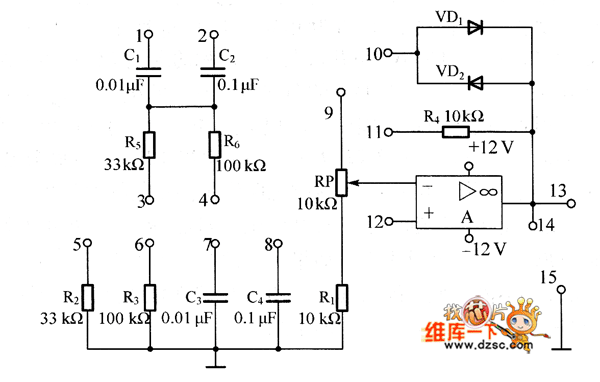

1．把如圖所示的實驗電路板插裝在ACL—I型模擬電路實驗箱上。
2．本實驗電路板共提供了四種不同的RC串并聯方式供選擇。實驗者可選其中的一種連線。注意電阻、電容的選取必須使兩個阻值容值相等。
3．在不接入二極管的情況下調節負反饋電位器RP，使電路起振，并使輸出的上下半波產生飽和（平頂）失真。然后，再調節RP，使失真剛好消失，得到不失真的正弦信號。 ｜
4．描下失真及不失真波形，并在示波器屏幕上讀出波形的峰一峰值和周期，標注在波形圖中，再據此計算出波形有效值和頻率。把上述測量結果記入表中。
5．在得到不失真輸出波形的情況下，斷開負反饋（即讓9端懸空），觀察波形，并記錄波形及各項數據。
6．接入穩幅二極管VD1，VD2，再調節RP，使輸出波形為不失真的正弦波。觀察波形的穩定情況，并與不接入穩幅工極管的情況進行比較。
7．換另三組R1,R2,C1,C2的值，觀察正弦波輸出信號的頻率變化。

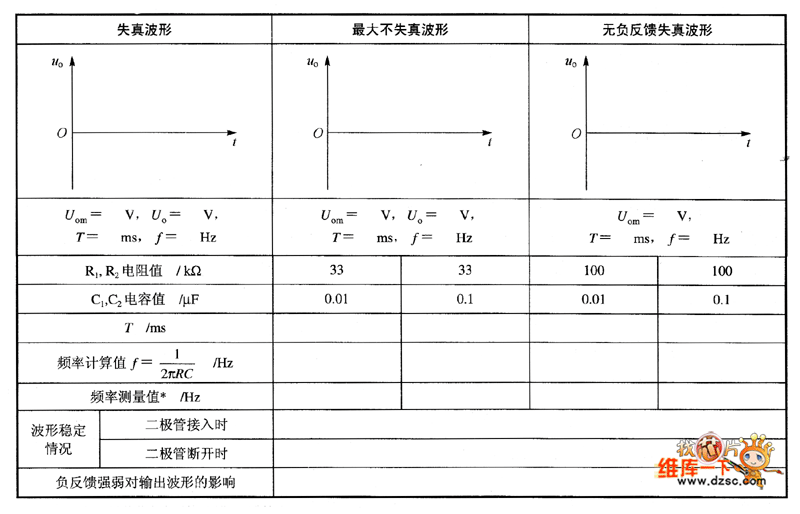

表3 RC振蕩電路的實驗結果
