(1)先判斷基極及管子類型(PNP型和NPN型)

　　測試時將數字萬用表放在測電阻擋，用紅表筆與任意管腳相接，黑表筆分別與另外兩個管腳相接，測量其阻值。如果阻值均趨于無窮大，則應把紅表筆所接的管腳調換一個，再用以上方法測試。如果測量有阻值，則紅筆所接就是基極，而且確定三極管為NPN型。反之，若用黑表筆固定接觸某一管腳而用紅表筆分別與兩個管腳相接，則當測得兩者都有阻值時，為PNP型管子。黑表筆所接是基極。

　　(2)判斷集電極和發射極

　　以NPN型管為例，用數字萬用表進行測量。把紅表筆接到假設的集電極c上，黑表筆接到假設的發射極e上，并且用手握住b極和c極(b極和c極不能直接接觸)，通過人體，相當于在b，c之問接入偏置電阻。讀出萬用表所示c，c間的電阻值，然后將紅、黑表筆反接重測。若次電阻比第二次電阻小(第二次阻值接近于無窮大)，說明原假設成立，即紅表筆所接的是集電極c，黑表筆接的是發射極e。如圖9所示，用數字萬用表進行測量。

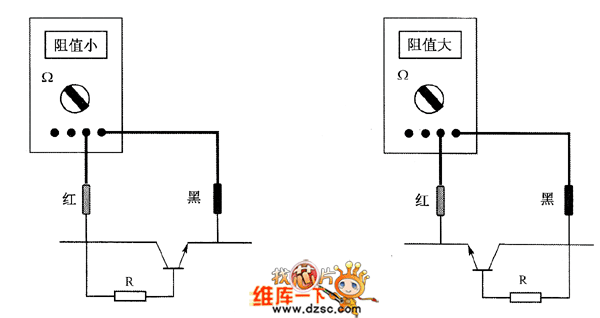

　　                                                                 9 三極管集電極、發射極的判斷方法

　　還可以用數字萬用表測三極管放大倍數擋進行測量。將數字萬用表置于測三極管放大倍數擋，被測三極管插入測量孔內，如果有放大倍數，則可清晰地判斷三極管為何種類型。如果沒有放大倍數，則說明被測三極管插入的位置不對，三極管的極性判斷有誤。

　　(3)三極管性能簡單測試

　　以NPN型為例，將基極b開路，測量c，c極間的電阻。數字萬用表紅表筆接發射機，黑表筆接集電極，若阻值較高趨于無窮大，則說明穿透電流較小，管子能正常工作；若c，e極間有阻值，則穿透電流大，受溫度影響大，工作不穩定。在技術指標要求高的電路中，不能使用這種管子。若測得阻值近似為0，則表明管子已被擊穿。

　　在集電極c和基極b之間接入100 kΩ的電阻器R_b,，接入前后兩次發射極和基電極之間的電阻。萬用表紅表筆接發射極，黑表筆接集電極，電阻值相差越大，則說明直流放大系數越高。
