二極管的簡易測試
出處:liudewei 發布于:2008-09-18 09:11:39
(1)判斷二極管的好壞
判斷二極管的好壞常用的方法是測試二極管的正、反向電阻,然后加以判斷。正向電阻越小越好,反向電阻越大越好,即二者相差越大越好。一般正向電阻阻值為幾百歐或幾百千歐,反向電阻阻值為幾百兆歐或無窮大,這樣的二極管是好的。如果正、反向電阻都為無窮大,則表示內部斷線。如果正、反向電阻都為零,則表示PN結擊穿或短路,說明二極管是壞的。如果正、反向電阻一樣大,則這樣的二極管也是壞的。
二極管的正向?qū)▔航狄话阍?.7 V左右(發光二極管的正向壓降為1.5 V~2.3 V),可用數字萬用表測二極管擋進行測量,以判斷其好壞。
(2)判斷二極管的正極和負極
通過測量二極管的正、反向電阻,能判斷管子的正負極。當使用數字萬用表測得正向電阻時(阻值為幾百歐或幾百干歐),紅表筆接的是管子的正極,黑表筆接的是管子的負極。當測得反向電阻時(阻值為幾百兆歐或無窮大),黑表筆接的是正極,紅表筆接的是負極。
由于二極管是非線性元件,當用不同倍率的歐姆擋或不同靈敏度的萬用表進行測試時,所得的數據是不同的,但是正反向電阻相差幾百倍這一原則是不變的。如圖15用數字萬用表進行二極管正、反向電阻的測量。

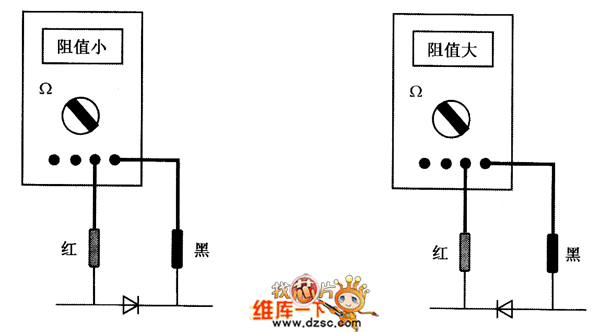

圖3 測電阻大小判斷二極管極性
