CoolRunner-II器件發送器模塊設計
出處：藍色魅力 發布于：2008-09-17 16:07:12
發送模塊框圖如圖2所示，其中包括DISPLAY_COUNT、SHIFT_ENABLE和SHIFT_OUT共3個邏輯模塊。這3個模塊都將在頂層模塊TX_MODULE中例化。

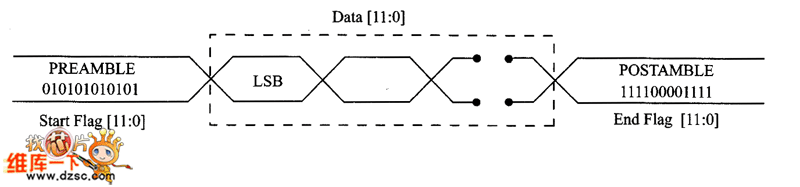

如圖1 收發器通信協議

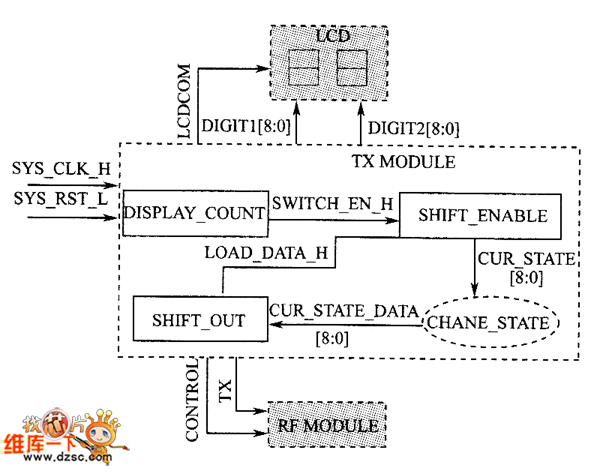

圖2 發送模塊框圖
DISPLAY_COUNT模塊控制LCD公用線LCDCOM，同時每個顯示狀態之間的時間間隔也是由此模塊控制的，顯示狀態決定了LCD的顯示信息。需要切換顯示狀態時，SWITCH_EN_H信號變?yōu)楦唠娖?，此信?hào)告訴SHIFT_ENABLE模塊輸出下一個狀態CUR_STATE給CHANGE_STATE查找表。此后LOAD_DATA_H變?yōu)楦唠娖?，告訴SHIFT_OUT模塊裝入CHANGE_STATE查表結果。
LOAD_DATA_H信號重復4次有效，即數據將被發送4次。當SHIFT_OUT模塊檢測到LOAD_DATA_H為高時，就會裝入當前狀態所對應的數據，并附加上前同步和后同步序列移位輸出到RF模塊。
發送模塊包括3個查找表，即CHANGE_STATE、RX_SYMBOLIZE和BINTSEG。CHANGE_STATE狀態根據SHIFT_ENABLE信號來改變當前狀態，選定待發送的數據給發送模塊TX_MODULE；RX_SYMBOLIZE用來將6位輸入數據編碼為4位數；BINTSEG再將此4位數據轉換為可用于LCD顯示的8位數，此流程如圖3所示。

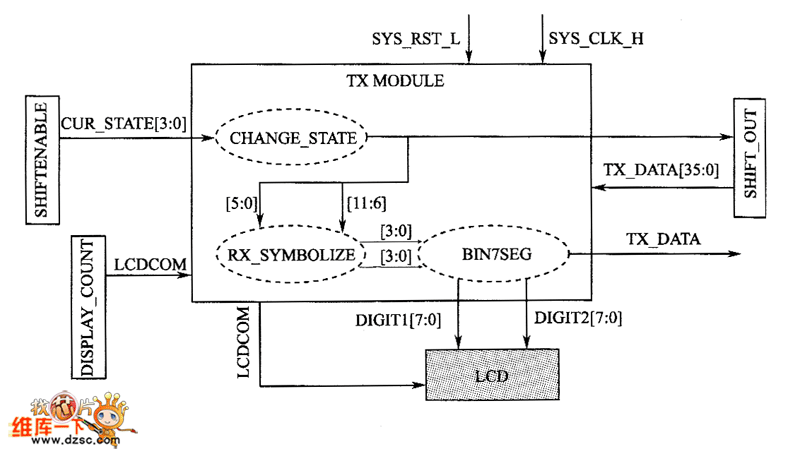

如圖3 發送模塊信號流程
