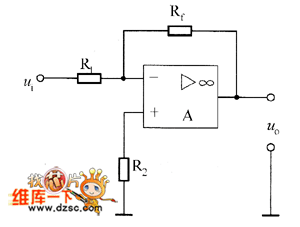

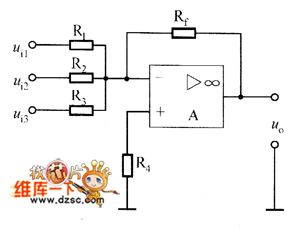

圖１　反相比例運算電路　　　　　　　　　　　　　　　　　　圖３　反相加法器

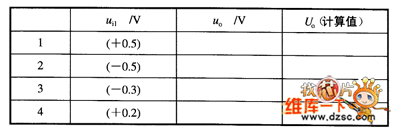

　?。?）調節電位器RP₁，選取表格中所給四組輸入電壓值，測量輸出電壓伢。（注意，u₀應在±12V以內，以避免運算放大器進入飽和狀態）并填入表一中，然后與理論計算值進行比較，看是否滿足比例關系。
　　2，反相加法器電路
　?。?）按圖3在如圖2所示的實驗板上連線。取R₁＝R₂＝R₄＝R_f＝10kΩ。

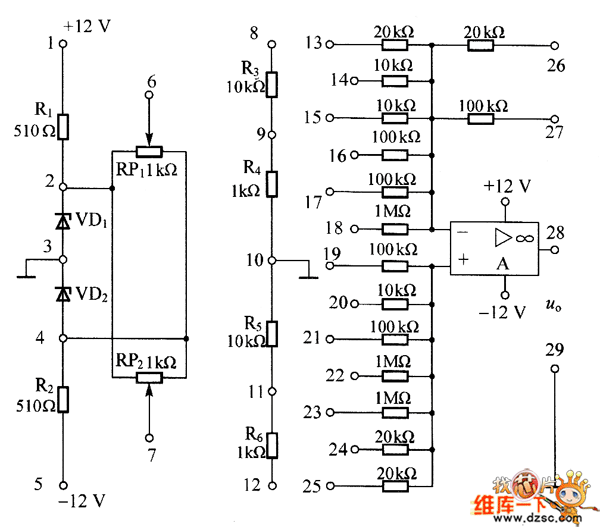

圖２　運算放大器實驗板電路圖

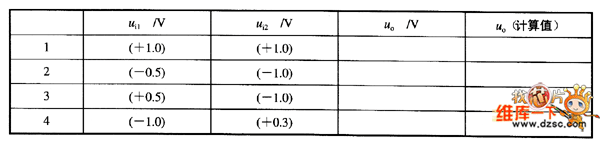

　?。?）調節電位器RP₁，RP₂，選取表格屮所給四組輸入電壓值，測量輸出電壓仍。（注意，u_o應在±12 V以內，避免運算放大器進入飽和）并填入表二中，然后與理論計算值進行比較，看是否滿足按比例相加的關系.
　　3．差動放大器電路（減法器）
　?。?）按圖4在實驗板上連線。取R₁＝R₂＝R₃＝R_f＝100kΩ。

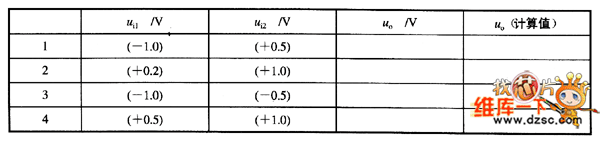

　?。?）調節RP₁，RP₂，選取表格中所給四組輸入電壓值，測量u。并填入三中,然后與理論計算值比較，看是否滿足減法關系。
