電感器的分類
出處:jnlmy 發布于:2008-09-17 14:09:35
電感器通常分為兩大類,一類是應用自感作用的電感線圈,另一類是應用互感作用的變壓器。下面介紹一下它們各自的分類情況。
(1)電感線圈的分類
電感線圈是根據電磁感應原理制成的器件。它的用途極為廣泛,如LO濾波器、調諧放大器或振蕩器中的諧振回路、均衡電路、去耦電路等。電感線圈用符號L表示。若按電感線圈圈心來分,則有空心線圈和帶磁心的線圈;若按繞制方式來分,則有單層線圈、多層線圈、蜂房線圈等;若按電感量變化情況來分,則有固定電感線圈和微調電感線圈等。
(2)變壓器的分類
變壓器是利用兩個繞組的互感原理來傳遞交流電信號和電能,同時能起到變換前后級阻抗的作用。按變壓器的鐵心和線圈結構來分,有心式變壓器和殼式變壓器等(大功率變壓器常采用心式結構,小功率變壓器常采用殼式結構);按變壓器的使用頻率來分,有高頻變壓器、中頻變壓器和低頻變壓器。

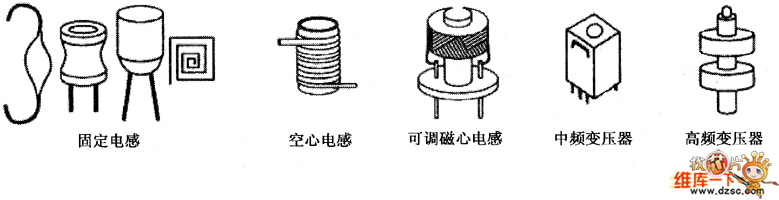

常見的電感器如圖11所示。

圖11 常見電感器

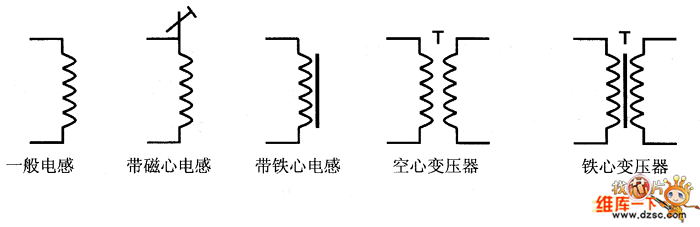

電感電路符號,如圖12所示。

圖12 電感電路符號
