電阻器
出處:lebetken 發布于:2008-09-17 11:24:40
電阻器簡稱電阻,在電子產品中是一種必不可少的電子元件c它的種類繁多,形狀各異,功率也不同,在電路中用來限流、分流、分壓等。
1,電阻的種類
電阻可分為固定電阻和可變電阻兩大類。固定電阻的電阻值是固定不變的,阻值的大小就是它的標稱值,固定電阻器常用字母“R”表示。固定電阻的種類比較多,分類如下:
(1)按制作材料分類
電阻按材料分類有線繞型電阻、薄膜型電阻、合成型電阻等。
(2)按用途分類
電阻按照用途分類有精密電阻、高頻電阻、大功率電阻、熔斷電阻、熱敏電阻、光敏電阻、壓敏電阻等。
(3)按外形分類
電阻按外形分類可分為圓柱形電阻、管形電阻、方形電阻、片狀形電阻。

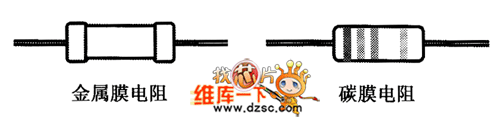

常見電阻的外形,如圖1所示。

圖1 常用電阻外形

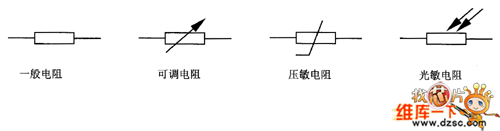

電路符號如圖2所示。

圖2 電阻電路符號
2,電阻的主要參數
(1)標稱電阻值
電阻的國際單位是歐[姆],用Ω表示。除歐姆外,還有kΩ(千歐)和MΩ(兆歐)。它們的換算關系是:I MΩ=l×to' kΩ,I kΩ=l×to'Ω。
l標稱阻值是指電阻表面所標示的阻值。除特殊定做以外,其阻值范圍應符合國標規定的阻值系列。目前,電阻標稱阻值有三大系列:E6,E12,E24,其中E24系列,先將其列于表7-i中。可根據表⒎1中所列標稱值乘以to'(Ⅳ為整數)表示實際的電阻值,例如,標稱值2,4可表示為2.4Ω,24Ω,240Ω,2.4 kQ,240 kΩ,2.4 MΩ,24 MΩ,240 MΩ等實際電阻值。往往標稱阻值和它的實際阻值不完全相符,有的阻值大∵些,有的阻值小一些。電阻的實際阻值和標稱阻值的偏差,除以標稱阻值所得的百分?jǐn)?shù),稱為電阻的允許誤差。常用電阻允許誤差的等級有1級(±5%)、Ⅱ級(±10%)、Ⅲ級(±⒛%)。誤差為±2 '、±I %、±0,5%的電阻稱為精密電阻。誤差越小,電阻越高。

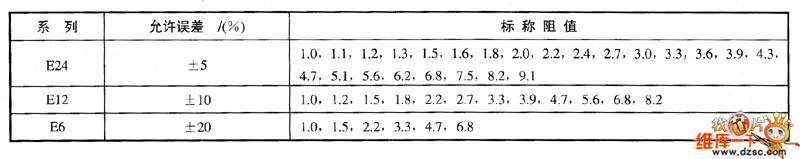

表1 電阻標稱值系列
(2)額定功率
額定功率是指電阻在規定環境條件下長期連續I作所允許消耗的功率。電阻的額定功率也有標稱值,常用的有1/8 W,l/4 W,In w,I W,2 W,3 W,5 W,10 \7{,20 W等。在電路圖中,常用圖3所示的符號來表示電阻的標稱功率。選用電阻的時候,要留一定的余量,選標稱功率比實際消耗的功率大一些的電阻。比如,實際負荷為1/4 W,可以選用l/2 W的電阻;實際負荷為3 W,可以選用5 W的電阻。電阻的額定功率與體積大小有關,電阻的體積越大,額定功率數值也越大。2 W以下的電阻以自身體積大小表示功率值。

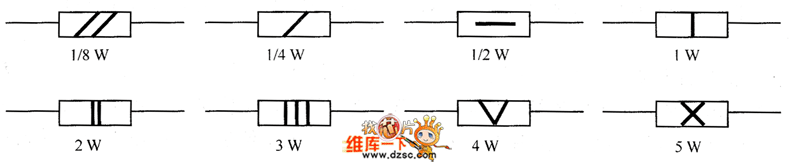

圖3 電阻的功率表示
