輸出偏移約束
出處:ctq5207 發布于:2008-09-16 15:33:58

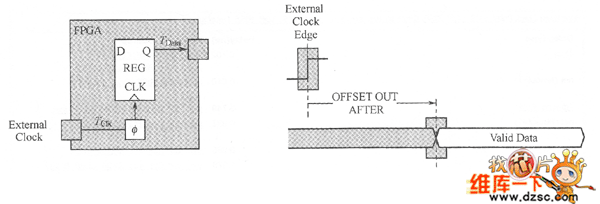

圖1 輸出偏移約束示意
圖中的SYS_Clk泌須是FPGA引腳上的時鐘, 不能用內部時鐘來做輸出偏移約束.在Timing Analyzer 中會得到圖2所示的。其中,灰色顯示的部分“Minimum allowable offset is 5.993ns.”就是在這咱約束下,當前設能夠取得的輸出偏移。也就是說對于當前的布局布線結果、從時鐘有效沿到達FRGA時鐘輸入引腳上開始,到數據出現在FPGA 輸出引腳上的時間是5.993ns。如果單擊Slack;2.007ns鏈接,會彈出一個窗口顯示計算Slack的公式。中也有關于Clock Uncertainty 的計算表格中,其中Phase Effor值代表了DCM前后的時鐘偏左。

圖2 輸出偏移約束時序分析示意

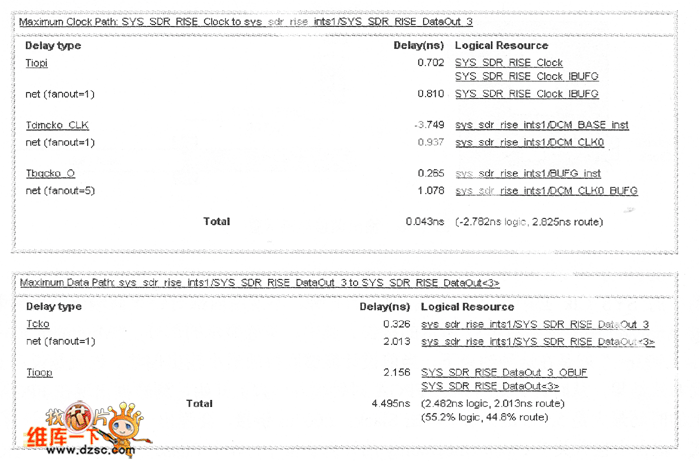

在時序中還列出了吏具體的時鐘和數據路徑分析及關鍵路徑,如3所示。

圖3 更具體的時鐘和數據路徑分析及關鍵路徑
