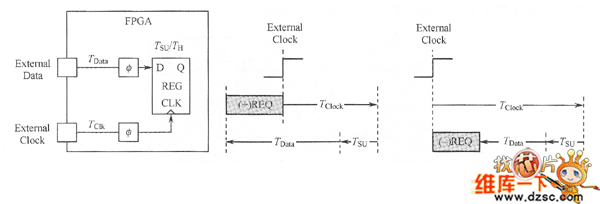

首先看看對輸入引腳的建立和保持時間要求，圖1所示的模型給出了一個包含數據和時鐘路徑的輸入電路的例子。圖中帶方框的相位符號表示路徑中可能包含延時或相位調整電路，如IDELAY和DCM等。

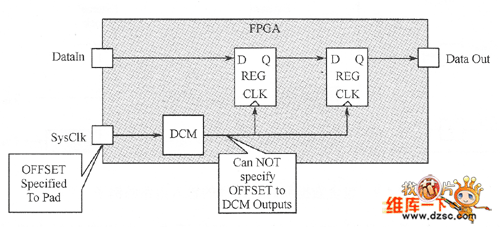

　　圖1 包含數據和時鐘路徑的輸入電路的例子

　　建立時間（Setup）的要求是對FPGA輸入引腳的要求，它代表時鐘和數據之間在引腳上的關系?！罢钡慕r(shí)間要求表示數據必須在時鐘到達FPGA引腳之前到達FPGA；“負”的建立時間要求表示數據可以在時鐘到達FPGA引腳之后到達FPGA。在時鐘路徑中使用DOM或PLL時這種情況是可能的。

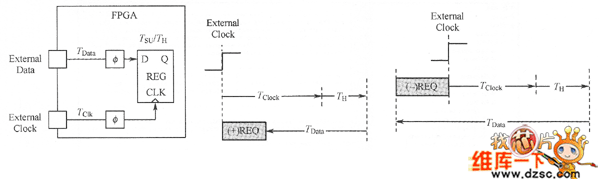

　　類似地，輸入保持時間（Hold）要求也是對FPGA引腳的要求，“正”的保持時間要求表示在時鐘到達FPGA引腳之后數據必須仍然在FPGA引腳上保持：“負”的保持時間要求表示在時鐘到達FPGA引腳之前數據就可以在FPGA引腳上終止，如圖2所示。在數據路徑中調整內部延時時這種情況是可能的。

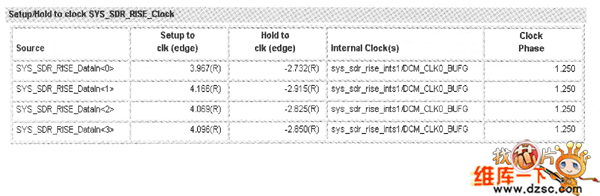

　　建立和保持時間要求會在時序分析的datasheet部分詳細列出，如圖3所示。

　　從圖中所示的中可看出，在當前的實現結果（即布局布線結果）下，輸入數據和時鐘在FPGA引腳上的時序關系必須滿足中的要求才能保證內部輸入寄存器正確采到數據。這個表格適合用來做系統同步分析，因?yàn)镻CB板設計者需要知道針對FPGA引腳的建立保持時間。
