1．全局時鐘樹和全局時鐘緩沖器

　　全局時鐘網絡是一個很長且扇出也很大的網絡，所以一定不是短的路徑。它會有相對較大的延時，其優點在于Skew很小。即通過全局時鐘網絡到FPGA內部的各種資源時，時鐘沿同時到達。這樣對于一個同步的系統，時序的計算和分析會很容易。

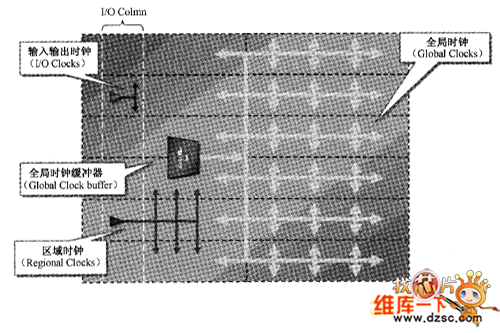

　　FPGA的全局時鐘路徑需要專用時鐘驅動器，如圖1中的全局時鐘緩沖器Global Clockbuffer(BUFG)，時鐘信號只有經過BUFG之后才可以驅動全局時鐘網絡。

　　BUFG的例化請參考Xilinx的ISE設計工具內包含的《器件庫指南》。這里需要指出的是IBUFG和BUFG不同，IBUFG是全局時鐘的引腳的緩沖器，是和其他普通管腳的IBUF對應的；而BUFG是內部的全局時鐘的緩沖器。

　　2．?dāng)?shù)字時鐘管理器(DCM)和模擬鎖相環(PLL)

　　DOM和PLL都可以用來做頻率合成和相位調整，目前在Xilinx高端的Virtex-5中才有PLL，DOM是一直都存在于Xilinx高低端的FPGA中的。

　　(1)DOM和PLL都有其工作的時鐘頻率的范圍，應參考具體器件的手冊決定是否可以采

　　用DOM和PLL。

　　(2)注意DOM的phase shift為所有的DOM的輸出均增加一定的相位偏移。

　　(3)DOM及PLL的級聯，無論采用何種級聯方式，注意復位電路的設計，原則就是要在DOM或PLL的輸入時鐘穩定之后給出該DOM或PLL的復位脈沖。

　　3．片內時鐘設計時需注意的幾個方面

　　(1)所有的時鐘盡量都要使用全局的時鐘樹資源，如果全局時鐘資源不夠，需要用到長線資源或本地走線資源的話，多留意時序中的clock skew，注意保持時間(hold time)問題。

　　(2)通常情況下盡量使用內部的DCM及PLL等來產生各種頻率的時鐘，避免使用內部邏輯生成的時鐘，因?yàn)樗鼈兛赡芤鹪O(shè)計中的功能和時序問題。由組合邏輯產生的時鐘會引入毛刺造成功能問題，而引入的延遲則會導致時序問題。如果用組合邏輯的輸出作為時鐘信號或異步復位信號，那么在設計中就會出現毛刺。在同步設計中，寄存器輸入數據的毛刺是很正常的，對設計沒有什么影響。然而時鐘輸入（或寄存器異步輸入）上的毛刺或脈沖則會導致嚴重的后果，窄毛刺可能違反了寄存器的脈沖寬帶要求。如果當毛刺到達時鐘輸入時寄存器的輸入數據正在變化，則無法滿足建立和保持時序要求。即使設計沒有違反時序需求，寄存器輸出也可能會出現變化，造成設計中其他部分的功能不正常。用于生成內部時鐘的組合邏輯也會增加時鐘線的延遲，在一些設計中時鐘線上的邏輯延遲可能會造成時鐘偏移大于兩個寄存器之間的數據通道的長度，從而造成hold time違反的問題。

　　如果一定需要由內部邏輯來生成時鐘信號的話，必須采用寄存器輸出。同時為了減小時鐘域上的時鐘偏移，應把生成的時鐘指定到FPGA一個高扇出和低Skew的時鐘分配樹上，即為該輸出信號分配全局時鐘緩沖器(BUFG)或第2全局時鐘資源來實現。

　　(3)在邏輯設計時經常將主時鐘分頻，以產生所需的各種頻率的時鐘信號。對這種需求，建議一定要采用DOM或PLL，以保證時鐘信號的穩定。如果采用邏輯來實現分頻器，則一定要采用同步寄存器來實現。

　　(4)在FPGA設計中選擇時鐘信號時，如果器件中存在BUFGMUX緩沖器，一定采用BUFGMUX來實現，這樣可以避免產生時鐘信號的毛刺；對于沒有BUFGMUX的器件，需要采用同步和復位控制電路來實現，避免毛刺產生。
