XMD(Xilinx Microprocessor Debugger)可以加快軟件程序的調試，它可以調試一塊實際的硬件板上的程序或在ISS(指令仿真器)上運行的程序｀設計的調試模型如下圖所示。

　　XMD一般不單獨運行，而需要與其他工具一起使用(如另一個圖形用戶界面程序)。XMD通過一個到DUT(Device Under Test)的JTAG連接連到目標處理器，中間的通信與控制通過TCP/IP協議來完成。根椐系統及其配置不同，如在MicroBlaze這個例子中，可以選擇UART或MDM(Microprocessor Debug Module)。XNm從DUT中向GUI(SDK)傳遞相關的信息，當然也可以控制來自SDK的控制命令。

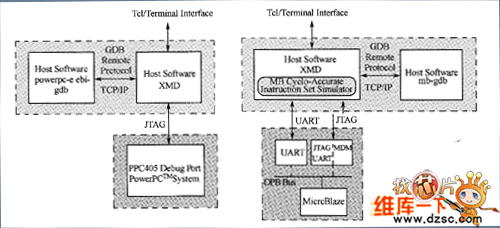

　　圖 設計的調試模型

　　SDK提供了一個集成環境，可以無縫地調試目標板，MicroBlaze與PPC的ELF文件都可以在SDK中調試。SDK中的軟件調試器可以讓程序監視程序的執行過程，可以使用啟動、停止及暫停操作來控制調試過程，還可以查看內存及變量的內容。
