使用驅動功率MOSFET柵極的專用IC
出處：h218 發布于：2008-09-11 13:50:13
到目前為止的實驗，如果只從響應特性上看，功率MOSFET的驅動都落在了如何使用晶體管互補推挽電路上，這里也可使用盒式的電路IC。
圖1是功率MOSFET的門驅動用IC為EL7212C(圖2)的例子，如果使用這樣的IC，則很容易實現高速開關．輸
出電路是MOSFET的推挽形式，可取出大的峰值輸出電流．

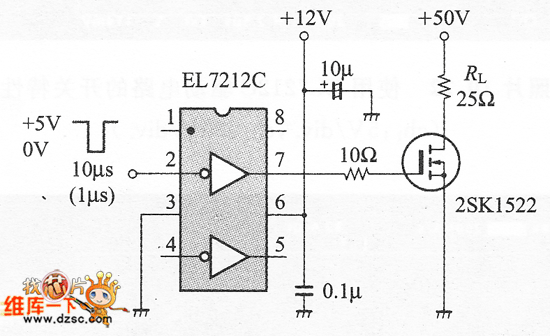

圖1 由專用IC組成的功率MOSFET驅動

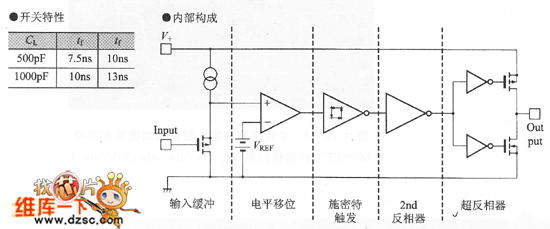

圖2 由功率MOSFET驅動EL7212C的構成
圖3是使用EL7212C的電路的開關波形?？梢哉f(shuō)其具有優越的特性，擴大到250ns/p，的圖形如圖4所示。ch1是脈沖振蕩器的輸出波形，ch2是2SK1522的漏極波形。導通延遲時間極小，關閉延遲時間變?yōu)槁孕∮?50ns。

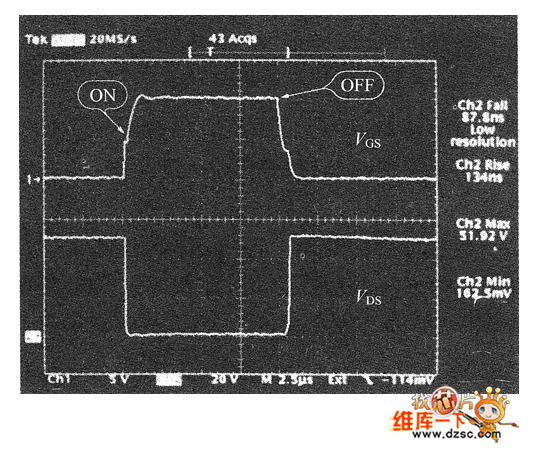

圖3 使用EL7212C驅動電路的開關特性

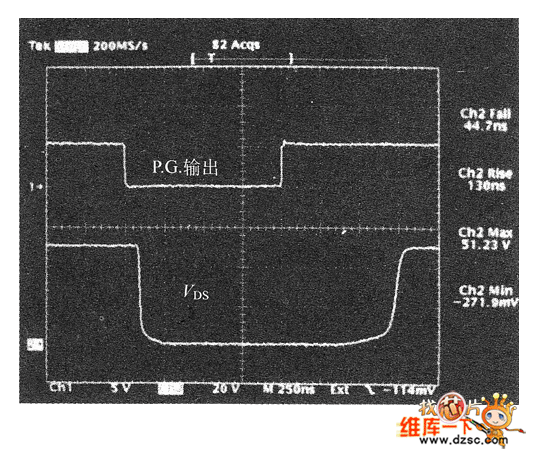

圖4 實驗用脈沖發生器的輸出波形和功率MOSFET的漏極波形
