適合用于接收頻率范圍在522至1,700kHz之間的AM收音機信號的天線通常為鐵氧體磁棒形天線。這些高度靈敏的鐵氧體天線體積較大，通常需要在組裝時加以調整。安裝鐵氧體磁棒時必須格外小心，以防其在日常使用時脫落或破碎。而且，這些部件極占空間。此外，內置鐵氧體天線更容易拾取其所在設備發出的干擾信號。

　　耳機線中的地線通�？捎米鹘邮誇M收音機信號的天線。那么為何不能也用此線接收AM信號呢？想想看，耳機線長約75厘米，其作用相當于一根接收FM信號的λ/4天線。而如果要用一根λ/4天線接收AM信號，那就意味著這根線要長達75米……，那樣真的不方便。如果接上一個高阻抗射頻功率放大器(有源天線)，那么線的長度就可以大幅縮短。

　　但問題在于，如果那樣做，這種天線就會接收電磁波中的其他電信號成分。對于FM收音機接收而言，這種解決方案可以令人滿意。但是，由于AM收音機信號的解調方式不同，因此AM收音機更易受到干擾。尤其是在室內使用天線時，很容易拾取無關信號。

　　除使用鐵氧體棒形或鞭形/線形天線接收AM收音機信號外，還有一種可能就是使用環形天線。環形天線同樣也能接收電磁場的磁場成分。適合接收AM收音機信號的鐵氧體磁棒的導磁率是125，而空氣的導磁率是1。因此，環形天線圍繞的面積至少應該是鐵氧體磁棒所占區域的125倍，才能維持相同的性能。

　　使用環形天線接收AM收音機信號本身并無新奇之處，但是，將AM/FM天線與耳機融為一體則是的創意。

　　環形天線

　　將AM鐵氧體磁棒從應用產品中移出并置于外部，其優勢在于這樣做能縮減終應用產品的體積。某些收音機制造商能夠?qū)⒁粋�可選的拆卸式鐵氧體磁棒連接在外殼上，用于接收中波/長波。而憑借這種AM耳機天線，鐵氧體磁棒可以完全從去除，且對性能沒有大的影響。

　　圖1所示耳機環形天線集接收AM信號的磁性天線與接收FM信號的電性天線于一體。該天線初開發用于TEA5777 AM/FM接收器，但經過些許改進，可用于其他類型的接收器。由于單圈繞組的阻抗較低，環形天線中因外部干擾而產生的電壓同樣較低。此外，天線信號的處理方式可以消除絕大部分的電噪音。

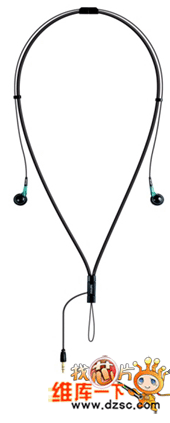

　　圖1：一根用于移動設備的環形天線，通過與耳機融為一體，解決了內置AM天線面臨的空間和靈敏度問題。

　　環形天線與調諧電路之間的阻抗調整分為幾個階段完成。由于這種調制方式，只要改變諧振階段的特性，該耳機同樣可以用于其他頻段(短波)。而外部耳機環形天線保持不變。

　　耳機改裝

　　標準頸帶式耳機需要進行改裝以增添AM收音機接收功能。頸帶導線用于形成一個截獲磁場線的環形回路。穿過耳機頸帶的單根天線足以形成一條面積約200平方厘米的環形天線�，F(xiàn)在，該天線置于殼體外，所以很少或根本不會受到承載電子設備的干擾。

　　頸帶需要提供一條接地導線，而三芯插頭必需換成同樣常見的4芯插頭。插頭上增加的引腳用于將回路兩端接入阻抗變換器。請注意，耳機線中不含任何調諧電路。

　　以下結構圖顯示兩根地線(紅色)用于將回路兩端接入阻抗變換器。音頻線(藍色和綠色)連接到濾波階段。該濾波階段包括一個低通濾波器，以防止高于音頻信號頻率的信號耦合進入該天線。

　　增添AM/FM天線電子設備需要添加額外的組件。其中包括兩個微型阻抗變換器。這些變換器的組件高度可至3毫米。布局這種獨立應用只需不足四平方厘米的PCB面積。若采用外部時鐘，該面積將進一步減小。

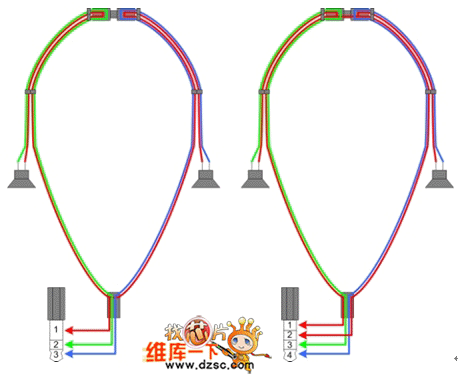

　　圖2：左圖為改裝前的耳機，右圖為改裝后的耳機。

　　TEA5777 AM/FM收音機接收器

　　TEA5777的封裝為HVQFN48(8×8mm)或LQFP32(10×10mm)，設計用于各種移動應用。除接收AM和FM收音機信號，它還能夠接收長波波段(144－288KHz)。

　　耳機天線與TEA5777 AM/FM收音機接收器的結合，確保對AM和FM信號高度靈敏。其他能夠接收AM/FM收音機信號的設備至少需要進行一項調整以便天線能與接收器“匹配”。

　　而耳機天線與TEA5777匹配時的誤差產生的性能損失是如此之小，以至于該系統無需任何校準。該耳機屬于寬帶接收天線類型。選擇接收哪部分射頻頻段可在稍后階段決定。本例中，選擇在諧振階段進行。放大器將其能量注入到諧振變壓器。

　　多個諧振階段及其之間的切換取決于需要接收那部分收音機頻譜，這樣就可避免使用多根鐵氧體棒形天線。由于鐵氧體天線僅針對收音機頻譜的某一預定頻帶進行配置，因此如果需要覆蓋更寬的頻段，就需要使用多根鐵氧體天線。

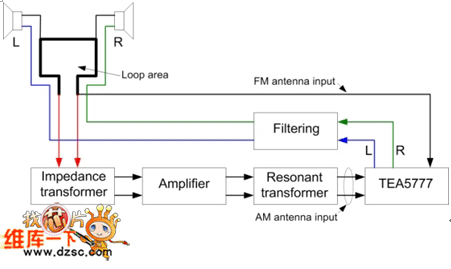

　　圖3：AM/FM收音機的模塊圖。

　　數字調幅廣播

　　由于采用先進的AM調制方式—正交調幅(QAM)，數字調幅廣播(DRM)可通過現有AM發射器進行廣播。利用QAM，信息不僅可以包含在振幅內，而且包含在收音機信號的相位中。

　　因此，該耳機天線同樣適合用于接收DRM，DRM不僅可以在限定的AM頻道帶寬(歐洲9KHz，美國10kHz)內，傳送具有FM品質的數字音樂，而且可以通過多頻道服務(Multi Channel Service)在不同頻道中傳送信息或文件。文件類型如鈴聲或新聞/天氣/交通信息。

　　如果DRM應用區域較小，并采用更為先進的數字發射器(其運行頻率通常要高得多)，那么這些特性就尤為實用。
