使用FPGA底層編輯器一
出處:ts990 發布于:2008-09-10 15:57:52
在Place & Route布局布線流程中雙擊【View/Edit Routed Design(FPGA Editor)】選項,出現圖1所示的界面。在布局布線流程中運行底層編輯器與映射(Map)流程中執行的結果是有區別的,其中包含所有布線的詳細信息。

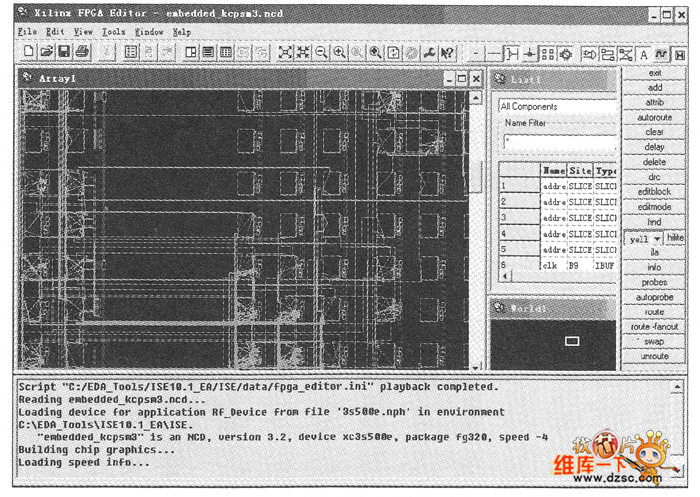

圖1 FPGA底層編輯器界面
(1)建立一個新的設計或打開一個原有設計,在建立一個新設計之前,需先關閉已打開的設計。
■在菜單欄中選擇【File】→(New】命令建立一個新的設計,在【Design File】文本框中輸入demo文件名,選擇器件類型為XC3S500E-4-FG320。物理約束文件保留默認路徑和文件名,如圖2所示,單擊【OK】按鈕。

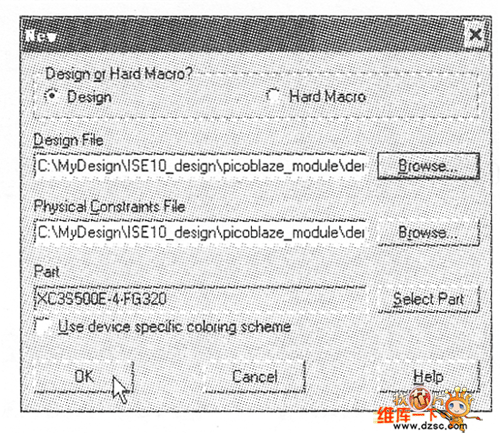

圖2 建立一個新的底層編輯器文件
■在菜單欄中選擇【File】→【Open】命令打開一個己有的設計,輸入.ncd和物理約束.pcf文件。在【Edit Mode】選頊組可以選擇【Read Only】、【No Logic Changes】和【Read Write】單選按鈕。建議選擇【Read Write】單項按鈕,以便修改。單擊【OK】按鈕。
■選擇【Save】或【Save As...】命令,保存設計或設計宏(.NMC)。
?。?)增加或刪除元件、網線、引腳及通道。對于需要修改已經存在的設計時,如果不能在【Array】窗口中操作,則選擇【File】→【Main Properties...】命令,選擇【Edit Mode】選項組中【Read Write】的單選按鈕。
■在【Array】窗口中選擇一個空位,以便增加一個新的部件。
■選擇【Edit】→【Add】命令,在所選擇空位上的部件將變成有效(空位的顏色發生變化)。
■將指定的器件引腳增加到網絡列表中,在【Array】窗口中選擇一個有效的器件引腳。選擇【List】窗口后,選擇【Edit】→【Add】 :命令,將該引腳添加到列表中。
■刪除部件后,該部件將從列表中消失,而且在該部件上的所有網線將失去布線路由。在【Array】窗口中選擇一個需要?jiǎng)h除的部件,選擇【 Edit】→【 Cut】命令,刪除部件。
■刪除通道(Path)后,所有該通道上的約束也將去掉。選擇【List】窗口后,指定需要?jiǎng)h除的通道,從右邊的用戶控制欄選擇【Deletel】刪除所選內容。
?。?)創建和使用宏(Macros)。當增加一個宏時,同時將該宏和宏的庫文件例化,并加入到設計文件中。在設計中可以包含多個相同的宏,但需有不同的名稱。此外,這些宏只能包含在同一個系列器件中,如Spartan-3E或Virtex-5系列器件。對于相同的宏,可以進行復制。
■建立一個新的宏庫文件:選擇【File】→【New】選項,可建立一個新的宏。在【Hord Macro File 】文本框中輸入“demo_macro”作為文件名,選擇器件類型為XC3S500E-4-FG320,
如圖3所示,然后單擊【OK】按鈕。

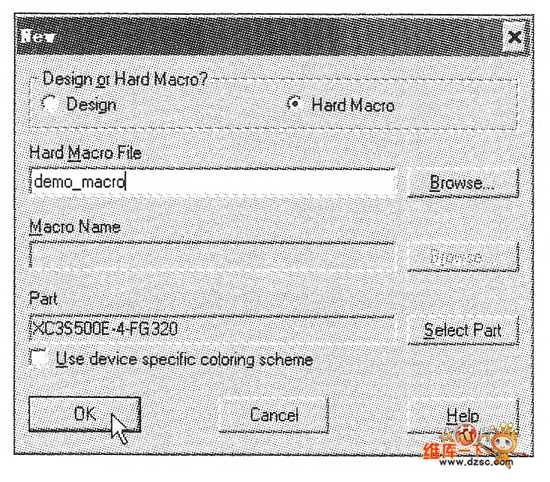

圖3 建立一個宏
■增加—個宏:在【Array】窗口中選擇一個空位,該空位必須滿足宏的所有條件,宏文件的擴展名為.NMC。選擇【Edit 】→【Add Macro...】選項,輸入宏的名稱和文件名。
■將一個外部引腳加入到宏庫文件中:打開一個宏文件,選擇【 Edit】→【Add Macro External Pin.】,選項,為宏增加一個引腳。
■在菜單欄中選擇【Edit】→【Swap】選項,可以移動宏或部件。
?。?)布局和布線(Place & Route)。
■ 自動放置一個部件或宏:在【List】窗口中選擇【Unplaced Components】選項,顯示未放置的器件。選擇【Tools】→【Place,→【Auto Place】選項,將自動布局所選擇的器件;如果選擇【Tools】→【 Place 】→【Auto Place All...】選項,將自動布局所有的器件
■在【List】窗口中選擇【Unplaced Macros】選項,顯示未放置的宏。選擇【Tools】→【Place】→【Auto Place】選項, 自動布局所選擇的宏。
■ 自動布線:自動布線完成新增的引腳、網線、宏及部件之間的連線。首先在【Array窗口選擇需要布線的目標,或在【List】窗口中選擇【Unrouted Nets】選項。選擇【Tools】→【Route】→【Auto Route】選項,將完成自動布線。如果選擇【Tools】→【Route 】 →【 Auto Route All】選項,自動完成所有的布線。
在自動布線時,可以選擇多個參數,選擇【Tools】→【 Route】→【Auto Route Setup…】選項,出現圖4所示的【Auto Route Setup】對話框。

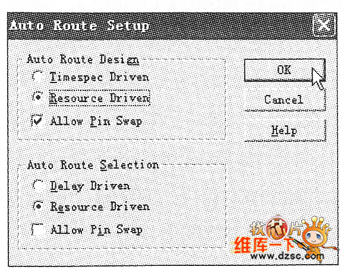

圖4 【Auto Route Setup】對話框
【Auto Route Design】選項組中的選項用于設計的自動布線,選擇【Tirnespec Driven】單選按鈕,在自動布線時匹配時序約束。對超出時序約束參數范圍以外的路徑,將不進行布線;選擇【Resource Driven】單選按鈕,在自動布線時少用資源,該選項為默認值?!続uto RouteSelection】選項組中選擇用于自動布線的細節,如網線、部件及引腳。選擇【Delay Driven】單選按鈕,在自動布線時選擇盡可能快的路徑策略;選擇【 Resource Driven】單選按鈕在自動布線選擇少的資源策略,該選項為默認值。
【Allow Pin Swap】復選框用于為自動布線選擇是否允許進行引腳交換,以保證更好地利用內部的資源。
■手動布局:在【List】窗口中選擇未布局的元件【Unplaced Component】選項,然后選擇【Tools】一【Place】→(Manual Place】選項進行手動布局。
■手動布線:手動布線可以實現引腳連線、宏連線和通道布線等,選擇連線的源。然后選擇【Tools】→【Route】→【Manual Route】選項,完成手動布線。
■ 斷開連線:選擇需要?jiǎng)h除連線,選擇【Tools】→【Route】→【Unroute】→【Unroute All】選項刪除所選全部連線。
(5)探點(Probes)、邏輯單元(Components)及引腳(Pins)的使用和編輯。
■在【Array】窗口中雙擊需要編輯的邏輯單元,打開【Block】窗口,如圖2-29所示。單擊位于窗口右邊控制欄中的【editblock】按鈕,可以對部件內部的基本單元(LUT、MUX及flip-flop等)、輸入/輸出標準及出現在窗口中的所有邏輯資源進行編輯。如果選擇【Block】窗口中的【F=】圖標【Show/Hide Attributes】,將出現函數方程編輯窗口??梢跃庉嬤壿嫼瘮?shù)表達式,同樣能夠修改邏輯內部并設置塊存儲器的初始化數據。編輯完成后,單擊【Apply】按鈕。在【Block】窗口中通過不同顏色能夠看出內部邏輯資源的使用情況。

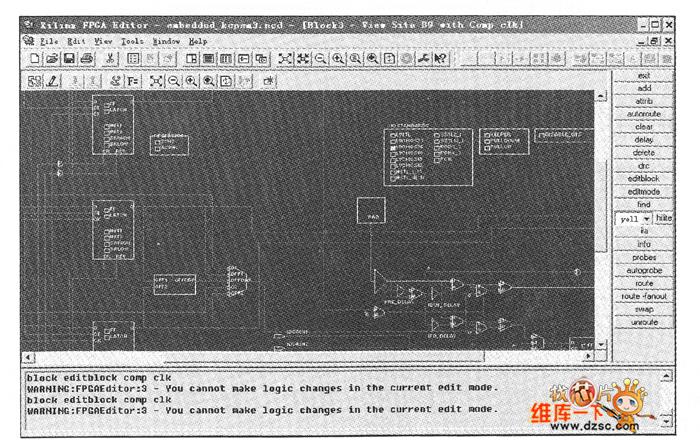

圖5【Block】窗口
注意:如果需要在底層編輯器中編輯邏輯,布局和布線,需留意編輯模式的設置 【Read Only】模式的設置?!綬ead Only】模式允許修改和保存,包括邏輯的組合、布線及布局;【No Logic Changes】模式允許布局和布線,但不能允許修改邏輯的組合,添加和刪除線,以及重新編輯邏輯單元.
下一篇:使用FPGA底層編輯器二
