摘要

　?。龋樱模校潦牵常牵校性冢遥祬f(xié)議中引入的一種能夠提高下行容量和數據業務速率的增強技術。本文介紹了ＨＳＤＰＡ技術的基本原理、性能和應用情況，對ＨＳＤＰＡ所采用的關鍵技術進行了詳細分析。，對ＨＳＤＰＡ的引入策略提出了一些建議。

　?。龋樱模校粒ǜ咚傧滦蟹纸M接入，ＨｉｇｈＳｐｅｅｄＤｏｗｎｌｉｎｋＰａｃｋａｇｅｓ?。粒悖悖澹螅螅┘夹g(shù)，是３ＧＰＰ在Ｒ５協議中引入的，它可以在不改變ＷＣＤＭＡ系統網絡結構的基礎上，大大提高用戶下行數據業務速率（理論峰值可達１４．４Ｍｂｉｔ／ｓ），極大地改善了ＷＣＤＭＡ不支持?jǐn)?shù)據密集型應用的缺陷，是ＷＣＤＭＡ網絡建設中提高下行容量和數據業務速率的一種重要技術。

　?。?、ＷＣＤＭＡ標準演進

　?。祝茫模停翗?biāo)準在發展過程中形成了Ｒ９９、Ｒ４、Ｒ５、Ｒ６、Ｒ７等版本，其中Ｒ９９、Ｒ４、Ｒ５版本分別于２０００年３月、２００１年３月和２００２年６月推出，Ｒ６版本預計２００６年內推出，Ｒ７版本仍在討論中。Ｒ９９版本比較成熟，網仍然沿用了ＧＳＭＭＡＰ標準，充分考慮了對現有ＧＳＭ網絡的向下兼容和投資保護，目前的商業部署幾乎全部采用了Ｒ９９版本。相比Ｒ９９版本，Ｒ４版本的無線接入部分只改動了一些接口協議的特征，相應功能得到增強，網絡結構沒有變化。Ｒ４版本網部分改動比較大：由ＴＤＭ的中心節點交換型結構演進為典型的ＡＴＭ分組語音分布式體系結構；網絡采用開放式結構，業務邏輯和底層承載相分離；ＵＴＲＡＮ與網語音承載方式均由分組方式實現；語音采用統計復用方式傳遞，實現網絡帶寬動態分配，避免ＴＤＭ擴容時需反復調配２Ｍｂｉｔ／ｓ電路的繁瑣程序。Ｒ５版本是全ＩＰ的個版本，引入ＩＰ傳輸作為ＡＴＭ外的第二種可選傳輸機制；并在無線部分引入了ＨＳＤＰＡ的概念，使下行鏈路可以支持高達１０Ｍｂｉｔ／ｓ（理論峰值１４．４Ｍｂｉｔ／ｓ）的傳輸速率；另外，其網增加了ＩＭＳ（ＩＰ多媒體子系統）。Ｒ６版本正在討論中，無線接入部分主要引入了ＨＳＵＰＡ。Ｒ７版本將主要引入正交頻分復用（ＯＦＤＭ）和多入多出（ＭＩＭＯ）技術。

　　對高速移動分組數據業務的支持能力是３Ｇ系統重要的特點之一。ＷＣＤＭＡＲ９９版本可以提供３８４ｋｂｉｔ／ｓ的數據速率，這個速率對于大部分現有的分組業務而言基本夠用。然而，對于許多對流量和時延要求較高的數據業務如視頻、流媒體和等，需要系統提供更高的傳輸速率和更短的時延。同時，ｃｄｍａ２０００１ｘＥＶ－ＤＯ、ＷＬＡＮ和ＷｉＭＡＸ等技術的快速發展，也對ＷＣＤＭＡ?。遥梗箻?gòu)成威脅，使得ＷＣＤＭＡ?。遥梗梗遥窗姹久媾R著一旦商用，就會在技術上落伍的尷尬境地。為了更好地發展數據業務，３ＧＰＰ從提高傳輸速率和縮短傳輸時延這兩方面對空中接口作了改進，引入了ＨＳＤＰＡ技術。ＨＳＤＰＡ不但支持高速不對稱數據服務，而且在大大增加網絡容量的同時還能使運營商投入成本化。它為ＵＭＴＳ更高數據傳輸速率和更高容量提供了一條平穩的演進途徑，類似于在ＧＳＭ網絡中引入ＥＤＧＥ。

　?。?、ＨＳＤＰＡ的基本原理

　　在Ｒ９９的空中接口體系中，數據重傳方式是由ＲＮＣ來負責完成的，數據重傳需要繞經Ｉｕｂ接口，數據重傳的周期較長；ＮｏｄｅＢ僅僅起到一個根據ＲＮＣ的指令完成物理層編碼、傳輸?shù)墓δ埽危铮洌澹卤旧砘静痪哂袑?duì)物理資源的控制和調度能力。而在ＨＳＤＰＡ中，為了在空中接口上實現更大的吞吐能力，對ＮｏｄｅＢ的功能進行了增強，在Ｎｏｄｅ?。碌膶用嬉肓宋锢韺又貍骱涂焖儋Y源調度的概念。通過在更靠近空中接口的Ｎｏｄｅ?。律弦脒@些原本只有ＲＮＣ才具有的功能，加快了重傳以及對空中資源調度的效率。同時，結合ＡＭＣ（Ａｄａｐｔｉｖｅ?。停铮洌酰欤幔簦椋铮睢。幔睿洹。茫铮洌椋睿?，自適應調制編碼）、ＨＡＲＱ（Ｈｙｂｒｉｄ?。粒酰簦铮恚幔簦椋恪。遥澹穑澹幔簟。颍澹眩酰澹螅簦┑刃录夹g(shù)，采用了更短的ＴＴＩ（Ｔｒａｎｓｍｉｔ?。裕椋恚濉。桑睿簦澹颍觯幔欤╅L(zhǎng)度（２ｍｓ）、固定擴頻因子的多碼道傳輸，從而在下行方向上實現了遠高于Ｒ９９的高速的分組數據傳輸能力。

　　為了實現ＨＳＤＰＡ的功能特性，在物理層規范中引入了三種新的物理信道。

　?。ǎ保└咚傧滦墟溌饭蚕硇诺溃ǎ龋樱模樱茫龋涸谙滦墟溌飞?，傳輸用戶的業務數據。采用固定的擴頻因子ＳＦ＝１６，由于需要給公共信道、ＨＳ－ＳＣＣＨ及相關的ＤＣＨ預留可用的信道碼，所以可用信道數為１５。傳輸時間間隔定義為２ｍｓ（３個時隙），遠小于Ｒ９９中規定的１０ｍｓ、２０ｍｓ等長度，從而大大縮短了數據重傳時終端和ＮｏｄｅＢ之間的往返時延。

　　（２）高速下行共享控制信道（ＨＳ－ＳＣＣＨ）：在下行鏈路上，傳送ＨＳＤＰＡ的專用信令，如傳輸格式和系統資源指示等；采用固定的擴頻因子ＳＦ＝１２８，每個終端多可以同時監測４個ＨＳ－ＳＣＣＨ。

　?。ǎ常└咚賹Ｓ梦锢砜刂菩诺溃ǎ龋樱模校茫茫龋涸谏闲墟溌飞?，發送反饋信道信息（如信道質量指示ＣＱＩ）和傳輸塊發送確認信息（承載ＨＡＲＱ進程需要的ＡＣＫ／ＮＡＣＫ信息）。用戶終端通過測量ＣＰＩＣＨ得到ＣＱＩ信息，ＣＱＩ的上報周期和映射可由網絡定義。

　?。危铮洌澹峦ㄟ^(guò)用戶從上行專用控制信道ＨＳ－ＤＰＣＣＨ中反饋的信息得到用戶的下行信道情況，然后ＮｏｄｅＢ根據所收集的所有用戶的信道情況，通過一定的調度策略，為當前用戶分配ＨＳＤＰＡ的下行數據傳輸?shù)奈锢碣Y源（ＨＳ－ＤＳＣＨ、ＨＳ－ＳＣＣＨ），同時選擇相應的合適的ＡＭＣ方案，以此來實現系統吞吐量化、用戶吞吐量化、用戶ＱｏＳ保證等資源調度目標。

　　３、ＨＳＤＰＡ的關鍵技術

　?。龋樱模校良夹g(shù)的思路和目標是提高網絡的傳輸效率和頻譜效率，以滿足３Ｇ中對高速數據傳輸?shù)臉I(yè)務需求。目前，常用的提高頻譜效率的手段主要是根據信道條件的變化對網絡參數和調制算法進行自適應的調整。

　?。龋樱模校恋年P(guān)鍵技術主要包括以下方面。

　?。常弊赃m應調制編碼（ＡＭＣ）

　?。粒停眉夹g(shù)的基本原理是根據信道的情況來確定合適的調制編碼方式，以限度的發送數據信息，實現高的傳輸速率。同時，根據用戶信道質量的反饋，動態地調整調制編碼方案，從而獲得較高的傳輸速率和頻譜利用率。除了ＷＣＤＭＡＲ９９中的ＱＰＳＫ調制以外，ＨＳＤＰＡ還引入了１６ＱＡＭ調制。與ＱＰＳＫ相比，１６ＱＡＭ的峰值速率是ＱＰＳＫ的兩倍。

　　基于ＡＭＣ技術，當用戶處于有利的通信環境時（如終端靠近基站或者終端和基站之間存在良好的視距鏈路時），可以采用高階調制和高速率的信道編碼方式，如：采用１６ＱＡＭ和３／４編碼速率，從而得到較高的數據速率；當用戶處于不利的信道環境時（如終端位于小區邊緣或者無線信道衰落較深時），可以選擇低階調制方式和低速率的信道編碼方案，如：采用ＱＰＳＫ和１／４編碼速率，降低數據速率，以保證通信質量。

　?。常部焖倩旌献詣?dòng)重傳（ＦａｓｔＨＡＲＱ）

　　重傳技術是為了在復雜多變的無線環境中提高數據的正確接收率而提出的。ＨＡＲＱ是指接收方先對接收到的數據包進行自我檢錯糾錯，如果錯誤可以進行自我糾正，就正確接收；否則保存本次接收的數據包，并請求發送方重傳。接收方將重傳的數據包和先前接收到的數據包在解碼前進行合并，充分利用它們攜帶的相關信息，以提高正確譯碼的概率。

　?。龋粒遥咽菍ⅲ粒遥押停疲牛孟嘟Y(jié)合的一種差錯控制方案。ＡＲＱ具有高可靠性、低復雜度的特點，但它的效率低、時延大；ＦＥＣ則有效性較高，但可靠性比ＡＲＱ低，而且復雜度也較高；將二者結合起來，優勢互補，就產生了混合型ＡＲＱ，即ＨＡＲＱ技術。ＨＡＲＱ的類型主要包括以下兩種：軟合并（ＳｏｆｔＣｏｍｂｉｎｉｎｇ）和增量冗余（ＩｎｃｒｅｍｅｎｔａｌＲｅｄｕｎｄａｎｃｙ）。

　?。龋粒遥炎裱埃樱粒祝ǎ樱簦铮穑粒睿洌祝幔椋簦辈呗?，發送完一個數據包后，只有收到“確認（ＡＣＫ）”信息后才能繼續發送數據；如果返回ＮＡＣＫ信息，則要根據ＨＡＲＱ類型選擇重發數據。這種機制簡單可靠，但是信道利用率較低。通常，ＨＳＤＰＡ采用Ｎｃｈａｎｎｅｌ－ＳＡＷ協議：Ｎ個用戶可以并行發送數據，當一個用戶等待ＡＣＫ信息時，其他用戶可以利用信道間隙發送數據，從而提高了信道利用率。

　?。常郴景{(diào)度（ＮｏｄｅＢＳｃｈｅｄｕｌｉｎｇ）

　　調度是對系統有限共享資源進行合理分配，使資源利用率達到滿足合理前提的化。調度算法控制著共享資源的分配，在很大程度上決定著整個系統的行為。系統根據所有用戶的情況，采用一定的調度策略決定哪個用戶可以使用信道，以及以何種速度使用信道?；景{(diào)度為信道條件好的用戶分配高的數據速率，從系統的角度來講，提供了多用戶分集增益，增加了系統吞吐量。

　　不同的調度算法對系統性能影響很大，常用的調度算法主要包括：資源公平（ＦａｉｒＲｅｓｏｕｒｃｅ，ＦＲ）算法、Ｃ／Ｉ算法（Ｍ－Ｃ／Ｉ）、正比公平（ＰｒｏｐｏｒｔｉｏｎａｌＦａｉｒＲｅｓｏｕｒｃｅ，Ｐ－ＦＲ）算法等。

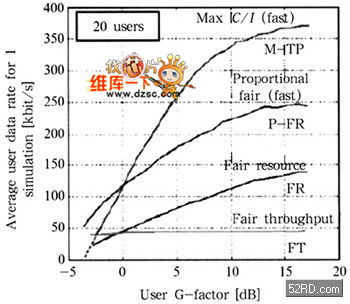

　　圖１為某廠商提供的仿真結果，從圖上可以看到，采用不同的調度算法，小區中用戶的平均吞吐量的差別較大。在考慮系統吞吐量化的同時，也需要兼顧公平性原則。

　　圖１　采用不同調度算法下的小區吞吐量比較

　　３．４２ｍｓ短幀

　?。龋樱模校林幸肓耍玻恚螅裕裕桑啾龋保埃恚螅裕裕?，大大減少了空中接口的傳輸時延，并且ＵＥ和ＮｏｄｅＢ相應的處理時延也大大降低，可以更好地配合ＨＡＲＱ和基站快速調度的實施，提高系統的吞吐量。另外，采用２ｍｓＴＴＩ帶來的快速反應可以顯著提高響應速度，從而大大提高用戶終端的服務質量，使系統提供類似于實時視頻、流媒體等多媒體服務成為可能。

　　４、ＨＳＤＰＡ的性能

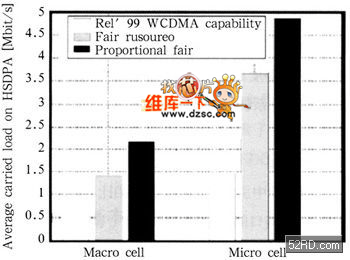

　　圖２給出了宏蜂窩和微蜂窩兩種環境下ＨＳＤＰＡ和Ｒ９９的性能比較。從圖中可以看出，在宏蜂窩（Ｍａｃｒｏｃｅｌｌ）環境下，相比Ｒ９９，ＨＳＤＰＡ可以把小區吞吐量提高１００％；在微蜂窩（ＭｉｃｒｏＣｅｌｌ）下，由于信道條件相對較好，ＨＳＤＰＡ可以采用高速率的數據調制和編碼方案，極大地提高用戶的下行數據速率，從而使ＨＳＤＰＡ帶來的小區吞吐量增益超過２００％。另外，從圖２中，我們可以看到在不同的調度算法下，小區吞吐量的差別：資源公平算法（ＦａｉｒＲｅｓｏｕｒｃｅ）下各個用戶得到相等的資源分配，小區吞吐量依賴于用戶所處的實際環境，系統資源利用率不高，總的系統吞吐量相對較??；而正比公平（Ｐｒｏｐｏｒｔｉｏｎａｌ?。疲幔椋颉。遥澹螅铮酰颍悖澹┧惴ɑ谟脩魞?yōu)先權進行資源分配，選擇相對信道條件較好的用戶進行優先調度和資源分配，系統總的吞吐量有較大提升。

　　圖２?。龋樱模校梁停遥梗沟男阅鼙容^

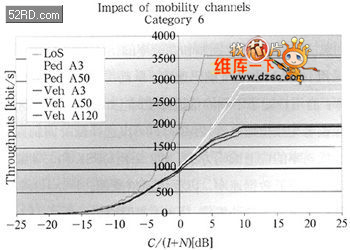

　　另外，對同一類ＨＳＤＰＡ終端，在不同的移動速度、不同的多徑信道中，數據吞吐量也有所不同。如圖３顯示了終端類別６ＵＥ在ＶｅｈＡ１２０、ＶｅｈＡ５０、Ｖｅｈ　Ａ３、Ｐｅｄ?。粒担?、Ｐｅｄ?。粒澈停蹋希印。斗N不同的無線環境中，ＨＳＤＰＡ用戶數據吞吐量的比較。在無線環境較好的情況下，如視距（ＬＯＳ）情況下，由于多徑干擾較少，終端可以采用高階調制和高速率的信道編碼方式，如：采用１６ＱＡＭ和３／４編碼速率，從而得到較高的數據速率。在同一種移動環境下，用戶在小區中移動過程中，當用戶距離基站較近時，對應的載干比Ｃ／Ｉ較高，對應的信道條件也越好，同樣，終端也會采用高階調制和高速率的信道編碼方式，從而得到較高的數據速率。

　　圖３　不同無線環境下ＨＳＤＰＡ用戶終端的數據吞吐量比較

　?。怠ⅲ龋樱模校恋膽?yīng)用

　　目前，ＨＳＤＰＡ標準已經穩定，技術也日益成熟，產品性能通過測試得到驗證，終端產品在市場上也已陸續推出。隨著ＨＳＤＰＡ技術不斷發展和設備不斷成熟，其良好的應用前景和平滑的演進能力正在引起業界越來越多的關注，ＨＳＤＰＡ幾乎得到了所有ＷＣＤＭＡ設備廠商的支持，在世界范圍內，各主要運營商也已開始計劃部署或已經部署ＨＳＤＰＡ。

　?。担眴?wèn)題分析

　　引入ＨＳＤＰＡ組網時，需要考慮兩個問題：

　　，采用連續覆蓋還是熱點覆蓋？

　　連續覆蓋可以提高用戶的滿意度，但成本較高，另外考慮初期用戶可能是采用筆記本電腦用ＨＳＤＰＡ高速接入的方式會比較多，對移動性要求不高，所以網絡部署初期可以是熱點覆蓋。隨著高速數據用戶的增加以及引入ＨＳＤＰＡ的智能終端的普及，可以發展連續覆蓋。

　　第二，單獨使用載波還是與Ｒ９９共享載波？

　　單獨使用載波：優點是ＨＳＤＰＡ和Ｒ９９可同時獲得的容量；缺點是相比共享載波方式，網絡部署成本較高。共享載波：優點是可以以低成本進行網絡部署，無需增加新的頻率和系統硬件，相比Ｒ９９有更好的性能表現，更高的系統吞吐量；缺點是相比單獨載波方式，頻率利用率較低。

　　當ＨＳＤＰＡ和Ｒ９９共享同一個載頻時，為實現ＨＳＤＰＡ的傳輸速率，需消耗近乎所有的信道碼資源。為支持同一載波下ＨＳＤＰＡ＋Ｒ９９方式的正常運營，必須為Ｒ９９的業務預留一些信道碼資源，這意味著ＨＳＤＰＡ可獲得的碼資源減少，導致ＨＳＤＰＡ的吞吐量和容量在碼資源上受限。還需注意的是ＨＳＤＰＡ對下行功率使用的突發特性會對Ｒ９９業務造成影響，在功率資源的分配上也應給Ｒ９９業務保留適當?shù)挠嗔恳詼p輕這種影響，但這又會影響ＨＳＤＰＡ吞吐量。總之，需要在二者間進行功率資源和碼資源的權衡。

　?。担惨氩呗?/FONT>
