?。樱模仍O(shè)備時鐘（ＳＥＣ）是ＳＤＨ光傳輸系統的重要組成部分，是ＳＤＨ設備構建同步網的基礎，也是同步數字體系（ＳＤＨ）可靠工作的前提。ＳＥＣ的部件由鎖相環構成。網元通過鎖相環跟蹤同步定時基準，并通過鎖相環的濾波特性對基準時鐘在傳輸過程中產生的抖動和漂移進行過濾。而當基準源不可用時，則由ＳＥＣ提供本地的定時基準信息，實現高質量的時鐘輸出。

　　ＳＥＣ需要滿足ＩＴＵ－Ｔ?。牵福保辰ㄗh［１］中的相關指標要求。ＳＥＣ可以工作在自由振蕩、跟蹤、保持三種模式下，并且能夠在三種模式之間進行平滑切換。由于ＩＴＵ－Ｔ?。牵福保辰ㄗh規定的ＳＥＣ帶寬較窄（－３ｄｂ帶寬在１～１０Ｈｚ內），且需要在三種工作模式下輸出穩定的時鐘，同時還要保證在三種模式切換過程中輸出時鐘穩定（即平滑切換），采用模擬鎖相環（ＡＰＬＬ）很難實現。因此一般采用數字鎖相環（ＤＰＬＬ）實現ＳＥＣ［２］；也有許多芯片廠商直接采用單片集成電路芯片實現ＳＥＣ，如ＳＥＭＴＥＣＨ公司的ＡＣＳ８５２０［３］等。

　　本文介紹一種采用單片現場可編程門陣列（ＦＰＧＡ）芯片實現ＳＥＣ功能的方案，在此將用ＦＰＧＡ設計的ＳＥＣ功能芯片命名為ＴＳＰ８５００。

　?。薄。裕樱校福担埃靶酒瑑?nèi)部結構及設計原理

　?。裕樱校福担埃靶酒捎茫粒欤簦澹颍峁镜模牛校玻茫担裕保矗矗浮。疲校牵翆?shí)現。芯片的內部結構框圖如圖１所示。

　　ＴＳＰ８５００提供兩類時鐘輸出接口：①給ＳＤＨ網元系統中各功能模塊提供３８．８８ＭＨｚ系統時鐘ｓｙｓｃｌｋｏｕｔ和２ｋＨｚ系統幀頭信號ｓｙｓｆｐｏｕｔ；②給其他網元設備提供２．０４８ＭＨｚ的外同步輸出基準時鐘ｅｘｔ＿ｃｌｋ＿ｏｕｔ。

　　該芯片需要外部輸入一路１９．４４ＭＨｚ的本地時鐘，通過ＦＰＧＡ的內部ＰＬＬ（鎖相環１）倍頻后得到３１１．０４ＭＨｚ高速時鐘，作為芯片內部數字鎖相環的工作時鐘。當所有參考源丟失時，為保證ＳＥＣ仍然能夠輸出高質量的時鐘，本地時鐘一般采用高穩定度的溫補晶振（ＴＣＸＯ）或者恒溫晶振（ＯＣＸＯ）提供。

　　該芯片還提供微處理器接口，用于各數字鎖相環的參考源選擇、工作模式的設置以及芯片內部工作狀態的查詢。

　　１．１　系統時鐘的設計實現

　　從圖１可以看出，芯片輸出的系統時鐘ｓｙｓｃｌｋｏｕｔ，主要由一路全數字鎖相環（ＡＤＰＬＬ）［４］、主備互鎖模塊（實際上也是一路ＡＤＰＬＬ）和ＦＰＧＡ的內部ＰＬＬ?。ㄦi相環２）共同完成。

　　該芯片可以從輸入時鐘中任選１路作為參考時鐘進行跟蹤。應用該芯片時，用戶通過微處理器接口設置參考源的優先級表（Ｐｒｉｏｒｉｔｙ?。簦幔猓欤澹┖螅酒憧筛鶕?jù)參考源的質量等級自動選擇的參考源進行鎖相跟蹤。

　　在ＴＳＰ８５００芯片中設計的ＡＤＰＬＬ和其他類型的鎖相環結構基本一致，主要由鑒相器、邏輯濾波器和數控時鐘產生器三部分組成。ＳＥＣ要求在保持模式下仍然能夠輸出高質量的時鐘，所以在用于產生系統時鐘的ＡＤＰＬＬ中，增加了保持?jǐn)?shù)據模塊。

　　系統時鐘工作在跟蹤模式時，通過ＡＤＰＬＬ環路實現輸出系統時鐘和參考時鐘的同步。同時，將頻率控制字?jǐn)?shù)據保存在ＦＰＧＡ內部自帶的ＲＡＭ中（即圖１中的保持?jǐn)?shù)據模塊）。當所有參考源丟失時，ＳＥＣ進入保持工作模式，芯片將保持?jǐn)?shù)據模塊中保存的頻率數據按先進后出的方式取出，對數控時鐘產生器進行控制，保證了系統時鐘在保持模式下仍然能夠輸出高質量的時鐘。

　　系統時鐘工作在自由振蕩模式時，由高頻時鐘直接自由分頻得到系統時鐘。

　　根據ＩＴＵ－Ｔ?。牵福保辰ㄗh要求，ＳＥＣ帶寬較窄（－３ｄｂ帶寬在１～１０Ｈｚ內）。在邏輯濾波器模塊，采用ＦＰＧＡ內部的數字邏輯實現二階線性濾波器，滿足了ＳＥＣ噪聲傳遞特性的要求。為了靈活應用，濾波器的環路帶寬可以通過微處理器接口進行靈活調整。當參考源切換時，通過濾波器的平滑設計，保證了頻率控制字緩慢變化，可靠地實現了參考源的平滑切換。

　　數控時鐘產生器模塊由高頻時鐘在頻率控制字的作用下進行受控分頻得到。為了減小數控時鐘產生器輸出時鐘在受控分頻過程中產生的數字相位噪聲，ＴＳＰ８５００芯片設計時采用了獨特的“微小相位調整技術”，使數控時鐘產生器輸出時鐘的Ｃｙｃｌｅ－Ｃｙｃｌｅ抖動僅０．４ｎｓ。

　?。樱牛靡话愣疾捎弥鱾鋫浞菰O(shè)計。由于ＳＥＣ本身的帶寬較窄，俘獲速度較慢，當主備ＳＥＣ跟蹤同一路參考源時，無法時刻保持主備ＳＥＣ相位同步。設計中增加了主備互鎖模塊，保證了主備相位的快速同步。主備互鎖模塊也由ＡＤＰＬＬ實現，但其環路帶寬設計的較寬，俘獲速度很快，足以保證主備相位準確同步。ＳＥＣ工作在主模式時，主備互鎖模塊直接鎖定本板的全數字鎖相環ＡＤＰＬＬ輸出的時鐘；而當ＳＥＣ工作在備模式時，主備互鎖模塊鎖定對板送來的系統時鐘ＲＤＳＹＳＣＬＫ。

　　主備互鎖模塊輸出的時鐘，仍然有０．４ｎｓ的相位抖動。在這里通過ＦＰＧＡ自帶的ＰＬＬ（鎖相環２）進行相位平滑。

　　主板的系統幀頭直接由主板的３８．８８ＭＨｚ時鐘自由分頻得到。而備板的系統幀頭，則由本板的系統時鐘在主板送來的同步幀頭受控下分頻產生。由于主備系統時鐘的相位同步了，所以保證了系統幀頭的相位同步。

　?。保病⊥馔綍r(shí)鐘的設計實現

　　芯片輸出的外同步時鐘ｅｘｔ＿ｃｌｋ＿ｏｕｔ由一路ＡＤＰＬＬ實現。

　　外同步時鐘可以從輸入時鐘或系統時鐘中任選一路作為參考時鐘進行跟蹤；通過微處理器接口進行選源。

　　外同步時鐘環路的濾波設計，也由ＦＰＧＡ內部的數字邏輯直接實現，但是環路帶寬設計得比較寬。當進行參考源切換時，ＡＤＰＬＬ會短暫地進入保持工作模式，保證了輸出時鐘的穩定。

　　由于外時鐘頻率為２．０４８ＭＨｚ，不能由３１１．０４ＭＨｚ時鐘整數分頻得到，所以數控時鐘產生器模塊采用了小數受控分頻設計。由于采用了小數分頻，數控時鐘產生器輸出的外同步時鐘的相位抖動為０．８ｎｓ。

　　鑒于ＦＰＧＡ的ＰＬＬ資源限制，外同步時鐘沒有采用ＡＰＬＬ進行濾抖，而是直接由數控時鐘產生器輸出。但是輸出時鐘的相位抖動也遠遠能夠滿足小于０．０５ＵＩ的要求。

　?。病≥敵鰰r(shí)鐘的性能指標測試

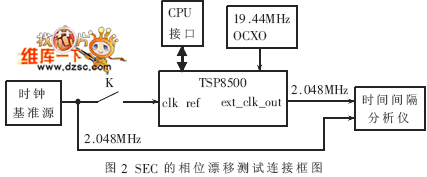

　　對ＴＳＰ８５００芯片輸出的系統時鐘和外同步時鐘的各項指標進行了測試。下面主要給出時鐘的抖動特性以及鎖定模式下ＳＥＣ的相位漂移特性和保持模式下ＳＥＣ的相位漂移特性。

　?。玻薄≥敵鰰r(shí)鐘抖動特性

　　將高速示波器設置為“長余暉”模式，測試ＴＳＰ８５００輸出的系統時鐘ｓｙｓｃｌｋｏｕｔ和外同步時鐘ｅｘｔ＿ｃｌｋｏｕｔ的信號波形，得到輸出時鐘的Ｐ－Ｐ抖動特性。其中ｓｙｓｃｌｋｏｕｔ時鐘的Ｐ－Ｐ抖動小于１００ｐｓ；ｅｘｔ＿ｃｌｋｏｕｔ時鐘的Ｐ－Ｐ抖動小于２ｎｓ。

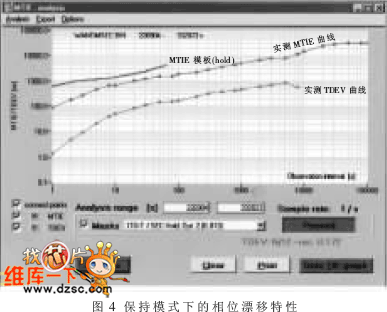

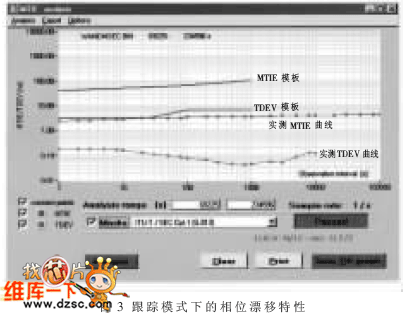

　?。玻病。樱牛玫南辔黄铺匦?/FONT>
