一、　中興通訊ＷＣＤＭＡ網管概述

　　中興通訊作為第三代移動通信組織３ＧＰＰ的獨立成員，直接參與了ＷＣＤＭＡ系統相關規范的制定，這使得中興通訊ＷＣＤＭＡ系統的研發一直處于地位。目前中興通訊已推出基于３ＧＰＰ　Ｒ４成熟的ＷＣＤＭＡ商用系統。從業務網絡、網絡到無線接入網，根據運營商的不同需求，中興通訊可以提供一整套的解決方案。

　　第三代移動通信系統ＷＣＤＭＡ由網ＣＮ、無線接入子系統ＲＮＳ和移動終端ＵＥ三部分組成。ＷＣＤＭＡ集語音、數據和多媒體業務于一體，它使運營商在管理和維護ＷＣＤＭＡ網絡面臨新的挑戰，而且運營商之間的競爭也會日益激烈。為了能夠?qū)崟r(shí)地監控網絡的運行情況，提高網絡維護的效率，降低運營成本（ＯＰＥＸ），提高服務質量（ＱｏＳ）和競爭力，移動運營商對ＷＣＤＭＡ網管的需求更加迫切。

　　如何幫助運營商逐漸由運營為主轉為以業務為主，從日常運維的繁重工作中解脫出來，更多地以客戶關懷為中心，規劃網絡建設以及業務提供等，是中興通訊設計和開發ＷＣＤＭＡ?。希停孟到y(tǒng)的目標。

　　中興通訊ＷＣＤＭＡ?。希停猛耆槒模常牵校小。常蚕盗袠?biāo)準，同時結合ＴＭＮ的ＦＣＡＰＳ和ＥＴＯＭ模型，既側重網元層的管理，又提供部分網絡層的綜合管理功能，從功能上看，包括網絡監控、告警監視、集中操作維護等網元層功能，以及自定義報表系統、告警相關性分析、診斷測試、多網元管理、多套配置數據管理、網管級聯等網絡層功能。

　　二、　中興通訊ＷＣＤＭＡ網管系統架構

　　如圖１所示。

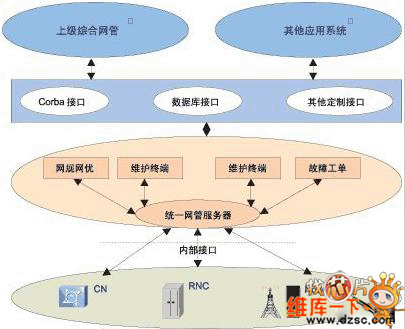

　　圖１　網管系統架構圖

　　整個系統構建在Ｊ２ＥＥ平臺上，采用了ＭＶＣ的設計模式，三層架構的設計增強了系統部署和擴展的便利性。

　　基于ＪＶＭ的運行系統可無縫移植到所有的操作系統之上，比如Ｗｉｎｄｏｗｓ、Ｕｎｉｘ、Ｌｉｎｕｘ等。

　　的數據庫層設計，能支持不同種類的數據庫，比如?。希颍幔悖欤?、ＳＱＬＳｅｒｖｅｒ、ＤＢ２、Ｓｙｂａｓｅ、ＰｏｓｔＧｒｅＳｑｌ等。

　　面向?qū)ο蟮脑O(shè)計和實現，使不同應用間是松耦合甚至零耦合的關系。

　　滿足對ＣＮ、ＲＮＣ、ＮｏｄｅＢ設備的集中／分布管理。

　　提供本地和遠程接入管理方式。

　　對網元操作提供命令行模式。

　　對上級網管提供標準的ＣＯＲＢＡ接口。

　　三、　中興通訊ＷＣＤＭＡ網管系統功能

　　對中興ＷＣＤＭＡ系列產品提供全面的管理和監控功能，主要包括：

　　●　配置管理

　　網元配置數據管理和版本管理，可同時支持多套配置數據管理。

　　●　性能管理

　　通過性能采集任務從網元采集性能數據，分析這些數據可以對網絡運行的狀況進行評估，也可以發現一些隱患，比如網絡負載過重或過輕等，操作維護人員通過調整參數可以避免故障的發生。

　　●　告警管理

　　實時接收網元上警，并給所有客戶端發送通知，以可聞可見的方式提醒操作維護人員；網元斷鏈恢復后能自動進行告警同步，避免斷鏈期間的告警丟失；ＱｏＳ告警的支持，可以實時監控網絡運行情況，在故障發生前能預知問題，提醒操作維護人員提前采取措施；融合了故障處理知識庫功能，積累運維經驗，加快故障處理的響應能力；告警相關性分析處理功能，根據預定規則可以分析出根源告警。

　　●　安全管理

　　為統一網管提供安全服務，以保證系統的安全運行，避免非法入侵和非法使用，包括對登錄用戶的、授權以及操作時的鑒權等；用戶登錄時，會把所在終端的ＩＰ地址記錄下來。

　　●　系統管理

　　對網管系統自身的配置、運行狀況、數據庫等進行管理，包括：網管系統節點配置管理、服務器的性能監視（包括ＣＰＵ負載、磁盤使用情況、內存使用情況等）、系統進程管理、網管系統網絡狀態監視和數據庫管理等。

　　●　日志管理

　　對用戶的登錄、登出信息以及每次的具體操作都有詳細的記錄。

　　●　策略管理

　　策略是網管系統中的一種預先定義的規則，規定了在特定條件下的行為方式。操作人員可以使用策略管理定制網管系統的行為，規定當某種條件滿足時，網管系統自動執行的動作，從而簡化復雜的管理任務。

　　●　報表管理

　　網管系統本身提供豐富的報表統計，另外，還支持用戶自定義報表模板功能，可根據實際需要定義統計實體及展現格式。

　　●　網管在線升級管理

　　網管可以自動升級而不會影響業務正常運行。

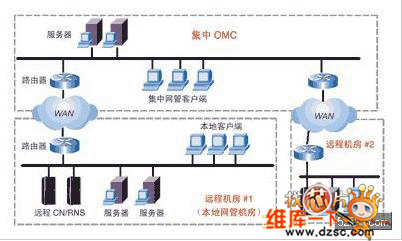

　　四、組網方案

　　中興ＷＣＤＭＡ網管的組網方式非常靈活?？捎眉砂姹窘y(tǒng)一管理ＣＮ、ＲＮＣ、ＮｏｄｅＢ，也可以用分支版本分別進行管理；在管理網元分布區域廣闊時，可以實行分布式管理，分區域部署ＯＭＣ?。樱澹颍觯澹颍缓笤龠M(jìn)行服務器的級聯。

　　１．　服務器端

　　主機采用ＰＣ?。樱澹颍觯澹蚧蛘撸樱酰睢。疲椋颍逑盗蟹?wù)器，在線存儲設備采用ＲＡＩＤ方式，離線存儲設備可以采用磁帶、軟磁盤或ＭＯ（磁光盤）等。

　　服務器端提供的服務包括以下幾類：

　　●　數據庫服務

　　通過商用的數據庫服務軟件提供數據庫訪問存儲服務。

　　●　應用服務

　　包括性能、告警、配置、安全、拓?fù)?、系統管理、報表、策略管理等，完成基本網絡管理功能及對網管系統本身的管理分析功能。

　　●　支撐服務

　　包括ＪＮＤＩ、ＪＭＳ消息服務、ＥＪＢ容器服務等Ｊ２ＥＥ標準服務。

　　按目前的支持情況，可以將這些服務分為兩大類：數據庫服務及網管功能服務（包括應用服務及支撐服務），這兩類服務可以分開獨立部署，也可以部署在一起。

　?。玻】蛻舳?/FONT>
