引言

　　隨著嵌入式系統的廣泛應用和用戶對數據處理和管理需求的不斷提高，各種智能設備和數據庫技術的緊密結合已經得到了各方面的重視。不久的將來嵌入式數據庫將無處不在?？v觀目前國際、國內嵌入式數據庫的應用情況，目前基于嵌入式數據庫應用的市場已經進入加速發展的階段。

　　1 嵌入式數據庫

　　1.1 嵌入式數據庫的設計

　　嵌入式數據庫系統是指支持某種特定計算模式或移動計算的數據庫管理系統，它通常與操作系統和具體應用集成在一起，運行在智能型嵌入式設備或移動設備上。嵌入式數據庫的使用是采用程序驅動，即由程序調用相應的API來實現數據的存取。具有體積小巧、快速高效、穩定可靠、可移植性等特點，非常適用于嵌入式環境下的數據管理.。

　　嵌入式數據庫的主要設計思想如下圖1所示，在向上層應用提供標準的數據庫接口的同時，擺脫傳統數據庫僅僅由軟件驅動的束縛，根據嵌入式系統的實際情況用SOC技術同時實現硬件驅動。軟件部分按SQL92標準實現SQL語句的解析，實現事務管理功能、數據同步機制、數據的備份和恢復，軟件部分不關心數據的實際存儲，用標準C實現，能同任何嵌入式操作系統內核一同編譯，能支持各嵌入式操作系統的安裝格式，由數據庫硬件驅動專用芯片實現對實際數據的訪問功能（存儲器讀寫，I/O通訊，異構數據庫接駁）。

　　圖1  嵌入式數據庫驅動結構圖

　　1.2. 嵌入式數據庫SQLite

　　SQLite 是D. Richard Hipp 在2000年開發的一個小型嵌入式數據庫。他是完全獨立的，不具有外部依賴性，可以較為方便地應用于嵌入式系統中。其源代碼完全開放，可以用于任何用途，包括商業目的。SQLite 雖然是個極端輕量級的關系數據庫，卻保留了數據庫的大部分特征，他提供了對SQL92 標準的大多數支持:支持多表和索引、事務、視圖、觸發和一系列的用戶接口及驅動。其主要特征如下：:

　　(1) 支持原子的、一致的、獨立的和持久的(ACID) 事務特性，即使系統崩潰和掉電。

　　(2) 零配置(Zero2configuration)，無需安裝和管理。

　　(3) 一個完整的數據庫存儲在單一磁盤文件中。

　　(4) 數據庫文件可以在不同字節順序的機器間自由共享。

　　(5) 支持?jǐn)?shù)據庫大小至2 TB。

　　(6) 字符串和二進制大對象(BLOBs) 的大小僅被有效內存限制。

　　(7) 源碼體積小，編譯后低于250 kB。

　　(8) 大部分的操作比關系型數據庫引擎要快。

　　(9) 簡單易用的API。

　　SQLite 由于小、快、簡單、可靠,而且作者完全放棄版權，從他一發布出來，便深受歡迎。對于嵌人式環境,管理、執行、維護的簡單化比企業數據庫引擎提供的許多復雜應用更重要,因此SQLite 數據庫是一個很好的選擇。

　　2　SQLite 內部結構及開發技術

　　2. 1  SQLite 內部結構

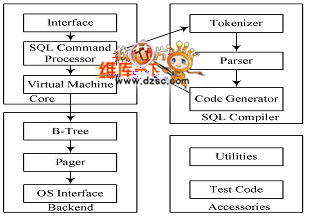

　　SQLite 采用模塊化的設計，主要由4個部分組成:內核(Core)、SQL編譯器( SQL Compiler)、后端(Backend)以及附件(Accessories)。內部結構如圖2所示。

　　圖2 　SQLite 的內部結構

　　SQLite 的接口是一些已經編寫好的C庫，即使使用不同語言的API，在底層仍然使用C 庫執行。SQL語句通過接口進入到高效的SQL編譯器，由標記處理器( tokeni2zer)分解成檸檬分析器(par ser) 可以識別的各個標志符，然后由分析器重新組合標志符并調用代碼生成器(code generator) 生成虛擬機器碼，交由虛擬機( virtual machine)去執行，終完成SQL 語句指定的任務。虛擬機是SQLite 內部結構的，不僅完成與數據操作相關的全部操作，而且還是客戶和存儲之間信息進行交換的中間單元。數據庫按照B樹(B2t ree) 的形式存儲在磁盤上，通過可調整的頁面緩沖 獲得對數據的快速查找和存儲。為了方便移植,SQLite 使用一個抽象層接口(OS in2terface) 與不同操作系統進行對接。

　　2. 2  SQLite 開發技術

　　SQLite 本身提供了C 語言的API 接口,使得對數據庫的操作十分簡單，主要是對3個API 函數的調用。

　　(1) 打開數據庫

　　int sqlite3 open (

　　const char 3 filename , / 3 數據庫文件名(U TF28) 3 /

　　sqlite3 3 3 ppDb 　　/ 3 輸出SQLite 數據庫句柄3 /

　　) ;

　　(2) 執行SQL

　　int sqlite3 exec (

　　sqlite3 3 , 　　　　　/ 3 已經打開的數據庫句柄3 /

　　const char 3 sql , 　　/ 3 要執行的SQL 語句3 /

　　sqlite callback , 　　/ 3 回調函數3 /

　　void 3 , 　　　　　/ 3 回調函數的個參數3 /

　　char 3 3 errmsg 　　/ 3 錯誤信息返回3 /

　　) ;

　　(3) 關閉數據庫

　　int sqlite3 close ( sqlite3 3 ) ; 　　/ 3 參數就是打開時的結構體,即數據庫句柄3 /

　　其中，sglite3 exec ( ) 函數的第二個參數用來處理一條或多條SQL 語句，語句間必須用“;”號隔開。如果是查詢(SEL ECT) 語句，查詢結果的每一條記錄都必須調用第三個參數的Callback 函數，第四個參數則為Callback 函數的個參數指針。如果不是查詢語句，第三、四個參數為NULL。所有SQL 執行完畢后返回0，否則返回錯誤代碼,可通過第五個參數值來查看詳細錯誤信息。

　　3　SQLite 在ARM-Linux 平臺上的實現

　　SQLite 嵌入式數據庫提供了以源碼發布的方式，要在眾多的硬件平臺進行移植，可以根據不同平臺對源碼進行交叉編譯來實現。編譯主要有以下幾個步驟：

　?、?到http :/ / www. sqlite. org/ 的cvs中的源代碼包，解壓并根據需要進行適當?shù)男薷暮髮⑸蓅qlite目錄，另外新建并轉到一個與sqlite目錄平行的同級目錄，如make目錄。

　　②用“echo ＄PATH”命令查看PATH中是否已經包含交叉編譯工具arm linux gcc。

　?、蹫榱嗽贏RM Linux下能正常運行sqlite，需要對sqlite/ src/ sqliteInt . h作一定的修改，以確保bt ree (B 樹)有正確的變量大小，如“pt r”和“char 3 ”。不同體系結構的Linux，如x86 和ARM，會有些差別。對于ARM2Linux可以找到如下部分：

　　# ifndef IN TPTR_ TYPE

　　# if SQL ITE_PTR_SZ = = 4

　　# define IN TPTR_ TYPE int

　　# else

　　# define IN TPTR_ TYPE long long

　　# endif

　　在上面的代碼前加上一句

　　# define SQL ITE_PTR_SZ 4

　　這樣后面的“typedef INTPTR_ TYPE pt r ;”就是定義的“int”類型，而不是“l(fā)ong long”。

　　④準備使用configure進行一些配置。請?jiān)趕qlite目錄下的configure中找到如下4處，并將他們注釋掉，這樣可以讓configure不去檢查你的交叉編譯環境。

　?、菪薷腗akefile文件。將代碼行BCC = arm linux gcc g O2 改成BCC = gcc g O2 。另外，一般是以靜態鏈接的形式將sqlite 放到ARM Linux 的硬件板上運行的，所以繼續修改Makefile ，找到標記為sqlite :的代碼段，將其中的libsqlite. la 改成. libs/ libsqlite. a 。做完上述修改，用make 生成sqlite 、libsqlite. a 、libsqlite. so 。為了減小執行文件大小可以用st rip 處理，去掉其中的調試信息。

　　⑥在ARM 板上運行sqlite。將sqlite 拷貝到ARM板上，方法很多，需要根據具體的情況來選擇。如ftp 、cm2 dftp 、wget 等。將sqlite到ARM 板的/ tmp 目錄，因?yàn)榇四夸浭强蓪懙?。修改?quán)限并運行：

　　chmod + wx sqlite

　　. / sqlite test . sqlite

　　會出現

　　sqlite >

　　如果一切正常，現在sqlite已經在ARM Linux下跑了起來，然后就可以基于此進行進一步的應用開發了。

　　4 SQLite 在ARM- Linux 系統中應用實例

　　在基于Linux的媒體網絡附屬存儲(media network attached storage，Media NAS)系統中，選用SQLite數據庫作為NAS系統中媒體數據的存儲數據庫，使得數字媒體播放設備通過UPnP ( universal plug-and-play)協議對NAS上的媒體文件進行播放。該系統中用戶瀏覽媒體文件的流程如下：:

　　(1)當用戶瀏覽NAS系統中的媒體文件時，執行DatabaseOpen數據庫打開操作。

　　(2)接著查找當前的SQLite數據庫表，得到媒體文件的路徑，通過DatabaseExecute執行SQL 查詢語句得到路徑。

　　(3)通過媒體文件的路徑打開媒體文件，把媒體文件，通過UPnP網絡發送出去。SQLite的特點決定了它與應用結合時的便捷性。作為數據的存儲介質，SQLite文件被保存為一個普通的磁盤二進制文件，它無需一個服務器進程來提供服務，對SQLite數據文件的直接操作即可完成想要做的工作。結合應用需求，在應用層編寫了一組對SQLite的API調用操作的簡單封裝，部分封裝函數如下:：

　　DatabaseOpen                             ；調用SQLite_open打開數據庫文件

　　DatabaseClose                             ；調用SQLite_close關閉數據庫

　　DatabaseExecute                         ；執行SQL命令

　　應用層的部分封裝函數的實現代碼如下：:

　　int DatabaseOpen ( struct DBObj3 db, const char3 dbName)

　　{

　　char3 pzErrMsg = NULL;

　　structDB Info3 pDB info;     / /數據庫文件指針

　　if (NULL = = dbName)               return 1;

　　pDBinfo = ( struct DB Info3 ) db - > priv;

　　pDBinfo - > stConnect = ( struct sqlite3 ) sqlite_open ( dbName, 0777, &pzErrMsg) ;

　　if ( NULL = = pDB info - > stConnect )

　　{

　　printf ( " db open error. \n" ) ;

　　return 1;

　　}

　　return 0;

　　}

　　int DatabaseExecute ( struct DBObj3 db, const char3 szSQL)

　　{

　　char3 pErrMsg = NULL;

　　int nErrorCode;

　　struct DB Info3 pDBinfo;

　　pDB info = ( structDB Info3 ) db —> priv;

　　nErrorCode = sqlite_exec ( ( struct sqlite 3 )(pDBinfo - > stConnect) ,

　　szSQL, NULL, NULL, &pErrMsg) ;

　　return nErrorCode;

　　}

　　可以看出,各個封裝函數是通過調用SQLite的API函數實現的。在基于Linux操作系統上使用SQLite,經測試嵌入式數據庫響應迅速，運行穩定，用戶基本感覺不到命令延遲,在瀏覽聲音和圖像媒體時流暢自然，充分驗證了使用SQLite數據庫的優越性。

　　5 總結

　　在經過大量的分析對比之后，針對嵌入式系統開發的特點，從眾多數據庫發行版中選出非常適用的嵌入式數據庫SQLite。ARM-Linux下完成了對SQLite的編譯，并基于此在項目中作了進一步的開發工作。實踐證明,SQLite能夠出色地完成嵌入式系統中的數據庫應用需求。
