1  背景與價值—減少用戶“階段0”的開發

　　隨著嵌入式行業的發展，嵌入式的功能越來越復雜,嵌入式硬件從初的SCU（Single Chip Microcomputer，只含CPU，無RAM、ROM），MCU（Micro Controller Unit）到現在廣泛應用的SoC系統，嵌入式硬件經歷了幾次比較大的變革。伴隨著嵌入式硬件性能的提升，嵌入式軟件也由初的前后臺程序發展到使用小型操作系統（如RTX51、μC/OSII等）；再到現在，各種大型操作系統在嵌入式系統中的應用隨處可見，像Linux、WinCE、VxWorks等。然而要開發一個大型操作系統下的嵌入式系統，首先要對操作系統進行移植，而對于現在的一些大型操作系統，單移植工作就需要花費工程師大量的時間，并且移植后的系統還會存在不穩定因素。因此，越來越多的工程師選擇在現有的穩定平臺上進行二次開發，來開發大型嵌入式系統。這樣，平臺供應商應運而生。

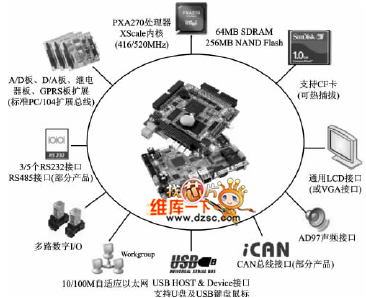

　　圖1  EPC8000系列工控主板接口

　　EPC8000系列嵌入式工控主板是由廣州致遠電子有限公司開發的基于XScale PXA270處理器的PC/104嵌入式工控主板，產品架構設計符合PC/104規范V2.5。該主板具有低功耗、高可靠性等特點，預裝正版 Microsoft Windows CE 5.0或MontaVista Realtime Linux嵌入式實時操作系統。EPC8000 PC/104嵌入式工控主板可在-40~+85 ℃溫度范圍內穩定工作，滿足工業現場的各種應用需求。

　　2  提供豐富的軟硬件資源

　　EPC8000系列工控主板具有極好的穩定性及豐富的接口。標準PC/104擴展總線為用戶提供了極大的可擴展性，即使是使用板載的軟硬件資源，也足以滿足絕大多數應用的需求。

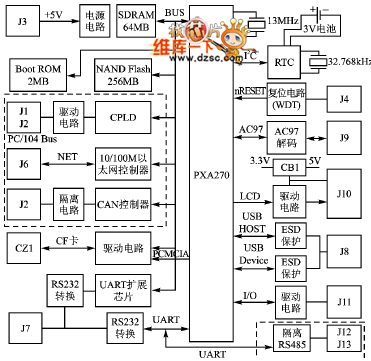

　　圖2  EPC8000系列工控主板系統功能框圖

　　從圖2中可以看出，系統僅需要一組+5 V的電源供電即可正常工作。在系統總線上，掛接有64 MB的SDRAM、2 MB NOR Flash、256 MB NAND Flash、CPLD(用于PC/104總線的時序變換)、10/100M以太網控制器、CAN控制器、CF卡及UART擴展芯片等。PXA270本身自帶的I2C總線上外掛一個RTC芯片，作為系統的實時時鐘；在CPU的復位引腳上接有一個硬件看門狗，用于監視操作系統的運行；自帶的AC’97、 LCD、USB、UART等接口都被加上驅動電路或相關器件引出到主板邊緣，方便用戶使用。（注：虛線框內的接口有無及接口個數依據的產品型號而定。）

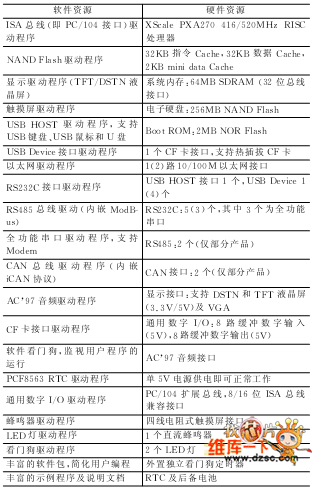

　　表1  EPC8000系列嵌入式工控主板的軟硬件資源

　　3  像開發PC軟件一樣開發嵌入式系統

　　EPC8000系列工控主板預裝的Windows CE 5.0或MontaVista Realtime Linux操作系統為用戶屏蔽所有硬件細節，并為用戶提供一個強大的系統平臺，使你可以像開發PC機軟件一樣開發嵌入式系統，提高了用戶應用程序的可移植性。

　　EPC8000系列工控主板使用與PC機幾乎一樣的集成開發環境，在WinCE下，用戶可以使用eMbedded Visual C++ 4.0(與PC機的Visual C++具有相同的開發環境和完全兼容的API，包括MFC)，以及Visual Studio 2003、Visual Studio 2005等。圖3是使用eMbedded Visual C++ 4.0開發一個應用程序界面的圖片?？梢钥吹剑胑Mbedded Visual C++ 4.0可以方便地開發應用程序界面及編寫各控件的事件處理代碼。對于使用MontaVista Realtime Linux操作系統的EPC8000系列工控主板，則使用大家熟悉的GCC作為編譯及開發環境。

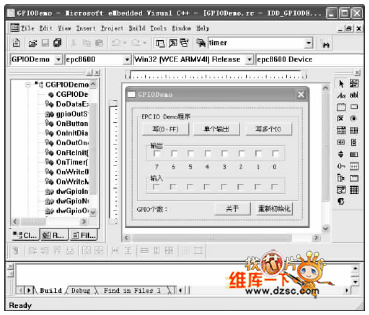

　　圖3  使用eMbedded Visual C++4.0開發一個應用程序界面

　　4  特點與優勢

　?。?） 滿足工業現場應用的苛刻要求

　　產品出廠前均進行(-40~+85 ℃)高低溫測試；電源板使用進口電感，可靠性高，EMC達到4 kV；多級看門狗：硬件看門狗監視操作系統運行；系統看門狗監視用戶應用程序的運行；多達5個RS232C串口,滿足多串口應用的需求；板載接口齊全,無需擴展即能滿足絕大多數應用；板載電子硬盤,無需再購買CF卡；用戶應用程序可加密,有效防止盜版；板載CAN、RS485及iCAN、ModBus協議，大大降低成本；預裝正版操作系統,無需再購買操作系統的費用。

　?。?） 人性化的設計

　　所有接插件具有防插反功能；用戶可方便更換開機logo；用戶可自由選購觸摸屏、液晶屏；多種選配件,功能擴展靈活多樣；提供大量軟件包,用戶二次開發快。

　?。?） 功耗極低，無需散熱片

　　單5 V電源供電,典型電流值僅為500 mA。結語EPC8000系列嵌入式工控主板順應了當前嵌入式發展的需要，滿足了當前嵌入式行業高端產品的應用需求，具有適應工業現場惡劣環境應用的所有特點。板載資源即可滿足絕大多數應用的需求，并且為用戶提供了大量軟件包及示例程序，用戶在極短的時間里即可開發出高性能、高穩定性的大型嵌入式系統。
