基于ADMTV102d的移動電視接收模塊方案
出處:feng_zc 發布于:2008-08-19 10:20:47
CMMB技術體系是利用大功率S波段衛星信號覆蓋全國,利用地面增補轉發器同頻同時同內容轉發衛星信號,補點覆蓋衛星信號盲區,利用無線移動通信網絡構建回傳通道,從而組成單向廣播和雙向交互相結合的移動多媒體廣播網絡。CMMB體系架構如圖1所示。
CMMB的終端將是多種多樣的。如果眾多種類的終端都要自行設計移動電視接收機和軟件,將會要求許多移動電視人才的大量工作,并推遲產品上市時間。為加快產品上市速度,降低產品設計風險,可以考慮直接購買商用模塊化的接收模塊。

圖1:CMMB體系結構圖。
世健系統基于ADI公司的調諧器ADMTV102和泰合志恒(Telepath)科技有限公司的解調器TP3001B設計了CMMB接收模塊方案。
泰合志恒是主要的CMMB解調器提供廠商之一,是由泰美世紀科技有限公司出資成立的專門生產CMMB終端解調器芯片的廠商。泰美世紀是CMMB標準的擁有者,因此泰合志恒的解調器擁有許多的優點,包括小尺寸、低功耗、硬件實現解復用、后端集成簡單、對AV解調器要求低等。
ADI是主要的移動便攜電視調諧器提供廠商之一,除提供支持CMMB標準的調諧器外,還提供支持其它各種移動電視標準的調諧器。ADMTV102能支持多種標準,并以低功耗、高靈敏度、高動態范圍的優越性能被許多廠商采用。
CMMB模塊的天線接收CMMB電視信號,經處理后輸出標準的MFS流到后端AV解碼器。MFS流輸出采用SDIO或者SPI方式,外部接口簡單,能支持多種解碼器。
這個CMMB模塊具有以下性能特點:完全遵從CMMB行業標準GY/T220.1-2006和GY/T220.2-2006;支持8MHz帶寬和BPSK/QPSK/16QAM調制模式;內置CPU便于靈活配置;內部具有解多路復用功能;同時支持2個邏輯通道;提供SPI/SDIO接口MSF數據輸出格式,易于集成到手機或者其它移動電視產品中;提供獨立于操作平臺的Demux、ESG等中間件軟件,易于移植;功耗低、小尺寸,可以直接作為模塊嵌入到手機等多種便攜式產品中;前端帶有陷波器,可解決電視和手機共址的問題。

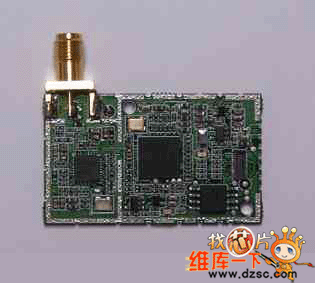

圖2:CMMB模塊的產品圖。
CMMB模塊的以上特點使它可以用在多種應用中,如PND、PDA、PMP、手機、車載電視以及USB Dongle等。直接使用模塊將大大縮短CMMB移動電視上市時間。世健系統作為ADI和泰合志恒的代理商,主要專注在移動和便攜式產品市場,除提供基本的芯片供應服務外,還提供類似CMMB模塊設計的增值服務,包括CMMB模塊方案以及便攜式電視、手機電視的完整解決方案。
參考文獻:
[1]. ADMTV102 datasheet http://m.58mhw.cn/datasheet/ADMTV102_1504852.html.
