帶阻尼行輸出管與普通行輸出管
出處：wygxp 發布于：2008-04-09 09:51:41
帶阻尼行輸出管是在大功率三極管的內部設置了二個阻尼二極管，同時在基極與發射極之間接入了一只25Ω的保護電阻，這樣可以減小行頻干擾。而普通行輸出管內部則沒有設置阻尼二極管與保護電阻。
帶阻尼行輸出管的圖形符號和外形如圖3-95所示。封裝形式為金屬T0一3封裝和T0一3P塑料封裝。帶阻尼行輸出管主要用于彩色電視機和顯示器。

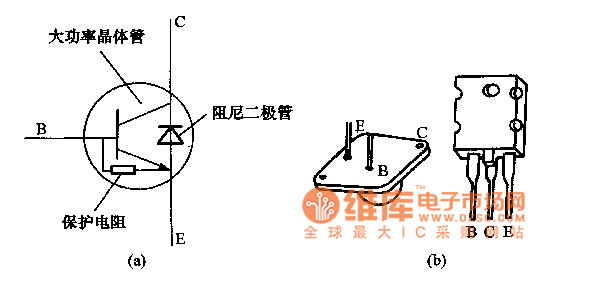

圖:帶阻尼行輸出管的圖形符號和外形
(a)圖形符號;(b)外形
常用的帶阻尼行輸出管有2SD870、2SD869、2SD898、2SD900、2SD950、2SD1453、2SD1426、2SD1403、2SD1554、2SDl556、2SD1878、BU205、BU208、BU406、BU407、BU806等，它們的反向電壓在1500v，集電極電流在3.5-6A，耗散功率都在50-80w。
帶阻尼行輸出管的圖形符號和外形如圖3-95所示。封裝形式為金屬T0一3封裝和T0一3P塑料封裝。帶阻尼行輸出管主要用于彩色電視機和顯示器。
圖:帶阻尼行輸出管的圖形符號和外形
(a)圖形符號;(b)外形
常用的帶阻尼行輸出管有2SD870、2SD869、2SD898、2SD900、2SD950、2SD1453、2SD1426、2SD1403、2SD1554、2SDl556、2SD1878、BU205、BU208、BU406、BU407、BU806等，它們的反向電壓在1500v，集電極電流在3.5-6A，耗散功率都在50-80w。
