B型三極管
出處：gwq3000 發布于：2008-04-08 16:23:21
B型可分為B一l、B一2、B一3、B一4、B一5、B一6六種規格。主要用于小功率三極管，它們的實物外形如圖所示。采用該種封裝的三極管有:B一l為:3DK2l、3DK28、3DKlO1、3DKlO2、3DKl03、3CGl8、3CKll0.3CKll2、3CKl13、3DJ1、3DJ2、3DJ4、3DJ6等;B一2為3CK35、 3CK37、3DA96、3DA72等;B一3為:3CGl90、3CG200、3CGl8、3DKl04、3DKlO5、 3DKl06、3DKl07等;B一4為:3DKl4、3DK9、3CKl21、3CDl30、3CG2l、3CG2等。
B型三極管的引腳排列如圖所示。識別方法是:把引腳向上，從外殼凸起的部分 (稱定位銷或管鍵)起，順時針依次為E、B、C、D腳，其中靠近凸起的引腳為E腳，D腳為接外殼的引腳 (接地線用腳)。也就是說，此種封裝的三極管中有的是三個引腳(大部分)，有的是四根引腳。有四個引腳的多為高頻三極管。
B型三極管的引腳排列如圖所示。識別方法是:把引腳向上，從外殼凸起的部分 (稱定位銷或管鍵)起，順時針依次為E、B、C、D腳，其中靠近凸起的引腳為E腳，D腳為接外殼的引腳 (接地線用腳)。也就是說，此種封裝的三極管中有的是三個引腳(大部分)，有的是四根引腳。有四個引腳的多為高頻三極管。

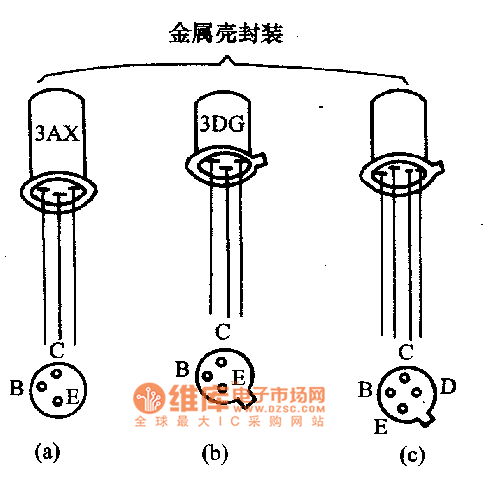

圖:B型三極管實物外形與引腳分布
關鍵詞：B型三極管
