CD、VCD激光興的結構基本相同，它們都是由激光二極管、物鏡、聚焦線圈、循跡線圈以及光路系統的1/4波長片、分光棱鏡、衍射光柵、柱形透鏡等構成。

　　CD、VCD用激光頭的激光二極管所發射的波長一般為780nm(納米),在檢修時肉眼能清晰地觀察到它發出的是紅色光點，它的工作電流為幾十毫安，工作電壓為2V左右，管耗為上百毫瓦，為此激光二極管配有散熱器。

　　CD、VCD激光頭的物鏡表面均涂有紫色或黃色的加膜層，以提高透光率和透鏡的性能。在進行維護時注意不要把這層膜揭去，否則會造成激光頭的效率降低，甚至損壞。

　　CD、VCD用激光頭可分為單光束、三光束和全息型等幾種，下面分別給以介紹。

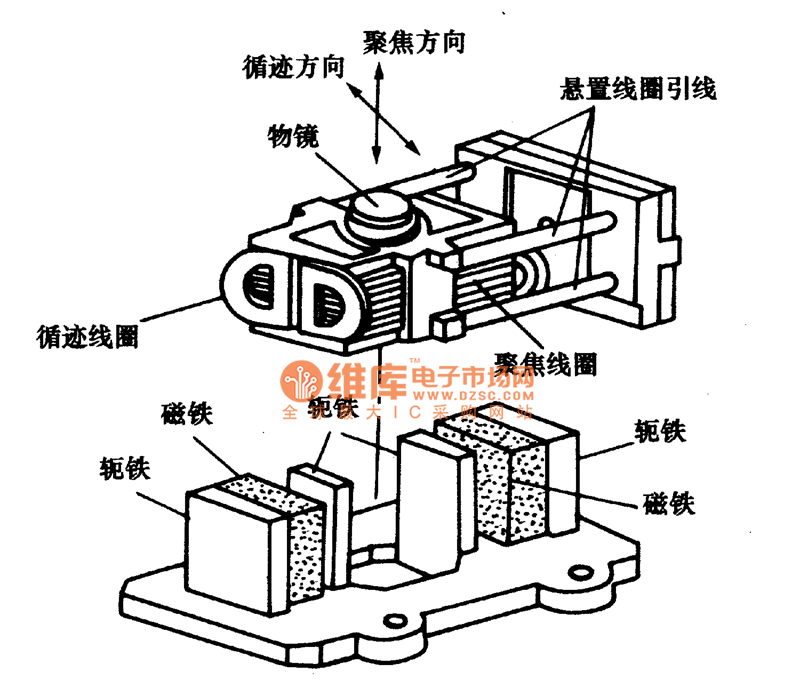

　　CD機用激光頭  常見的有四線型激光頭，該型激光頭的結構如圖所示。由聚焦線圈、循跡線圈、磁鐵、物鏡、激光器、透鏡、光電檢測器等組成。其聚焦線圈直接繞在支架四周，物鏡固定在塑料骨架的中央圓孔頂端上，物鏡可沿二維方向移動。
　　該激光頭的光學系統主要由激光二極管、分光棱鏡、衍射光柵、反光鏡等組成，激光二極管發射的激光束由衍射光柵分裂成三光束，然后經分光鏡反射，由物鏡聚成光點射在光盤的信息紋跡上。由光盤反射回來的光束再通過反光鏡反射到光電檢測器上，經光電轉換后輸出電信號。
