S一7型封裝形式的三極管
出處：鮑云竹 發布于：2008-04-08 15:45:36
S一7型封裝形式的三極管外形如圖所示。該種封裝的三極管也裝有散熱片，主要用于低頻大功率三極管。采用該種封裝的三極管有:DSlOA-E、DS一30 A-E、DS31、DS33、YZ2lSA-E(達林頓管)。
S一7型封裝的晶體管弓腳排列為:將管子的引腳朝下，把標有型號的一面對著自己，從左至右依次為B、C、E腳。

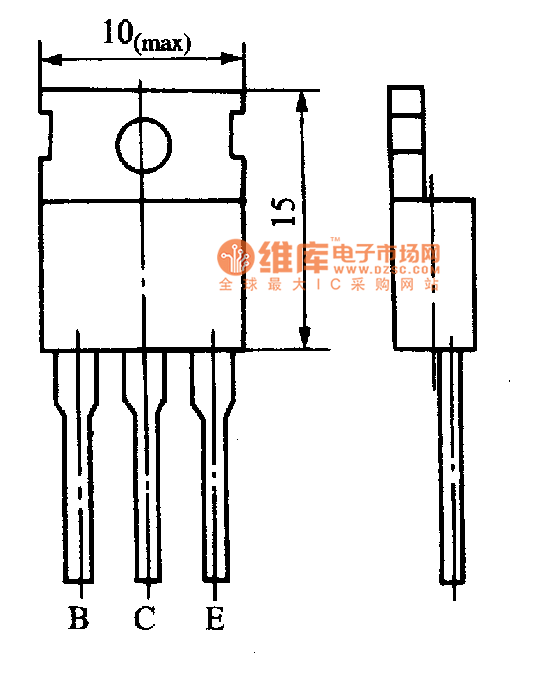

圖:S一7型三極管外形與引腳分布
關鍵詞：S一7型封裝形式的三極管
