軸向滑動型物鏡組件結構介紹
出處:st963432 發布于:2008-04-08 15:40:39

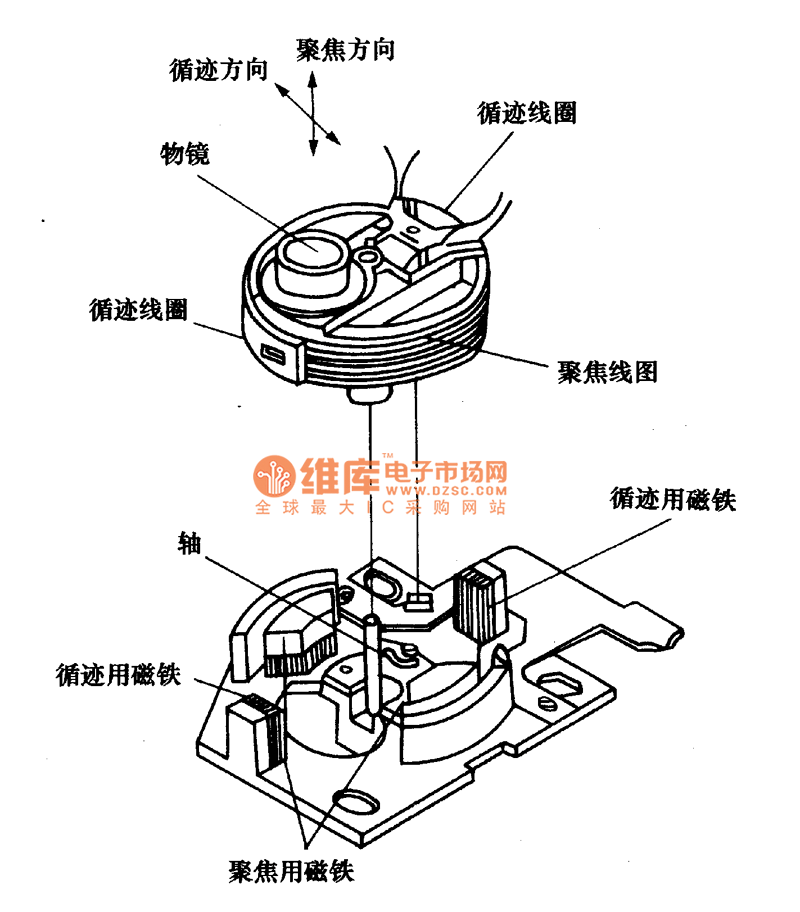

軸向滑動型物鏡組件結構如圖所示。它把物鏡偏心地安裝在塑料骨架的頂端,聚焦線圈繞在塑料骨架上,循跡線圈貼靠在聚焦線圈的外側。從圖中可以看出,柱形塑料骨架的中間有一軸孔,磁鐵底座中司有一根軸,兩者套在一起便構成了物鏡機構。當線圈中有電流通過時,線圈骨架便可沿垂直軸的方向上下移動進行聚焦,線圈骨架也可沿軸轉動進行循跡。此種物鏡結構多用于便攜式cD唱機和視盤機。

準直透鏡,準直透鏡又稱平行光透鏡,它的作用是把散射的激光束變成平行光束。1/4波長片,1/4波長片是一個旋光器件,光束經1/4波長片后,發生折射,能將偏光軸旋轉45°。
分光棱鏡,分光棱鏡的作用是把偏光軸不同的激光束分離,能使激光二極管發射的光束直線通過 (透射性),而對于從光盤反射回來的光束呈反射性 (在斜面處呈90°方向反射)。
圓柱透鏡的作用是當光束通過該透鏡后聚焦于光電檢測器的光靶上,激光傳播系統的光學路徑是山分光棱鏡、1/4波長片、準直透鏡、物鏡構成人射光傳播路徑,將激光二極管發射出的激光束入射到光盤面上;由物鏡、準直透鏡、1/4波長片、分光棱鏡和圓柱透鏡構成反射光路徑,把從光盤反射回來的激光引人到光電檢測器的光靶上。
光接收系統 由光電檢測器構成,它是一種光敏器件,能把光信號轉變成電信號,由硅光二極管構成。當從光盤上反射回來的信息光束,照射到光敏檢測器上時,就會產生相應的電信號。
