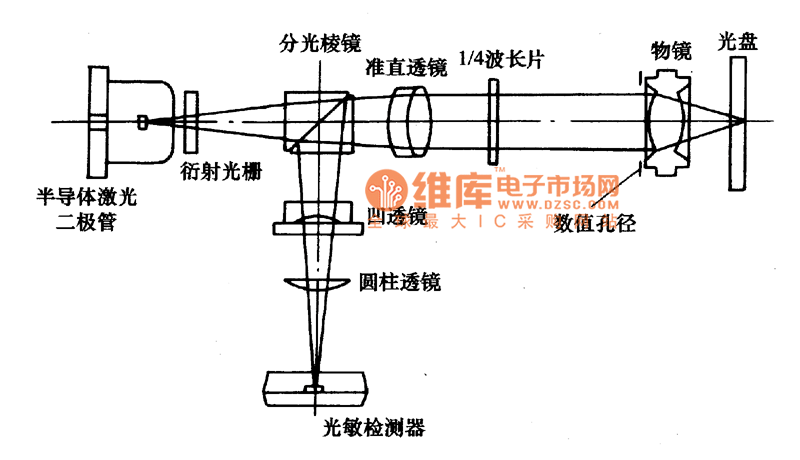

激光頭主要由激光發射系統、激光傳播系統和光接收系統組成。激光頭的基本組成如圖所示。
　　(1)激光發射系統  主要由半導體激光二極管和衍射光柵組成。激光二極管能發射出波長、相位一致的激光，其波長為0.65~0.78μm左右。衍射光柵可以把激光二極管發射出的單柬光分裂成三束光。對于單束循跡則無衍射光柵。

　　(2)激光傳播系統  光學系統按照讀取信息激光束的數目可分為單束光學系統和三束光學系統。單束光學系統是用一支激光束來完成所有信息的讀取，而三束光學系統是用衍射光柵將激光二極管發出的光束分成主光束和二支輔助光束共同讀取信息。
激光傳播系統由起不同作用的光學鏡片組成，并形成光路。由圖169中可看出激光傳播系統由物鏡、1/4波長片、準直透鏡、分光棱鏡、圓柱透鏡等組成。各光學鏡片的作用如下:

　　( 3)物鏡，又稱聚焦透鏡，它的作用是把平行激光束會聚并聚焦于光盤的信號面上讀取信號。物鏡是光學系統中主要的光學鏡片，它的另一個作用是收集從光盤信號面上反射回來的光脈沖信號，送往光電檢測器。

　　物鏡的質量決定了激光頭的質量，光束通過物鏡后必須聚焦成一個極小的光點，其直徑必須小于1.67μm，否則無法讀出信號，為提高分辨信號的能力，其聚焦光點的直徑應選取1μm。

　　物鏡可分為玻璃球面和塑料非球面透鏡，現多數激光頭采用的是非球面塑料物鏡，其質量約為0.1g，焦距為4.5mm。
物鏡機構比較復雜而精密，通常采用的有模壓鉸鏈型、四線型和軸向滑動型。
