晶體三極管的分類以及結構
出處：vvvlon 發布于：2008-04-08 11:02:57

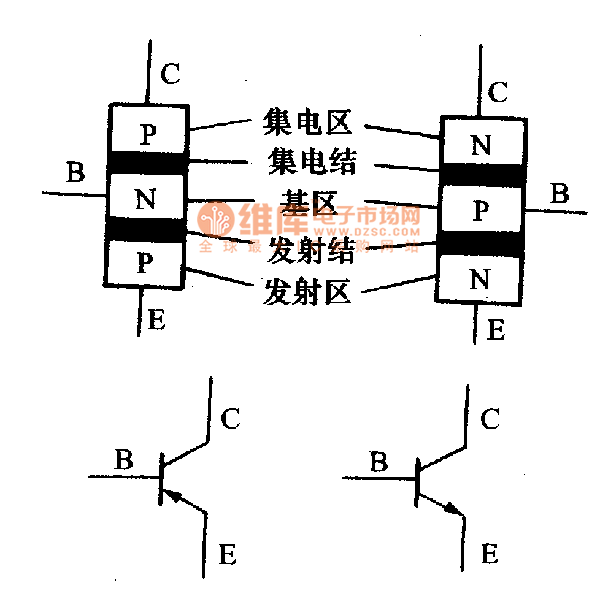

三極管的結構如圖所示。它由發射結、集電結和N型半導體與P型半導體構成，有三個電極，即基極 (B)、發射極 (E)、集電極 (C)。對于PNP型三極管山兩塊P型和一塊N型半導體構成，對于NPN型半導體則由兩塊N型和一塊P型半導體構成。在P型與N型半導體的交界處形成的部分稱為PN結，基極與集電極之間的PN結稱為集電結，基極與發射極之間的pN結稱為發射結。
圖:三極管結構
晶體三極管的種類很多，分類方法也有多種。下面按用途、頻率、功率、材料等進行分類。
1)按材料和極性分有硅材料的NPN與PNP三極管.鍺材料的NPN與PNP三極管。
2)按用途分有高、中頻放大管、低頻放大管、低噪聲放大管、光電管、開關管、高反壓管、達林頓管、帶阻尼的三極管等。
3)按功率分有小功率三極管、中功率三極管、大功率三極管。
4)按工作頻率分有低頻三極管、高頻三極管和超高頻三極管。
5)按制作工藝分有平面型三極管、合金型三極管、擴散型三極管。
6)按外形封裝的不同可分為金屬封裝三極管、玻璃封裝三極管、陶瓷封裝三極管、塑料封裝三極管等。
圖:三極管結構
晶體三極管的種類很多，分類方法也有多種。下面按用途、頻率、功率、材料等進行分類。
1)按材料和極性分有硅材料的NPN與PNP三極管.鍺材料的NPN與PNP三極管。
2)按用途分有高、中頻放大管、低頻放大管、低噪聲放大管、光電管、開關管、高反壓管、達林頓管、帶阻尼的三極管等。
3)按功率分有小功率三極管、中功率三極管、大功率三極管。
4)按工作頻率分有低頻三極管、高頻三極管和超高頻三極管。
5)按制作工藝分有平面型三極管、合金型三極管、擴散型三極管。
6)按外形封裝的不同可分為金屬封裝三極管、玻璃封裝三極管、陶瓷封裝三極管、塑料封裝三極管等。
