全橋的外形與引腳
出處：davidli88 發布于：2008-04-08 10:59:25
全橋的外形如圖所示。其中圖表示長方形全橋、圖表示圓形全橋、圖表示扁形全橋、圖表示大功率全橋。全橋共有四個引腳，其中有兩個引腳是交流電源的輸大端，用"-"表示，另外兩個引腳是輸出直流的，用 "+"、"-"表示。對標有"-"符號的引腳可互換接人交流電源，而對標有"+"與"-"的引腳則不能互換使用。
引腳的標記一般邵標注在橋堆的頂端或者是側面。但有的全橋則只標"+"極標記，而"-"極則在正極的對角線上。另外兩引腳就為交流輸入端。
引腳的標記一般邵標注在橋堆的頂端或者是側面。但有的全橋則只標"+"極標記，而"-"極則在正極的對角線上。另外兩引腳就為交流輸入端。

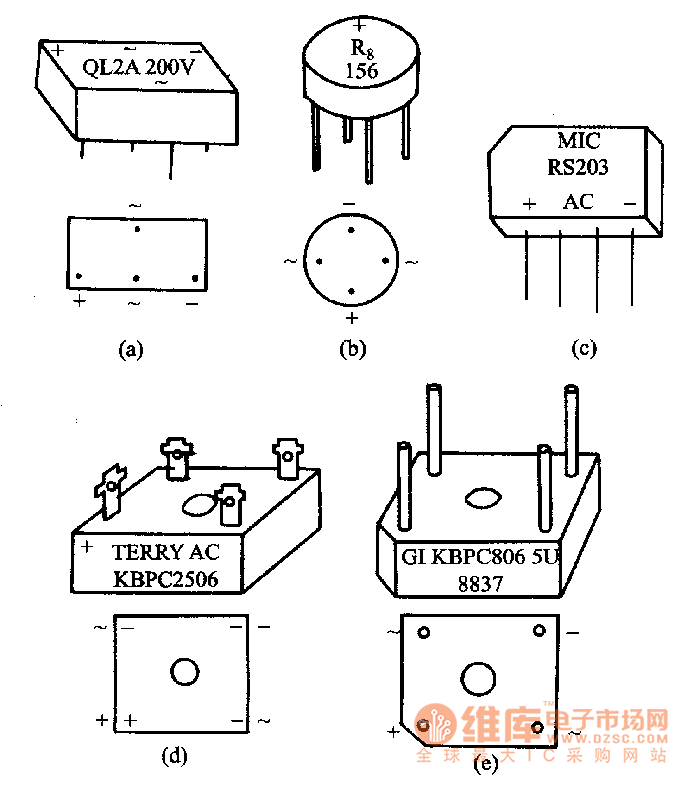

圖:橋的外形與引腳
(a)長方形;(b)圓形;(c)扁形;(d)大功率;(e)缺角
