場效應管的主要參數
出處：maychang 發布于：2008-04-08 10:51:01
1)夾斷電壓，U(GS)使漏電流接近于零時，此時柵極上所加的偏壓就稱夾斷電壓 (此參數是對耗盡型而言)。
2 )飽和漏電流I(DSS)，當柵壓為零時，漏極電流的飽和值。
3)直流輸人電阻R(GS)，對于結型場效應管是指柵源PN結在一定反壓下的反向電阻，可達10(7)Ω以上。對絕緣柵場效應管是指氧化層絕緣電阻。
4)跨導gm，它是漏電流的變化量和引起這個變化量的柵源電壓變化量之比，反應場效應管的放大能力。
5)擊穿電壓BU(DS)，表示漏極釉源極之間的擊穿電壓。即漏源飽和電流急劇上升時所加的漏源電壓。
6)耗散功率PDN，場效應管的耗散功率等于它的漏源電壓與電源的乘積。

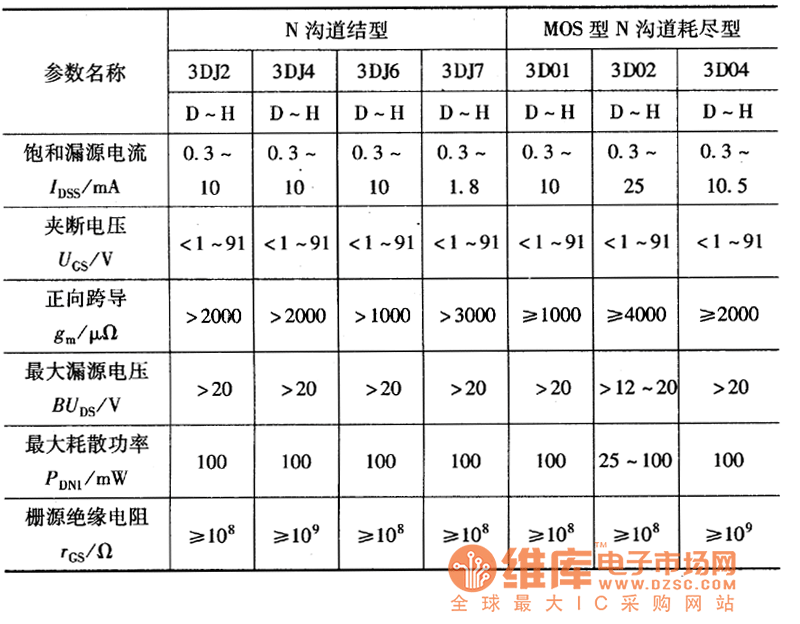

常用場效應管的參數如表1所示。
表1所示常用場效應管的參數
